FSK-TX886： 60mW (G)FSK/OOK发射模块
SK-TX886是一款工作于200-960MHz频段的单片集成、高性能、可独立运行的(G)FSK/OOK发射模块。内部集成的OTP方便用户对各种射频参数以及特色功能进行编程。该模块以其高集成度和低功耗的设计，搭配60mW的输出功率，特别适用于低成本，低功耗，电池驱动的无线发射应用。
FSK-TX886模块严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。
联系我们
分享产品：
产品规格书：FSK-TX886 60mW 无线发射模块V1.0.pdf
|
参 数 |
最 小 |
典 型 |
最 大 |
单 位 |
条 件 |
|
运 行 条 件 |
|||||
|
工作电压范围 |
1.9 |
3.3 |
3.6 |
V |
|
|
工作温度范围 |
-40 |
|
85 |
℃ |
|
|
电 流 消 耗 |
|||||
|
发射电流 |
|
68 |
|
mA |
@18dBm |
|
休眠电流 |
|
0.1 |
|
uA |
|
|
射 频 参 数 |
|||||
|
频率范围 |
403 |
433 |
463 |
MHz |
@433MHz |
|
470 |
490 |
510 |
MHz |
@490MHz |
|
|
800 |
868 |
900 |
MHz |
@868MHz |
|
|
900 |
915 |
960 |
MHz |
@915MHz |
|
|
调制速率 |
0.1 |
|
500 |
Kbps |
FSK |
|
0.5 |
|
40 |
Kbps |
OOK |
|
|
发射功率范围 |
-20 |
|
18 |
dBm |
|
产品特点
- 频率范围：433/490/868/915 MHz
（可定制200-960MHz）
- 最大输出功率：18dBm
- 休眠电流< 1uA
- 支持 GPIO 切换输出功率
- 数据传输率：1-500 Kbps @(G)FSK
0.5-40 Kbps @OOK
- 低电压检测和发射 LED 指示
- 工作温度范围：-40~ +85 °C
应用领域
- 远程抄表
- 工业控制
- 家庭自动化遥测
- 玩具控制
- 传感器网络
- 轮胎气压监测
- 健康监测
- 无线PC外围设备
|

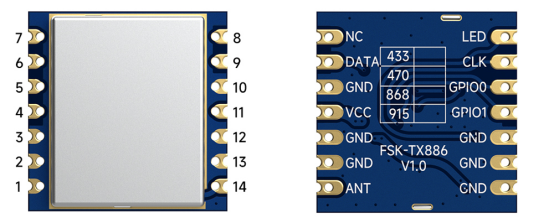

脚位编号 |
引脚定义 |
IO |
描 述 |
|
1 |
ANT |
O |
射频信号输出脚，接50欧同轴天线 |
|
2,3,5,12,13,14 |
GND |
|
接电源负极 |
|
4 |
VCC |
|
接电源正极 |
|
6 |
DATA |
DIO |
数据输入输出端口 |
|
7 |
NC |
|
|
|
8 |
LELE LED |
DO |
LED 驱动，开漏输出 ,低电平亮,目前客户的样机是NC |
|
9 |
CLK |
DI |
时钟输入 |
|
10 |
GPIO0 |
DI |
可配置功能脚 |
|
11 |
GPIO1 |
DI |
可配置功能脚 |
