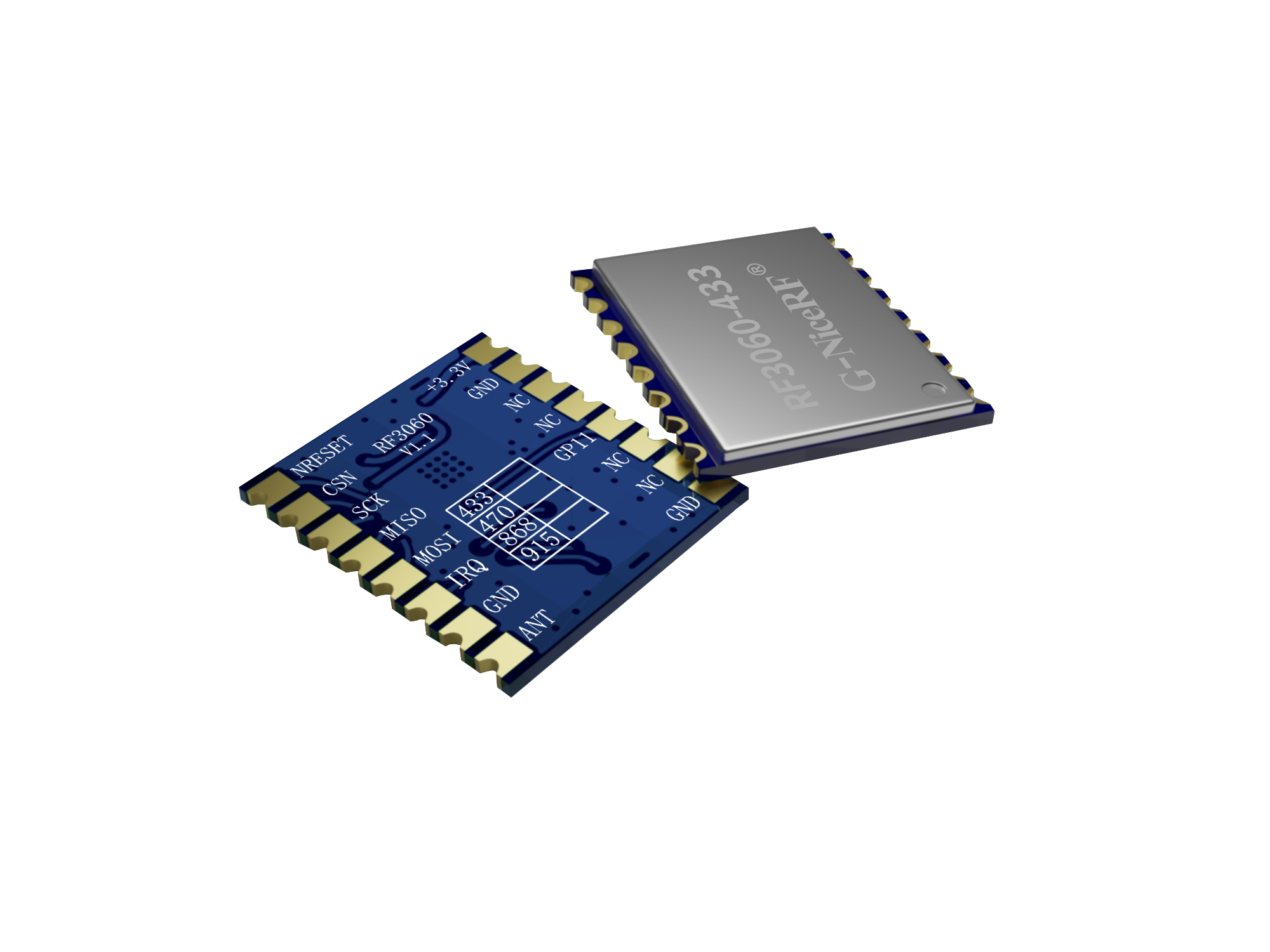

RF3060：高稳定性 0.5PPM TCXO晶振通信模块

RF3060是一款采用 ChirpIoT 调制解调技术的低功耗远距离无线收发芯片做成的模块，支持半双工无线通信，采用TCXO晶振，具有高抗干扰性、高灵敏度、低功耗和超远传输距离等特性。最高具有-129dBm 的灵敏度，20dBm 的最大输出功率，产生业界领先的链路预算，使其成为远距离传输和对可靠性要求极高的应用的最佳选择。

RF3060系列模块严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：RF3060 无线收发模块 V1.1.pdf

示例代码：PAN3060_demo_code_V1.0.zip

封装尺寸：RF3060封住尺寸.rar

性能参数

特点&应用

典型应用电路

引脚定义

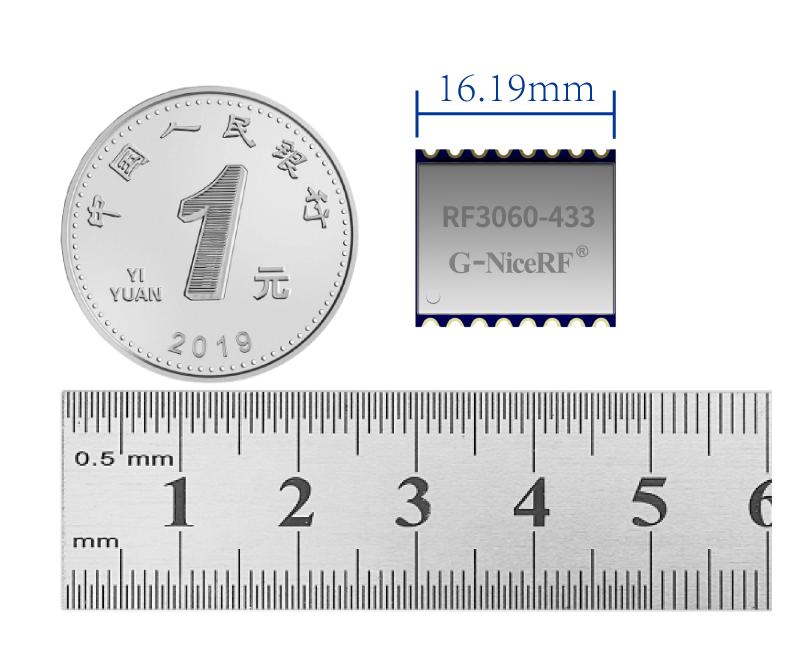

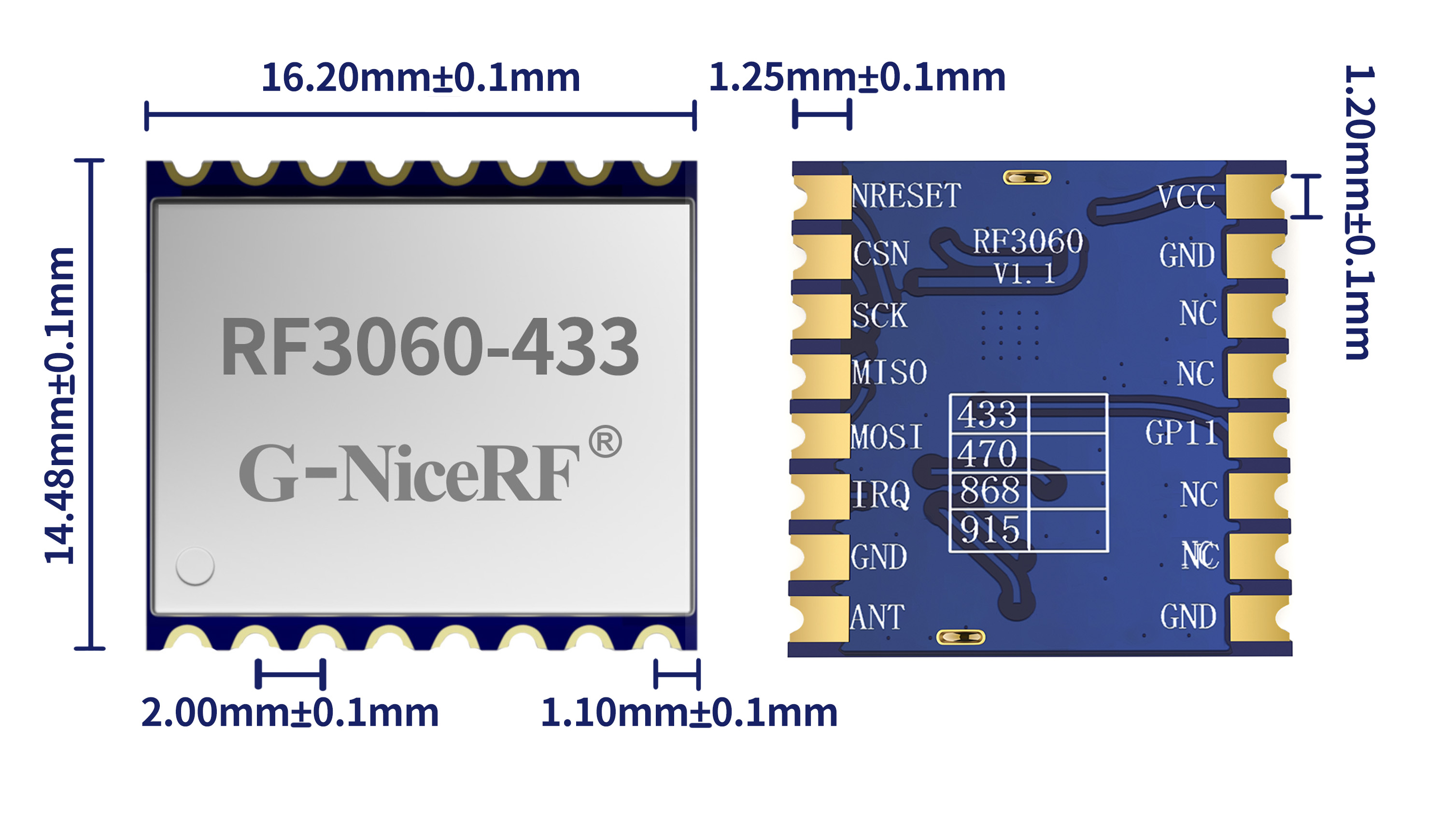

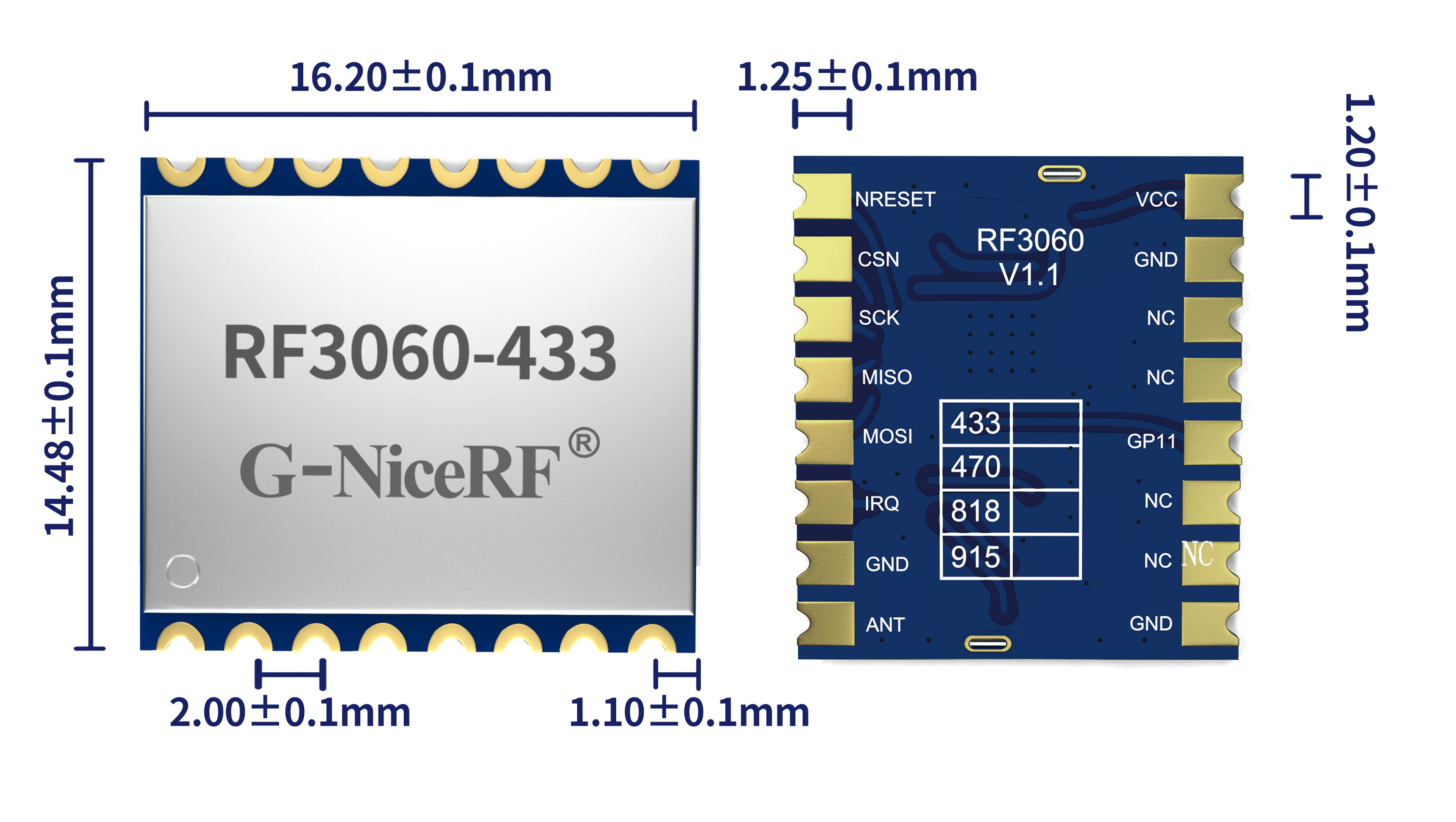

机械尺寸(单位：mm)

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	2	3.3	3.6	V
工作温度范围	-40		85	℃
电流消耗
接收电流		8.9		mA	@LDO模式
接收电流		6.2		mA	@DCDC模式
发射电流		120		mA	@20dBm
休眠电流		1		uA
射频参数
频率范围	408	433	450	MHz	@433MHz
	470	490	510	MHz	@470MHz
	850	868	890	MHz	@868MHz
	900	915	930	MHz	@915MHz
调制速率	0.5		59.9	Kbps	LoRa
发射功率范围	-30		20	dBm
灵敏度		-129		dBm	@LoRa BW=125KHz_SF = 9_CR=4/5

产品特点

工作电压范围：0-3.6v
频率范围：433/470/868/915 MHz
内置TCXO晶振，频率误差0.5ppm
灵敏度：-129dBm @125KHz,500pbs
最大输出功率：20 dBm
低接收电流：6mA@DCDC
休眠电流< 1.0uA
数据传输率：5-59.9Kbps @LoRa
支持带宽：125kHz、250kHz、500kHz
支持 SF 因子：5～9 ，支持扩频因子自动识别
支持码率：4/5，4/6，4/7，4/8
支持 CAD 功能

应用领域

智慧工厂
智慧水务
智慧农业
智慧医疗
智慧社区
智慧消防

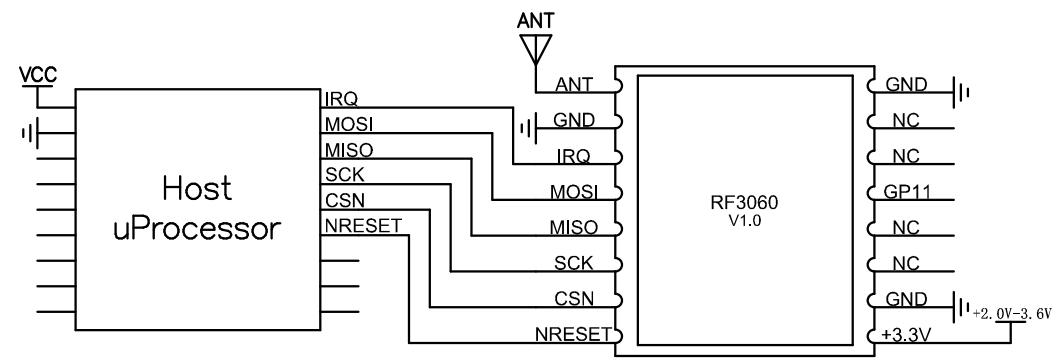

RF3060模块应用电路

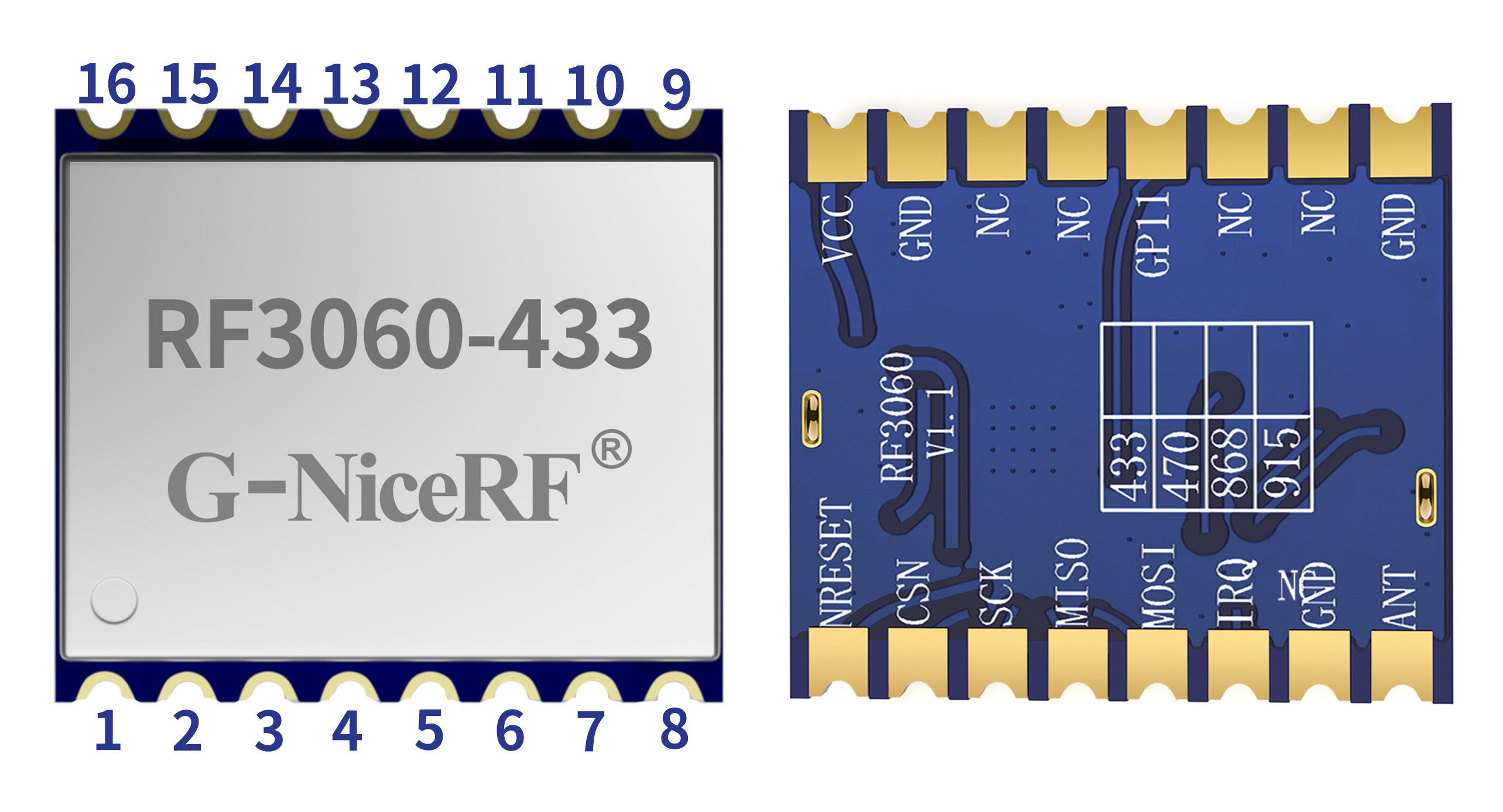

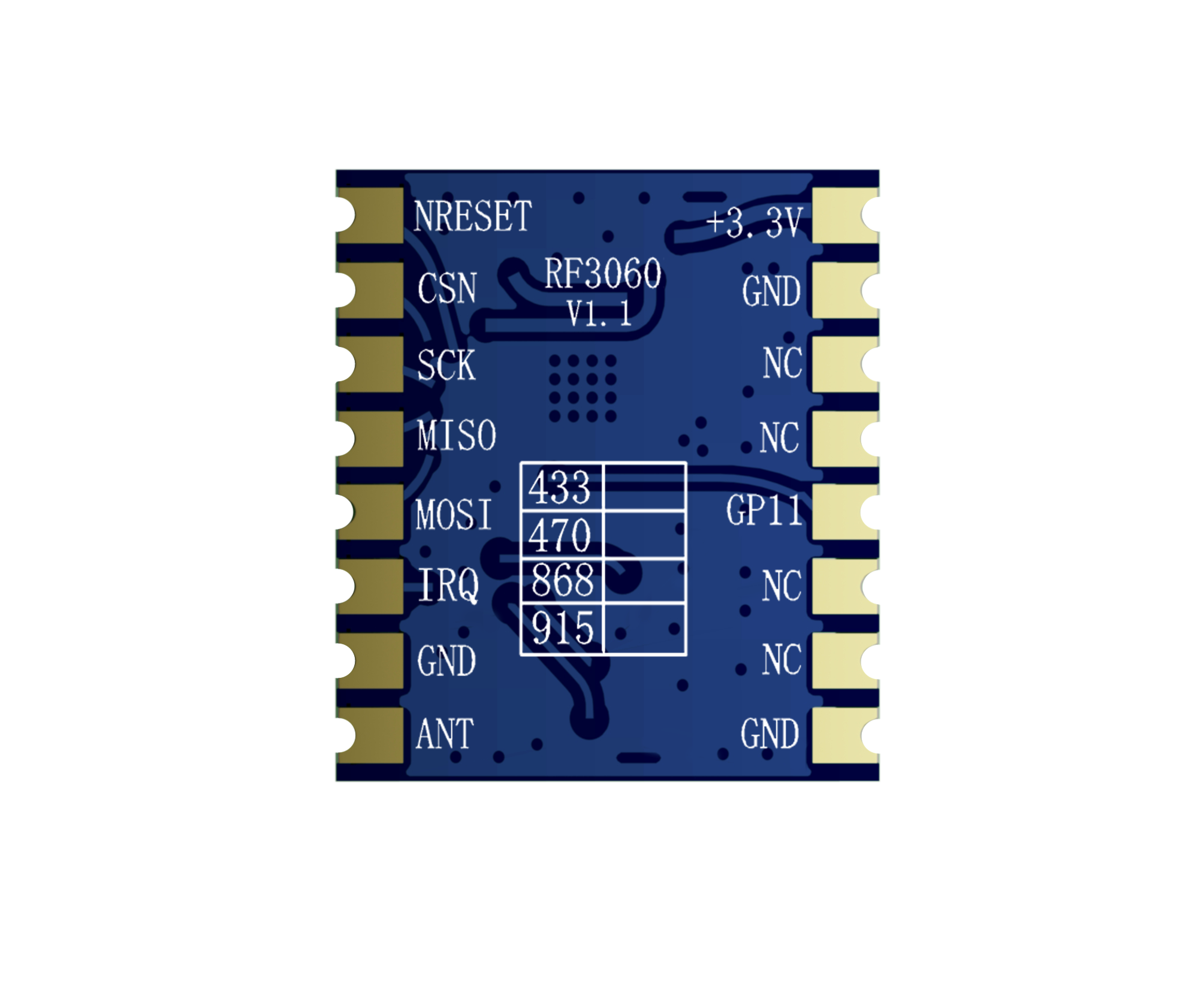

RF3060引脚定义

脚位编号	引脚定义	IO电平	描述
1	+3.3v		外接电源正极
2,8,10	GND		外接电源负极
3,4,6,7	NC
5	GP11	0-3.3v	内接芯片的GPIO11的芯片，具体功能看芯片规格书
9	ANT		外接50欧的天线
11	IRQ	0-3.3v	中断信号
12	MOSI	0-3.3v	SPI 数据输入信号
13	MISO	0-3.3v	SPI 数据输出信号
14	SCK	0-3.3v	SPI串行时钟
15	CSN	0-3.3v	SPI片选信号
16	NRESET	0-3.3v	复位引脚
