RF1101：20mW CC1101芯片 远距离无线射频模块
本公司的RF1101无线射频模块采用的是TI公司的CC1101器件，这是一款高度集成的无线ISM频段收发芯片。该模块主要针对智能家庭、工业、科研和医疗以及短距离无线通信设备。
联系我们
分享产品：
规格书&附件下载
产品规格书：RF1101 20mW远距离无线收发模块V1.0.pdf
示例代码：CC1101_Demo.rar
封装尺寸：RF1101.rar
性能参数
特点&应用
典型应用电路
引脚定义
机械尺寸（单位：mm）
系列产品
| 参 数 | 最 小 | 典 型 | 最 大 | 单 位 | 条 件 |
| 运 行 条 件 | |||||
| 工作电压范围 | 1.8 | 3.3 | 3.6 | V | |
| 工作温度范围 | -40 | 85 | ℃ | ||
| 电 流 消 耗 | |||||
| 接收电流 | 18 | mA | |||
| 发射电流 | 30 | mA | @10dBm | ||
| 体眠电流 | < 0.5 | uA | |||
| 射 频 参 数 | |||||
| 频率范围 | 425 | 433 | 463 | MHz | @433MHz |
| 调制速率 | 0.6 | 500K | FSK | ||
| 发射功率范围 | -6 | 11 | dBm | ||
| 接收灵敏度 | -116 | dBm | @data=600bps | ||
产品特点
- 频率范围：315/433/868/915MHz
- 最大输出功率：11dBm
- 18mA@接收状态
- 数据传输率：6-500Kbps
- 支持多种调制模式(OOK、ASK、GFSK、2-FSK、4-FSK 和 MSK)；
- 超低耗关机模式
- 支持 RSSI(接收信号强度指示)和LQI(链路质量指示)；
- 低电能检测
- 工作温度范围：-40~ +85°C
- 跳频功能
应用领域
- 遥控器
- 远程抄表
- 家庭安防报警及远程无钥匙进入
- 工业控制
- 家庭自动化遥测
- 个人数据记录
- 玩具控制
- 传感器网络
- 轮胎气压监测
- 健康监测
- 无线PC外围设备
- 标签读写器

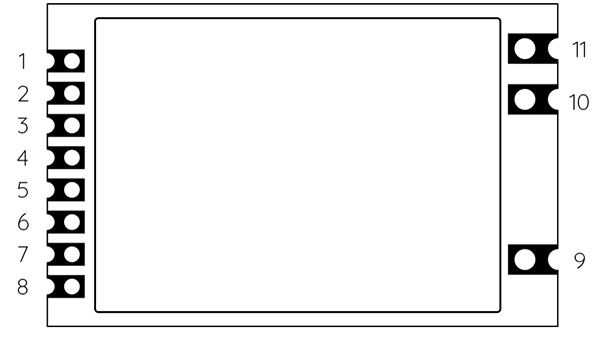

| 脚位编号 | 引脚定义 | 描 述 |
| 1 | VCC | 接电源正。（输入1.8-3.6V) |
| 2 | GND | 接地 |
| 3 | SI/MOSI | 模块SPI数据输入引脚 |
| 4 | SCLK | 模块SPI时钟输入引脚 |
| 5 | GD01/MISO | 模块SPI数据输出引脚 |
| 6 | GDO2 | 模块信息输出引脚 |
| 7 | GDO0 | 模块信息输出引脚 |
| 8 | CSn | 模块SPI使能脚 |
| 9,10 | GND | 接天线地 |
| 11 | ANT | 接50欧的同轴天线 |
| 型号 | 认证 | 发射功率 | 频率(MHZ) | 尺寸(mm) | 规格书 |
|---|---|---|---|---|---|
| Mini3120 | 100mW/20dBm | 433/470/868/915 | 13.95*11.24*2.5 |
|
|
| RF3120F27 | 800mW/29dBm | 433/470/868/915 | 16.19*14.48 |
|
|
| RF3060 | 100mW/20dBm | 433/470/868/915 | 16.19*14.48 |
|
|
| RF3060F27 | 500mW/27dBm | 433/470/868/915 | 16.19*14.48 |
|
|
| Mini3060 | 100mW/20dBm | 433/470/868/915 | 14.5*20.5*2 |
|
|
| MiniF27 | 800mW/29dBm | Customizable150-960 | 16*16 |
|
|
| LoRa-STM32WLE5 | 160mW/22dBm | 433/470/868/915 | 17*14 |
|
|
| RF4463Pro-433 | FCC/CE/IC | 100mW/20dBm | 433 | 17*17.3*2.4 |
|
| RF4463Pro-868 | CE | 100mW/20dBm | 868 | 17*17.3*2.4 |
|
| RF4463Pro-915 | FCC/IC | 100mW/20dBm | 915 | 17*17.3*2.4 |
|
| RF4438Pro | 100mW/20dBm | 433/470 | 17*17.3*2.4 |
|
|
| RF4432Pro-433 | CE | 100mW/20dBm | 433 | 17*17.3*2.4 |
|
| RF4432Pro-868 | CE | 100mW/20dBm | 868 | 17*17.3*2.4 |
|
| RF4432 | 100mW/20dBm | 315/433/470/868/915 | 17*17.3*2.4 |
|
|
| RF4432X1 | 100mW/20dBm | 315/433/470/868/915 | 16*16 |
|
|
| RF4463F30 | 1W/30dBm | 150/315/433/470/868/915 | 20*38*4 |
|
|
| RF4432F27 | 500mW/27dBm | 315/433/470/868/915 | 20*38*4 |
|
|
| RF4431 | 20mW/13dBm | 315/433/470/868/915 | 16.5*17*2 |
|
|
| RF1101 | 100mW/20dBm | 315/433/868/915 | 12.71*20.13*2 |
|
|
| RF1212 | 100mW/20dBm | 315/433/470 | 17*17.3*2.4 |
|
|
| FSK-TX886 | 18dBm | 433/470/868/915 | 16*16*2.1 |
|
|
| FSK-RX886 | 433/470/868/915 | 16*16*2.1 |
|
||
| RF2401F20 | CE/FCC/ IC/TELEC | 100mW/20dBm | 2400 | 13.02*19.2*2.1 |
|
| LoRa1121 | FCC/CE | 160mW/22dBm | Sub-G/2400/S | 19.7*15*2.2 |
|
| LoRa-CC68-TCXO | FCC/CE | 160mW/22dBm | 433/470/868/915 | 16*16*2.1 |
|
| RF2401F20 | CE/FCC/ IC/TELEC | 100mW/20dBm | 2400 | 13.02*19.2*2.1 |
|
