RF1212：无线射频模块 20mW 低成本低功耗 SX1212芯片

RF1212是一款低成本的无线射频模块，工作频率300~510 MHz，在接收模式下有非常低的功耗（3mA）。它集成了数据传输速率高达150Kb/s的基带调制解调器。数据处理功能包括一个64字节的FiFo包处理，自动生成CRC和数据优化，同时硬件具有高度集成性允许外部极少的元件数量。
该模块符合欧洲（ETSI EN300-220 V2.1.1）和北美FCC(15.247和15.249)认证标准。
RF1212 严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。

联系我们

规格书&附件下载

产品规格书：RF1212 20mW超低功耗无线收发模块V2.1.pdf

封装尺寸：Lora1278-1276 RF1212 PRO series package 2018.rar

示例代码：RF1212DEMO_ch.rar

PC软件：配置软件.rar

其它附件：sx1212.pdf

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位： mm）

系列产品

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	2.1	3.3	3.6	V
工作温度范围	-40		85	℃
电流消耗
接收电流		3		mA
发射电流		25		mA	@10dBm
体眠电流		< 1		uA
射频参数
频率范围	429	433	440	MHz	@433MHz
调制速率	0.78		150	Kbps	FSK
发射功率范围	-8.5		12.5	dBm
接收灵敏度		-110		dBm	@data=1.2Kbps,Fdev=50KHz

产品特点

频率范围：315/433（可定制300-510MHz）
灵敏度高达:-110dBm
最大输出功率：5dBm
25mA@+10dBm（发射）
数据传输率：78-150Kbps (@FSK)
1-3.6 V供电
FSK和OOK调制模式
数字接收信号强度指示(RSSI)
内置的位同步器的输入数据和时钟同步和恢复
工作温度范围：-40 ~+85°C
跳频功能

应用领域

遥控器
家庭安防报警及远程无钥匙进入
家庭自动化遥测
玩具控制
传感器网络
轮胎气压监测
健康监测
标签读写器

无线射频模块RF1212的典型应用电路

RF1212

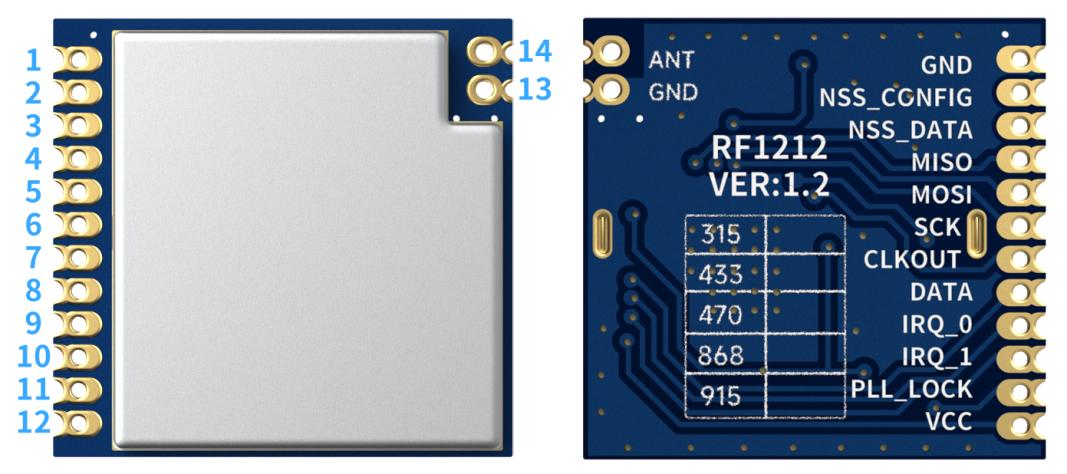

脚位编号	引脚定义	描述
1	GND	接电源地
2	NSS_CONFIG	SPI口配置使能
3	NSS_DATA	SPI数据使能
4	MISO	SPI 数据输出
5	MOSI	SPI数据输入
6	SCK	SPI时钟输入
7	CLKOUT	时钟输出
8	DATA	NRZ模式时的数据输入和输出
9	IRQ_0	中断输出
10	IRQ_1	中断输出
11	PLL_LOCK	PLL锁定检测输出
12	VCC	接电源正极3.3V
13	GND	接电源地
14	ANT	接50欧的同轴天线

无线射频模块RF1212的机械尺寸

型号	认证	发射功率	频率(MHZ)	尺寸(mm)
Mini3120		100mW/20dBm	433/470/868/915	13.9511.242.5
RF3120F27		800mW/29dBm	433/470/868/915	16.19*14.48
RF3060		100mW/20dBm	433/470/868/915	16.19*14.48
RF3060F27		500mW/27dBm	433/470/868/915	16.19*14.48
Mini3060		100mW/20dBm	433/470/868/915	14.520.52
MiniF27		800mW/29dBm	Customizable150-960	16*16
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF4463Pro-868	CE	100mW/20dBm	868	1717.32.4
RF4463Pro-915	FCC/IC	100mW/20dBm	915	1717.32.4
RF4438Pro		100mW/20dBm	433/470	1717.32.4
RF4432Pro-433	CE	100mW/20dBm	433	1717.32.4
RF4432Pro-868	CE	100mW/20dBm	868	1717.32.4
RF4432		100mW/20dBm	315/433/470/868/915	1717.32.4
RF4432X1		100mW/20dBm	315/433/470/868/915	16*16
RF4463F30		1W/30dBm	150/315/433/470/868/915	20384
RF4432F27		500mW/27dBm	315/433/470/868/915	20384
RF4431		20mW/13dBm	315/433/470/868/915	16.5172
RF1101		100mW/20dBm	315/433/868/915	12.7120.132
RF1212		100mW/20dBm	315/433/470	1717.32.4
FSK-TX886		18dBm	433/470/868/915	16162.1
FSK-RX886			433/470/868/915	16162.1
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
