RF4463F30：Si4463芯片 1W 大功率无线射频模块

本公司的RF4463F30无线射频模块采用的是Silicon Lab si4463器件，这是一款高度集成的无线ISM频段收发芯片。极低的接收灵敏度（-126 dBm）,再加上业界领先的+30Bm的输出功率保证扩大范围和提高链路性能。同时内置天线多样性和对跳频支持可以用于进一步扩大范围，提高性能。
RF4463F30严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。

联系我们

规格书&附件下载

产品规格书：RF4463F30 1W大功率无线收发模块V3.0.pdf

封装尺寸：RF4463F30 package 2018.rar

示例代码：si4463_demo.zip

其它附件：4463系列.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

注:（以下参数为VCC = 5V,用50欧姆的铜轴线连接仪器测试所得）

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	3.3	5	6.5	V
工作温度范围	-40		85	℃
电流消耗
接收电流		13.5		mA	高灵敏度模式
接收电流		10.		mA	低灵敏度模式
发射电流		500	550	mA	VCC=5V,TX=30dBm
休眠电流		<2	3	uA
射频参数
频率范围	410	433	450	MHz	@433MHz
	470	490	510	MHz	@470MHz
	863	868	873	MHz	@868MHz
调制速率	0.1		1000	Kbps	FSK
最大发射功率	29.5	30	31	dBm	433MHz，VCC = 5V
接收灵敏度	-125	-126		dBm	433MHz,Data rate=600bps,Fdev=3KHz

产品特点

频率范围：315/433/470/868/915（可定制142-1050MHz）
灵敏度高达 -126dBm
最大输出功率：30dBm
(G)FSK, 4(G)FSK, (G)MSK和ASK调制模式
数据传输率：0.1-1000Kbps
3.3-6.5 V供电
数字接收信号强度指示(RSSI)
定时唤醒功能
天线自动匹配及双向开关控制
可配置数据包结构
前同步信号检测
64/128字节收发数据寄存器（FiFo）
低电能检测
温度感应和8位模数转换器
工作温度范围：-40 ~ +85°C
集成稳压器
跳频功能
内置晶体调整功能
超低耗关机模式
10mA@接收状态

应用领域

无线遥控
远程抄表
智能家居
工业控制
玩具控制
传感器网络
轮胎气压监测
健康监测

si4463无线射频模块RF4463F30的典型应用电路

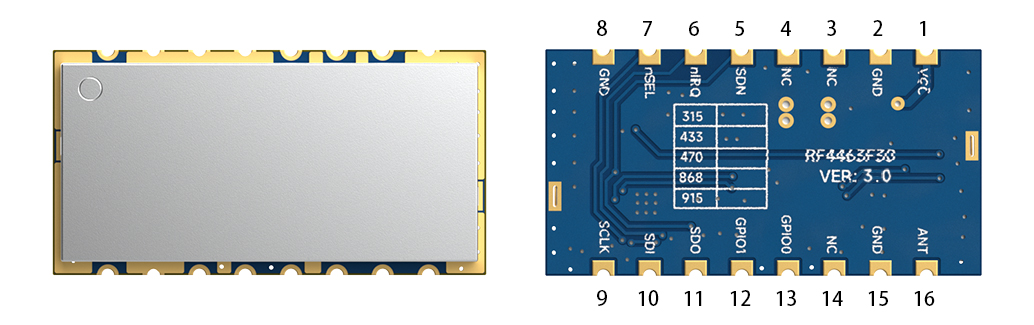

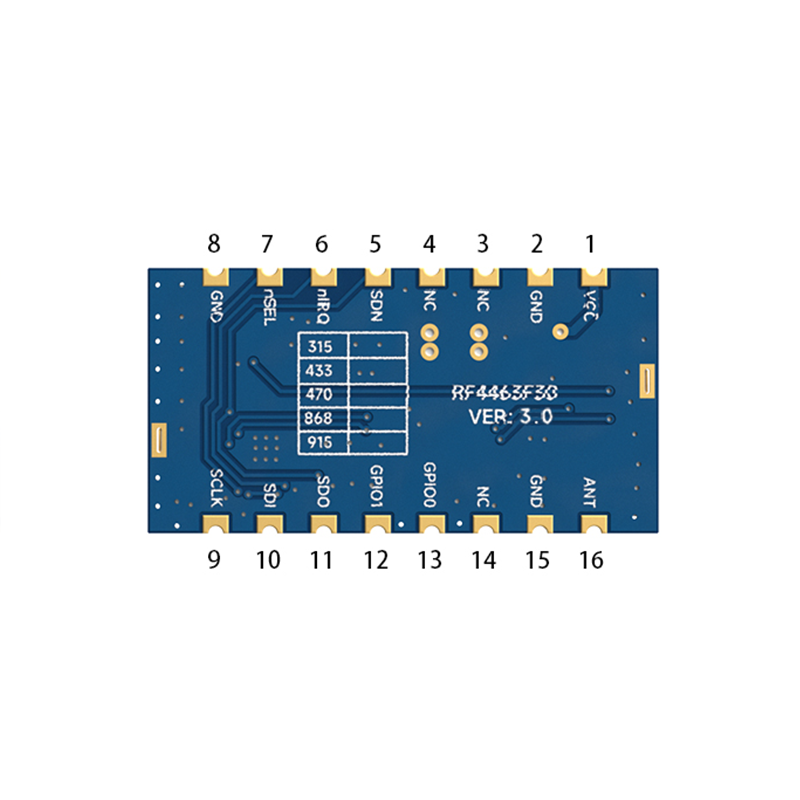

模块引脚

脚位编号	引脚定义	描述
1	VCC	接电源正极
2	GND	接电源地
3、4，14	NC	悬空
5	SDN	芯片使能引脚。0～VDD V数字输入。在除关机模式的所有模式SDN=0。当SDN=1时芯片将被彻底关闭并且寄存器的内容将丢失。
6	nIRQ	中断输出引脚
7	nSEL	串行接口选择输入引脚。0～VDD V数字输入。这个引脚为4线串行数据总线提供选择/使能功能，这个信号也用于表示突发读/写模式。
8	GND	接电源地
9	SCLK	串行时钟输入。0～VDD V数字输入。该引脚提供了4线串行数据时钟功能
10	SDI	串行数据输入。0～VDD V数字输入。该引脚为4线串行数据串行数据流总线。
11	SDO	0～VDD V数字输出，提供了对内部控制寄存器的串行回读功能
12	GPIO1	可测试接收灵敏度，si4463芯片的GPIO1
13	GPIO0	si4463芯片的GPIO0，可用做IO口
15	GND	接电源地
16	ANT	接50欧的同轴天线
