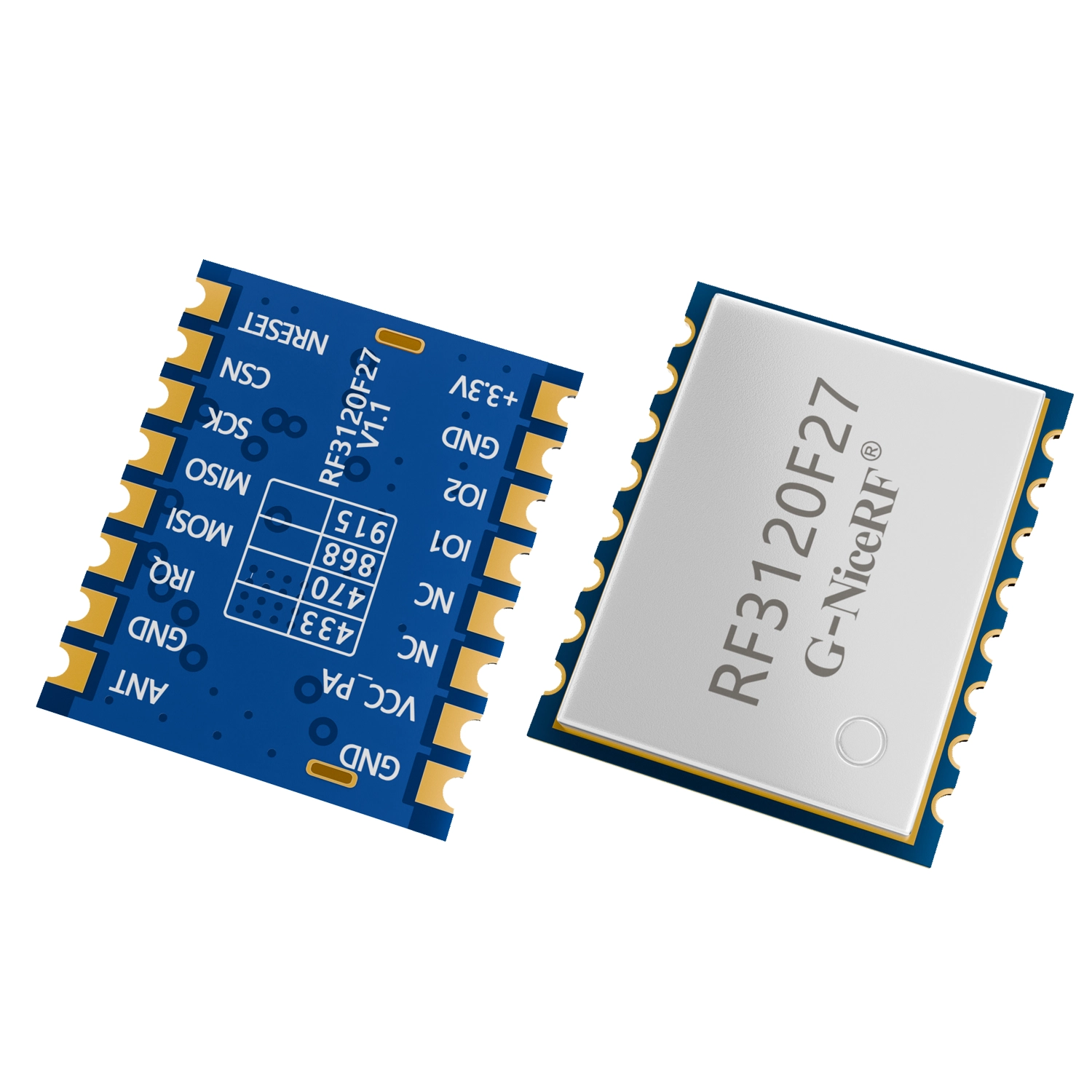

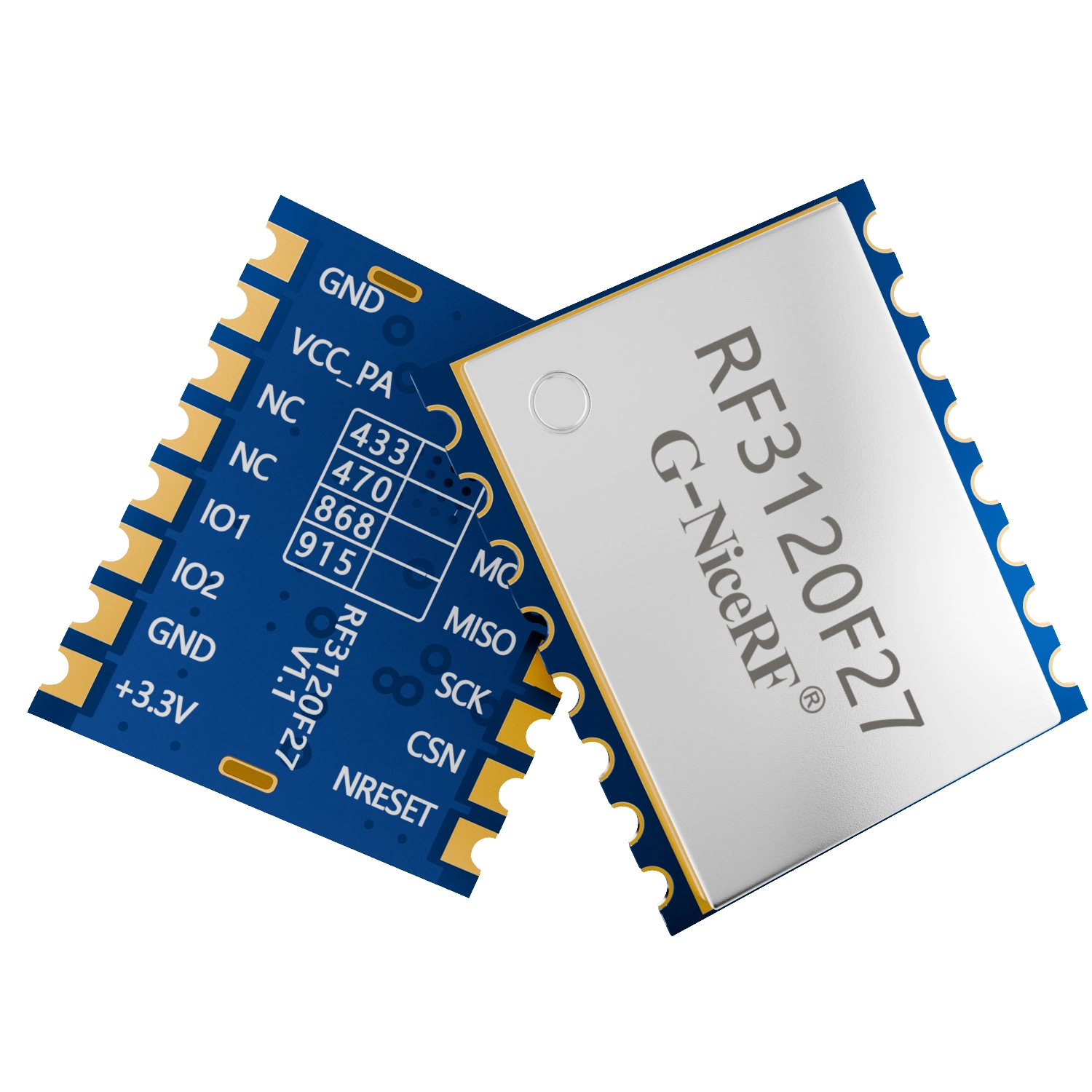

RF3120F27：800mW 无线收发模块 0.5ppm TCXO晶振

RF3120F27是一款高性能低功耗无线收发模块，模块采用磐启国产芯片，支持半双工无线通信，工作频段为 433/470/868/915MHz,可定制190-1110MHz的频段 ,该芯片具有高抗干扰性、高灵敏度、大发射功率、低功耗和远传输距离等特性。其最高具有-124dBm 的接收灵敏度，最大具有 29dBm 输出功率。同时支持多种不同格式的数据包结构、多种编解码方式，使其可灵活应用于多种不同的应用场景。

联系我们

规格书&附件下载

产品规格书：RF3120F27 800mW 无线收发模块 V1.0.pdf

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸(单位：mm)

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	2	3.3	3.6	V	模块+3.3V引脚
工作电压范围	3.3	4.0	5.0	V	模块VCC_PA引脚
工作温度范围	-40		85	℃
电流消耗
接收电流		6.1		mA	@DCDC模式
接收电流		<10		mA	@LDO模式
发射电流		<700		mA	@5V,29dBm
休眠电流		1		uA
射频参数
频率范围	400	433	470	MHz	@433MHz
	470	490	510	MHz	@470MHz
	850	868	890	MHz	@868MHz
	900	915	930	MHz	@915MHz
调制速率	2		500	Kbps	2(G)FSK
发射功率范围	9		29	dBm	@4.2V
灵敏度		-124		dBm	@DR=2.4Kpbs,Fdev=1.2kHz

产品特点

工作电压范围：3-5.5V
频率范围：433/470/868/915 MHz
灵敏度：-124dBm @4Kbps
最大输出功率：29dBm@5V
低接收电流：6.1mA@DCDC
休眠电流< 1.0uA
数据传输率:2-500Kbps@2(G)FSK,MSK
支持RSSI及LQI
支持自动频率控制AFC
支持Duty Cycle接收和发送
支持自动ACK
支持直通及包模式
支持白化,FEC,CRC,曼切斯特码等功能

应用领域

智慧工厂
智慧水务
智慧农业
智慧医疗
智慧社区
智慧消防

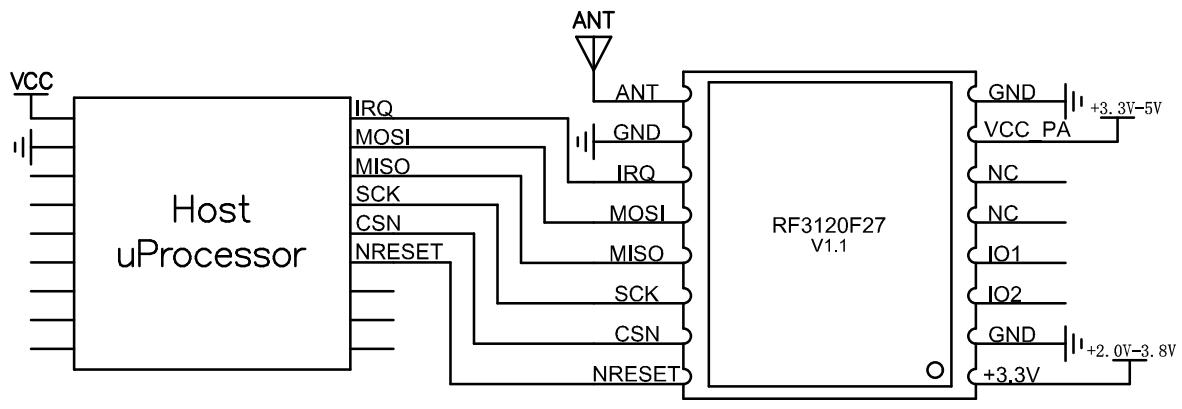

RF3120F27通信模块典型应用电路

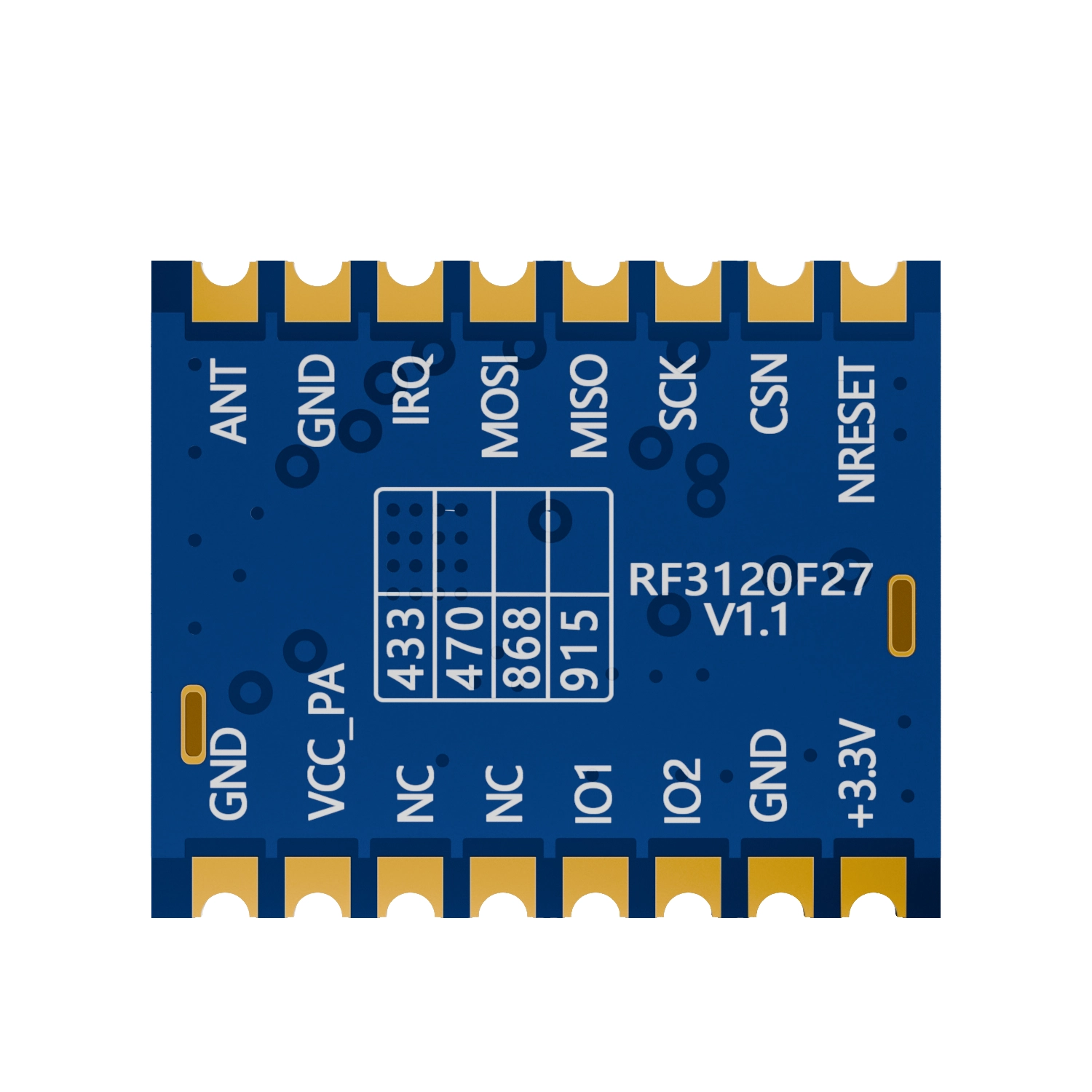

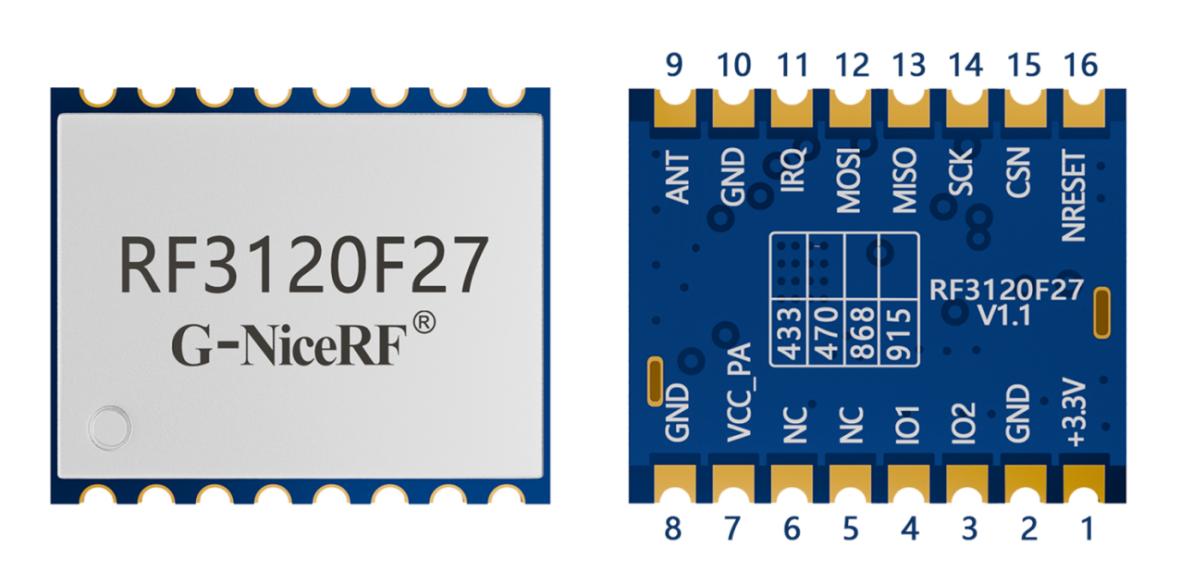

RF3120F27通信模块引脚定义

脚位编号	引脚定义	IO电平	描述
1	+3.3V		内部芯片供电脚，电压范围是2.0-3.6v.
2,8,10	GND		外接电源负极
3	IO2	0-3.3V	内接芯片的GPIO2引脚，具体功能看芯片规格书
4	IO1	0-3.3V	内接芯片的GPIO1引脚，具体功能看芯片规格书
5,6	NC
7	VCC_PA		内部功放电路供电脚，推荐电压3.7-5.0v.电压越高,功率越高
9	ANT		外接50欧的天线
11	IRQ	0-3.3V	中断信号
12	MOSI	0-3.3V	SPI 数据输入信号
13	MISO	0-3.3V	SPI 数据输出信号
14	SCK	0-3.3V	SPI串行时钟
15	CSN	0-3.3V	SPI片选信号
16	NRESET	0-3.3V	复位引脚

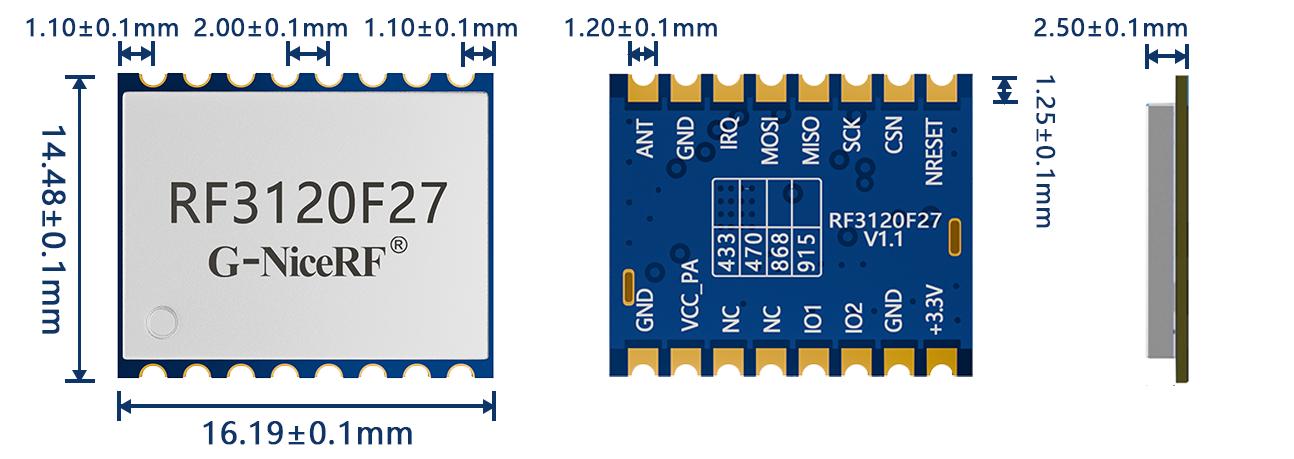

RF3120F27通信模块机械尺寸
