RF4432F27：500mW大功率小体积高集成远距离传输无线通信模块

本公司的RF4432F27是一款输出功率为500mW的大功率无线通信模块，内部采用的是Silicon Lab的si4432收发芯片。该模块有着极低的接收灵敏度和高输出功率，具有传输距离远，控制接口简单，高集成小体积等特点。
RF4432F27 严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。

联系我们

规格书&附件下载

产品规格书：RF4432F27 500mW大功率无线收发模块V2.3(1).pdf

示例代码：4432 demo code.rar

其它附件：4431 4432-CH.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	3.3	5	6	V
工作温度范围	-40		85	℃
电流消耗
接收电流		21.0		mA
发射电流		350		mA	VCC=5V,TX=27dBm
休眠电流		< 3		uA
射频参数
频率范围	428	433	438	MHz	@433MHz
频率范围	863	868	873	MHz	@868MHz
调制速率	0.123		256	Kbps	FSK
接收灵敏度		-122		dBm	@Data rate=1.2Kbps

产品特点

频率范围：433/470/868/915（可定制240-930MHz）
高功率输出达500mW@VCC=5V
灵敏度高达 -122dBm
数据传输率：0.123-256Kbps
FSK，GFSK调制模式
3.3－6V供电
超低耗静态模式
数字接收信号强度指示(RSSI)
定时唤醒功能
天线自动匹配及双向开关控制
可配置数据包结构
前同步信号检测
64字节收发数据寄存器（FiFo）
低电能检测
温度感应和8位模数转换器
工作温度范围：-40~ +85°C
集成稳压器
跳频功能
上电复位功能
内置晶体调整功能
空旷通信距离达3－5公里
重量：3.6 g

应用领域

遥控器
远程抄表
工业控制
传感器网络
轮胎气压监测
健康监测

无线通信模块RF4432F27的典型应用电路

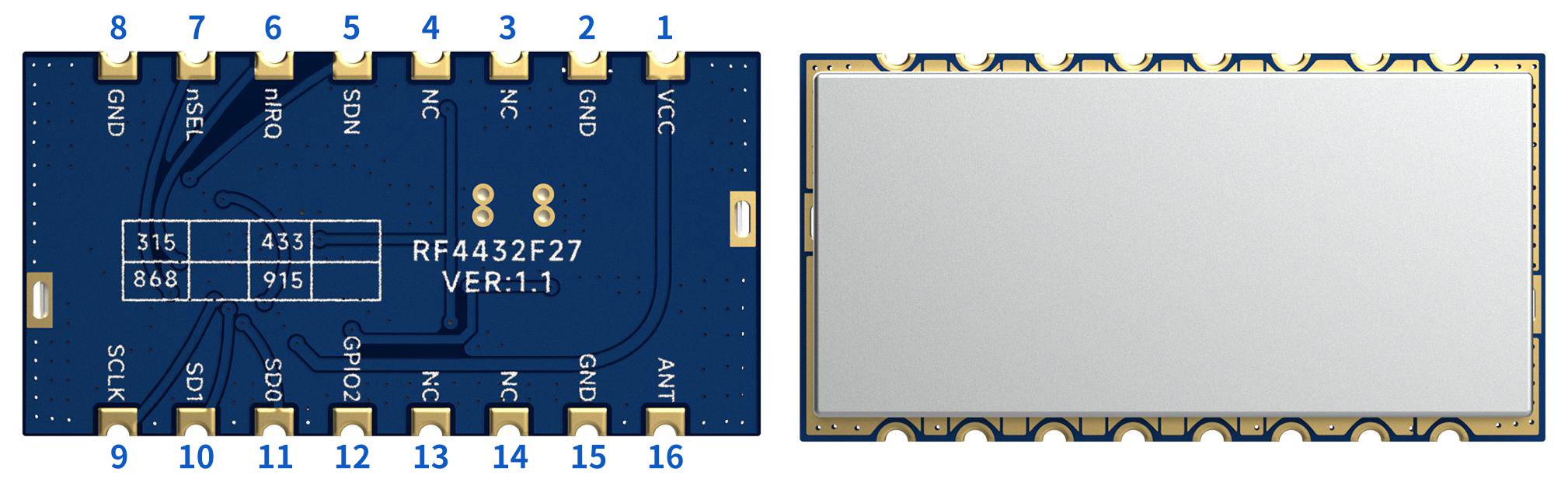

RF4432F27引脚定义

脚位编号	引脚定义	描述
1	VCC	接电源正极
2	GND	接电源地
3,4	NC	悬空
5	SDN	关闭输入引脚。0～VDD V数字输入。在除关机模式的所有模式SDN=0。当SDN=1时芯片将被彻底关闭并且寄存器的内容将丢失。
6	nIRQ	中断输出引脚
7	nSEL	串行接口选择输入引脚。0～VDD V数字输入。这个引脚为4线串行数据总线提供选择/使能功能，这个信号也用于表示突发读/写模式。
8	GND	接电源地
9	SCLK	串行时钟输入。0～VDD V数字输入。该引脚提供了4线串行数据时钟功能
10	SDI	串行数据输入。0～VDD V数字输入。该引脚为4线串行数据串行数据流总线。
11	SDO	0～VDD V数字输出，提供了对内部控制寄存器的串行回读功能
12	GPIO2	可测试接收灵敏度，si4431芯片的GPIO2
13,14	NC	悬空
15	GND	接电源地
16	ANT	接50欧的同轴天线

无线通信模块RF4432F27的机械尺寸

型号	认证	发射功率	频率(MHZ)	尺寸(mm)
Mini3120		100mW/20dBm	433/470/868/915	13.9511.242.5
RF3120F27		800mW/29dBm	433/470/868/915	16.19*14.48
RF3060		100mW/20dBm	433/470/868/915	16.19*14.48
RF3060F27		500mW/27dBm	433/470/868/915	16.19*14.48
Mini3060		100mW/20dBm	433/470/868/915	14.520.52
MiniF27		800mW/29dBm	Customizable150-960	16*16
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF4463Pro-868	CE	100mW/20dBm	868	1717.32.4
RF4463Pro-915	FCC/IC	100mW/20dBm	915	1717.32.4
RF4438Pro		100mW/20dBm	433/470	1717.32.4
RF4432Pro-433	CE	100mW/20dBm	433	1717.32.4
RF4432Pro-868	CE	100mW/20dBm	868	1717.32.4
RF4432		100mW/20dBm	315/433/470/868/915	1717.32.4
RF4432X1		100mW/20dBm	315/433/470/868/915	16*16
RF4463F30		1W/30dBm	150/315/433/470/868/915	20384
RF4432F27		500mW/27dBm	315/433/470/868/915	20384
RF4431		20mW/13dBm	315/433/470/868/915	16.5172
RF1101		100mW/20dBm	315/433/868/915	12.7120.132
RF1212		100mW/20dBm	315/433/470	1717.32.4
FSK-TX886		18dBm	433/470/868/915	16162.1
FSK-RX886			433/470/868/915	16162.1
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
