    LoRaStar系列：星型网络 串口 LoRa无线数传模块

    LoRaStar模块是工作在星型网络下的无线数传模块。模块可通过PC软件切换中心或节点模式组成星型无线网络。同时模块支持MESH自动路由功能，延长节点与中心的通讯距离，有效解决了传统星型网络下某些处在盲区或偏远节点无法与中心通讯的问题。
    同时，模块也提供了AES128无线数据加密和信道空闲检测功能等可选功能，以支持更多的应用。
    星型网络模块的无线部分采用了先进的LoRa扩频调制跳频技术，具有更高的传输距离和更强的抗干扰性。
    LoRSTAR系列严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

    联系我们

    分享产品：

    规格书&附件下载

    产品规格书：LoRa Star系列 星型网络 串口无线传输模块 V1.4.pdf

    其它附件：NiceRF_LoRaStar series.rar

    性能参数
    特点&应用
    内部框图
    引脚定义
    机械尺寸（单位：mm）
    系列产品

    LoRaStar610

    		 参 数 最 小 典 型 最 大 单 位 条 件
    运 行 条 件
    工作电压范围 3.3 5.0 6.5 V *2
    工作温度范围 -40 25 +85 ℃
    电 流 消 耗
    接收电流    < 15   mA TTL电平
     发射电流   < 130   mA
    休眠电流 *1  < 200   uA
    射 频 参 数
    频率范围 （不同规格） 414.92 433.92 453.92 MHz @433MHz
    470.92 489.92 509.92 MHz @470MHz
    849.92 868.92 888.92 MHz @868MHz
    895.92 914.92 934.92 MHz @915MHz
    调制速率 91 656 17353 bps @LoRa
    发射功率范围 4 20 +20 dBm 软件7级可调
    接收灵敏度   -139   dBm @91bps






    LoRaStar611

    		 参  数 最 小 典 型 最 大 单 位 条 件
    运 行 条 件
    工作电压范围 3.3 5.0 6.5 V
    工作温度范围 -40 25 +85 ℃
    电 流 消 耗
    接收电流   < 15   mA TTL电平
     发射电流   < 130   mA
    休眠电流 *1 < 200   uA
    射 频 参 数
    频率范围 （不同规格） 414.92 433.92 453.92 MHz @433MHz
    470.92 489.92 509.92 MHz @470MHz
    849.92 868.92 888.92 MHz @868MHz
    895.92 914.92 934.92 MHz @915MHz
    调制速率 91 656 17353 bps @LoRa
    发射功率范围 4 20 +20 dBm 软件7级可调
    接收灵敏度   -139   dBm @91bps


    LoRaStar6100 LoRaStar6102

    		 参 数 最 小 典 型  最 大 单 位 条 件
    运 行 条 件
    工作电压范围 3.3 5.0 6.5 V
    工作温度范围 -40 25 +85 ℃
    电 流 消 耗
    接收电流   < 16   mA @5V,TTL电平
     发射电流   < 600   mA @5V,TTL电平
    休眠电流   < 250   uA @5V,TTL 电平
    射 频 参 数
    频率范围 （不同规格） 414.92 433.92 453.92 MHz @433MHz
    470.92 490.92 509.92 MHz @470MHz
    849.92 868.92 888.92 MHz @868MHz
    895.92 914.92 934.92 MHz @915MHz
    调制速率 91 656 17353 bps @LoRa
    发射功率范围 + 24 > 29.5 + 31 dBm @5V,@433/490MHz
    + 21 > 27 + 28.5 dBm @5V,@868/915MHz
    接收灵敏度   -139   dBm @91bps




    LoRaStar6200

    		 参  数 最 小 典 型  最 大 单 位 条   件
    运 行 条 件
    工作电压范围 9 12 30 V
    工作温度范围 -40 25 +85 ℃
    电 流 消 耗
    接收电流   < 18   mA TTL电平
     发射电流   < 500   mA @33dBm,12V
    休眠电流   < 7   mA
    射 频 参 数
    频率范围 （不同规格） 414.92 433.92 453.92 MHz @433MHZ
    470.92 490.92 509.92 MHz @470MHZ
    调制速率 91 656 17353 bps @LoRa
    发射功率范围 18 / +33 dBm @12V,@433/490MHz
    接收灵敏度   -139   dBm @91bps




    LoRaStar6500

    		 参 数 最 小 典 型 最 大 单 位 条 件
    运 行 条 件
    工作电压范围 9 12 30 V *2
    工作温度范围 -40 25 +85 ℃
    电 流 消 耗
    接收电流   < 18   mA TTL电平
     发射电流   <1.8   A @37dBm,12V
    休眠电流   < 7   mA
    射 频 参 数
    频率范围 （不同规格） 414.92 433.92 453.92 MHz @433MHz
    470.92 490.92 509.92 MHz @470MHz
    调制速率 91 656 17353 bps @LoRa
    发射功率范围 28 / +37 dBm @12V,@433/490MHz
    接收灵敏度   -139   dBm @91bps



    产品特点

    • 星型网络
    • 中心/节点/路由/节点+路由可选
    • MESH路由，无盲区无距离限制
    • LBT（ListenBefore Talk）功能可选
    • AES128数据加密可选
    • 内置软件看门狗算法
    • 内置硬件防死机保护电路
    • 多种发射功率可选（100mW～5W）
    • 串口参数设置多样化
    • 工作频段：433/470/868/915 MHz可选
    • LoRa调制模式
    • TTL/232/485电平
    • 灵敏度：-139dBm
    • 内置防静电保护电路
    • 工作温度范围：-40～+85℃

    应用领域

    • 无线遥控
    • 远程抄表
    • 工业数据采集
    • 家庭自动化遥测
    • 无线数据通信
    • 门禁系统

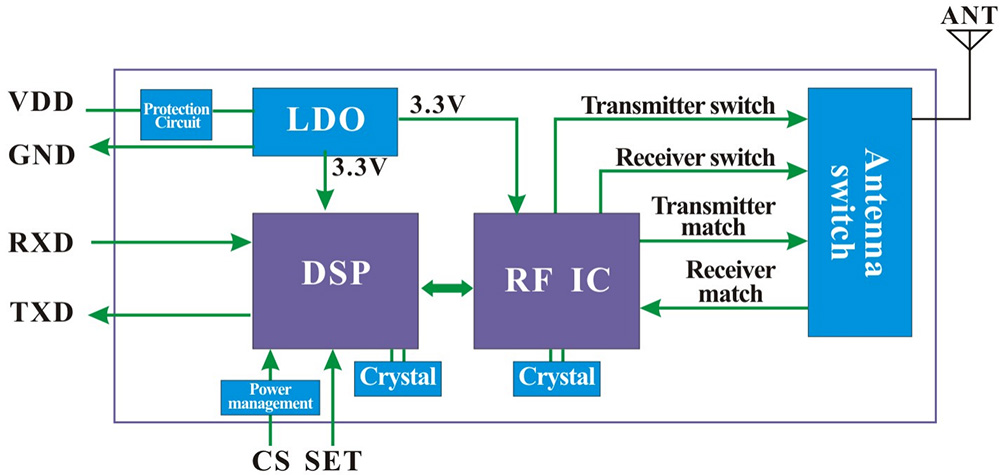

    LoRa无线数传模块LoRaStar系列的内部框图

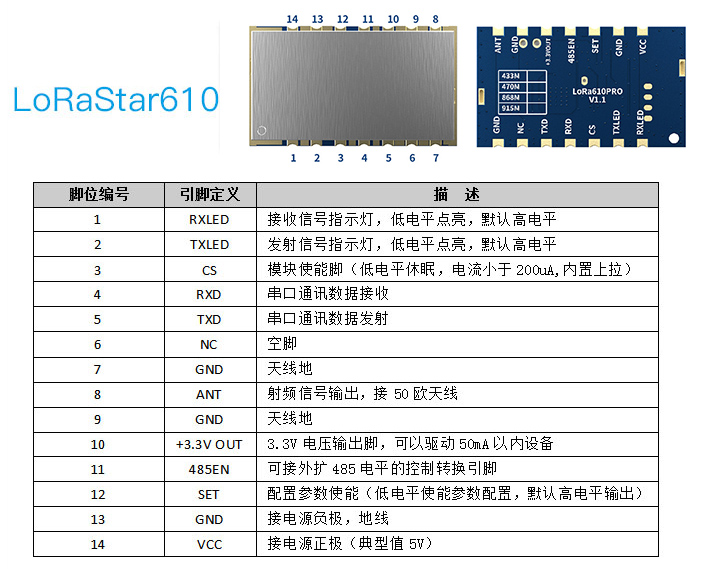

    LoRa无线数传模块LoRaStar610的引脚定义

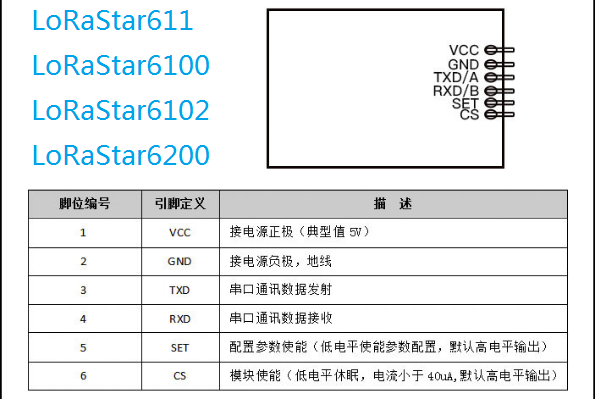

    LoRa无线数传模块LoRaStar系列的引脚定义

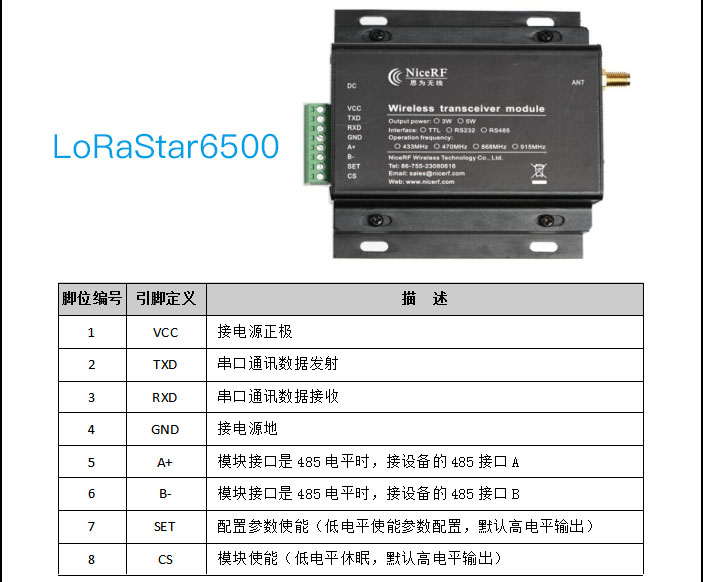

    LoRa无线数传模块LoRaStar6500的引脚定义

    LoRaStar610:

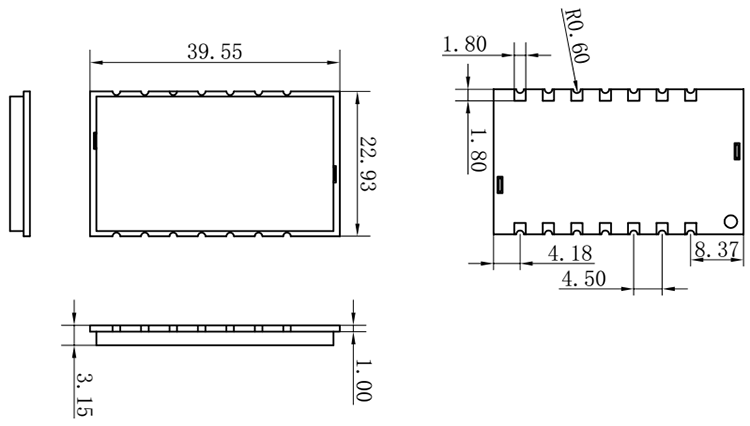

    LoRa无线数传模块LoRaStar610的机械尺寸

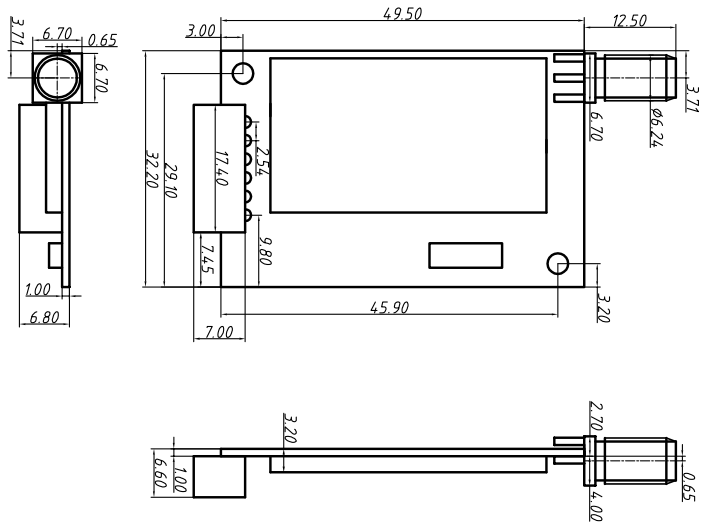

    LoRaStar611:

    LoRa无线数传模块LoRaStar611的机械尺寸

    LoRaStar6100:

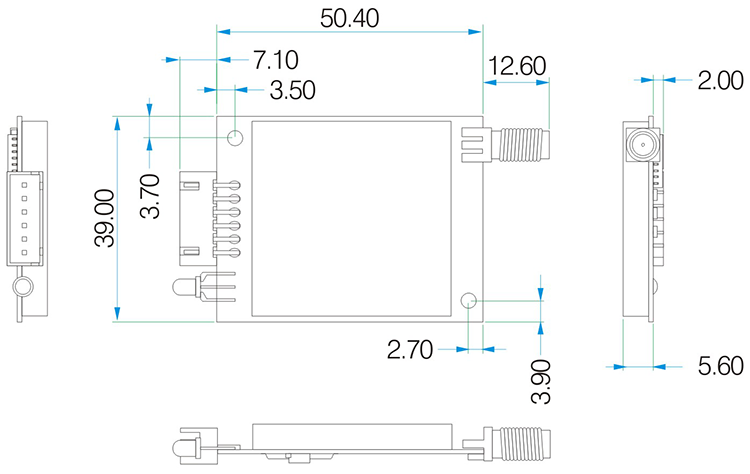

    LoRa无线数传模块LoRaStar6100的机械尺寸

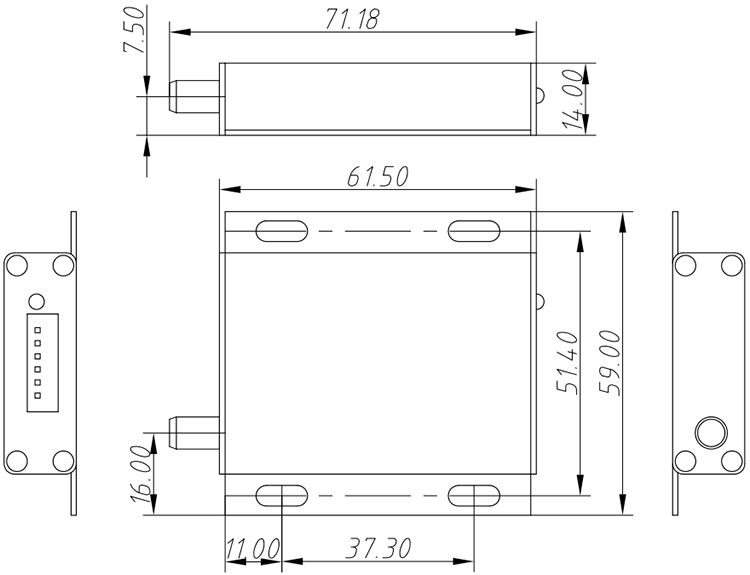

    LoRaStar6102:

    LoRa无线数传模块LoRaStar6102的机械尺寸

    LoRaStar6200:

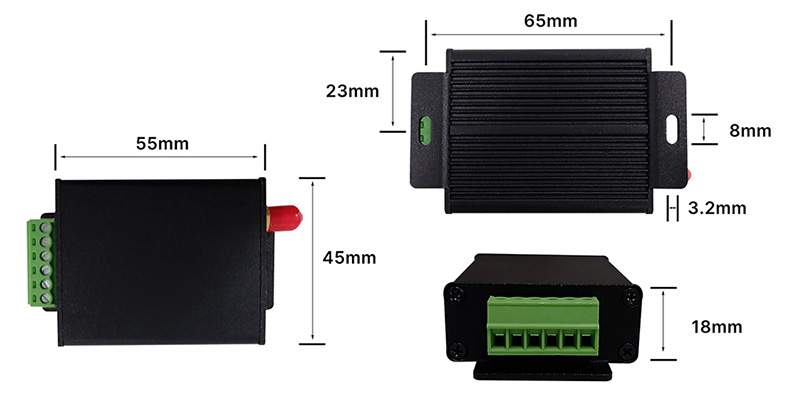

    LoRa无线数传模块LoRaStar6200的机械尺寸

    LoRaStar6500:

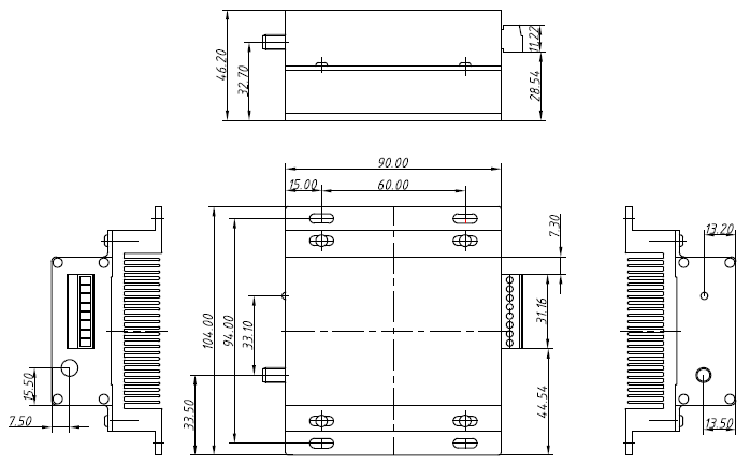

    LoRa无线数传模块LoRaStar6500的机械尺寸

    型号 认证 接口 功率 频率（MHz） 特点 规格书
    LoRa Star 系列 TTL/RS232/RS485 100mW-5W 433/470 868/915 星型组网
    LoRa600Pro TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa610Pro KC/ANATEL TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa611Pro KC TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa611DZ TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa610II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa611II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa611II-DZ TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa6100DZ TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa6100Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa6102Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa6103Pro USB 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa6100II-1W TTL 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa6100II-2W TTL 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa6200II TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa6200Pro TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa6500II TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRa6100Pro-mini TTL/RS485 1W/31dBm 433/470 868/915 MESH,LBT,AES128,RSSI
    LoRaP30Pro TTL/RS232/RS485 30W 433 MESH,LBT,AES128,RSSI
    SV610 TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
    SV610Pro TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
    SV611 TTL/RS232/RS485 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
    SV650-TF CE TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
    SV650 TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
    SV651 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
    SV652 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
    SV653 USB 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
    SV654 RS232-DB9 connector 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
    SV6202 TTL/RS232/RS485 2W/33dBm 433/470 868/915 GFSK 40 Channel RSSI
    SV6300 TTL/RS232/RS485 3W 433/470 GFSK 40 Channel RSSI
    SV6500 TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
    SV6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
    SV-Mesh Series TTL/RS232/RS485 100mW-5W 433/470 868/915 GFSK 40 Channel RSSI
