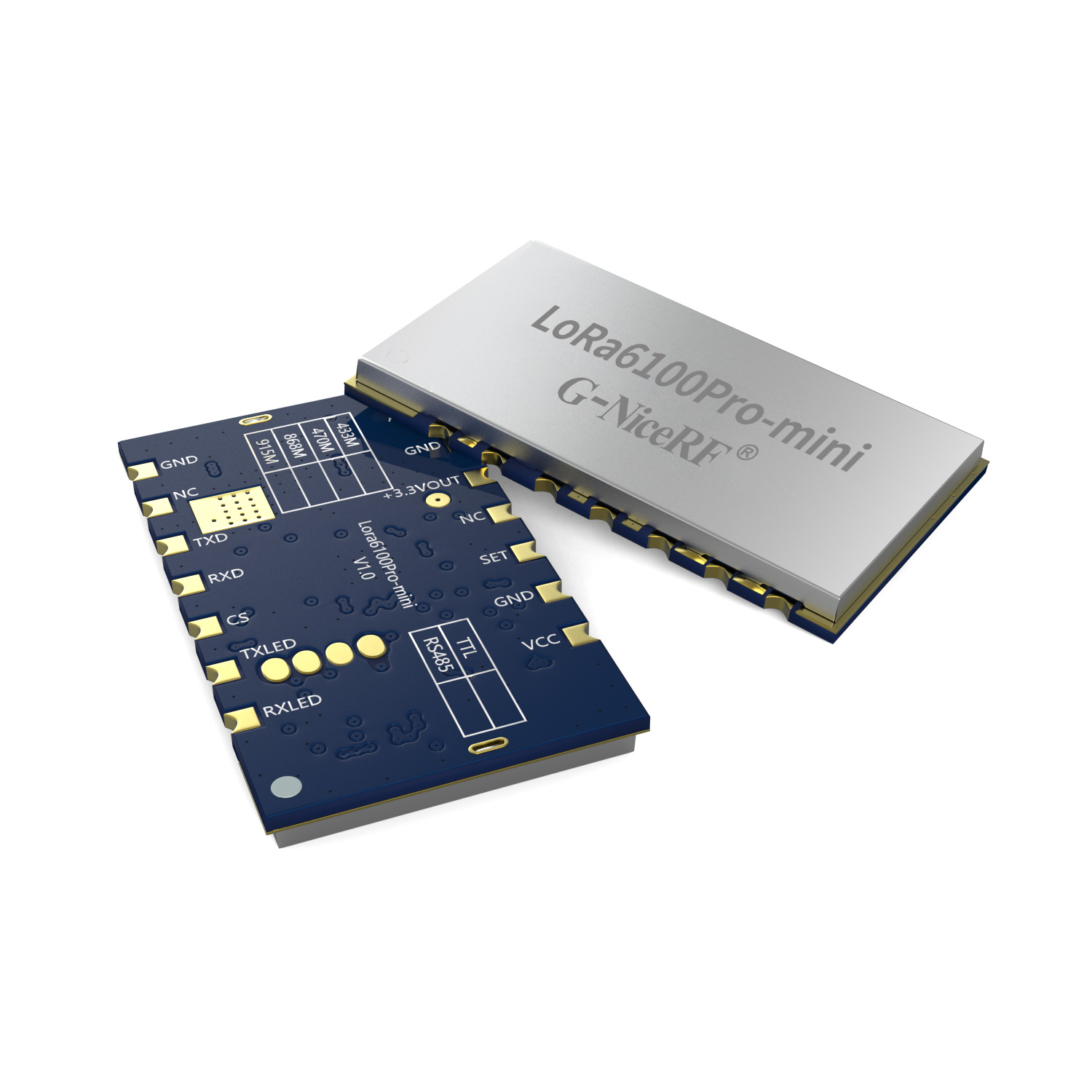

LoRa6100Pro-mini：串口无线组网模块 1W大功率 小体积

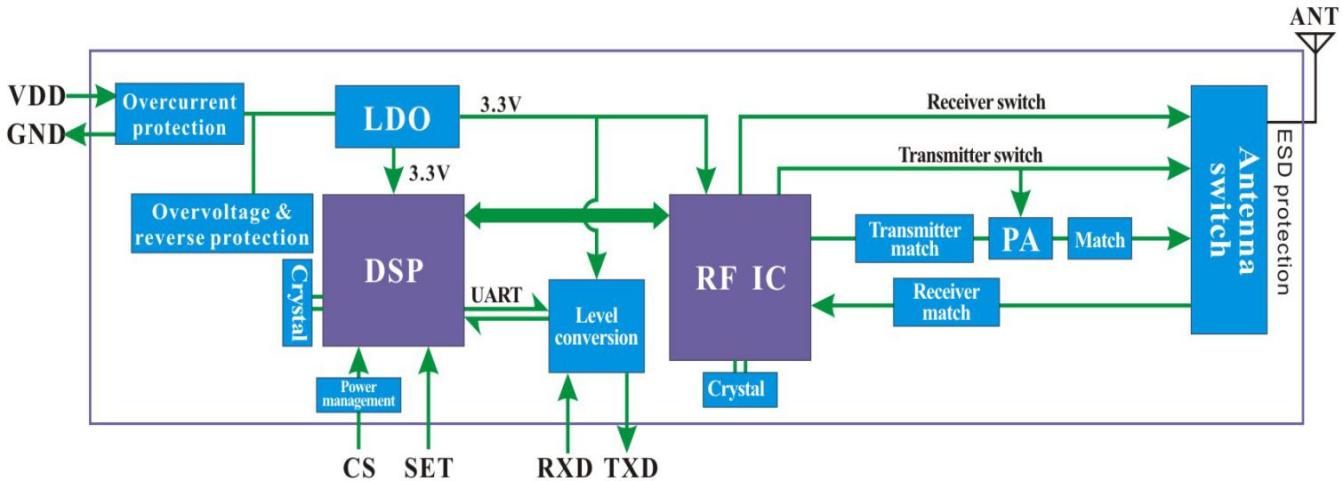

LoRaPro模块是思为无线最新推出的一系列升级版组网无线通讯模块，采用了先进的LoRa扩频调制技术，高效的接收灵敏度，使得其穿透能力和通信距离都远超当下通用的FSK和GFSK产品，并具有更强的抗干扰性。为了迎合不同客户的应用需求，我们将此系列的模块软件设计为多合一自选的方式，用户可以通过PC软件配置模块在不同的工作模式下切换，在MESH模式下,路由模块具有自动路由的功能，用户可通过多模块组合的方式，形成无盲区无距离限制的组网传输。同时用户还可通过PC软件或串口指令对无线数据进行AES128加密，使数据传输更为安全。

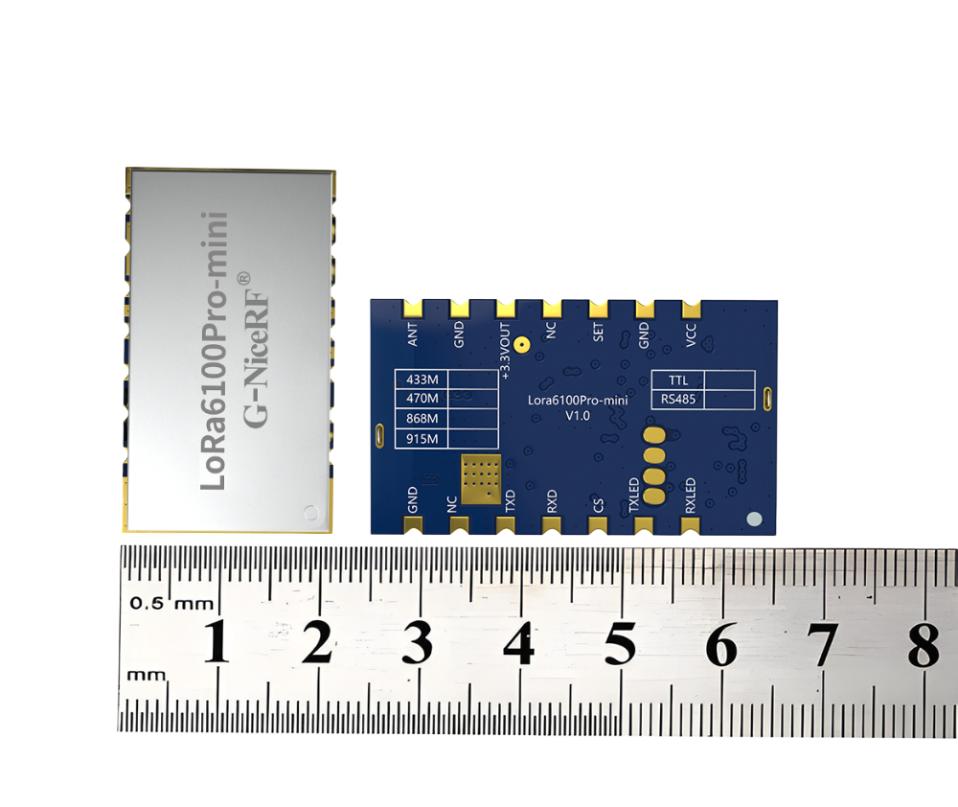

LoRa6100Pro-mini模块采用小体积邮票孔封装，便于嵌入紧凑设备，适用于对尺寸要求高的嵌入式应用。具备1W输出功率，支持TTL/RS485两种电平接口。
LoRa6100Pro-mini严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。
注：LoRa Pro系列可通过配置，分别与我司之前的几种型号LoRa 数传模块兼容互通。
联系我们
分享产品：
产品规格书：LoRa6100Pro-mini 1W 串口Lora无线组网模块V1.1.pdf
|
参 数 |
最 小 |
典 型 |
最 大 |
单 位 |
条 件 |
|
运 行 条 件 |
|||||
|
工作电压范围 |
3.3 |
5.0 |
6.0 |
V |
|
|
工作温度范围 |
-40 |
25 |
+85 |
℃ |
|
|
电 流 消 耗 |
|||||
|
接收电流 |
|
< 17 |
|
mA |
@5V,TTL电平 |
|
发射电流 |
|
< 600 |
|
mA |
@5V,TTL电平 |
|
休眠电流 |
|
< 250 |
|
uA |
@5V,TTL 电平 可定制 <5 uA 版本 |
|
射 频 参 数 |
|||||
|
频率范围 （不同规格） |
414.92 |
433.92 |
453.92 |
MHz |
@433MHz |
|
470.92 |
489.92 |
509.92 |
MHz |
@470MHz |
|
|
849.92 |
868.92 |
888.92 |
MHz |
@868MHz |
|
|
895.92 |
914.92 |
934.92 |
MHz |
@915MHz |
|
|
调制速率 |
91 |
656 |
17353 |
bps |
@LoRa |
|
发射功率范围 |
+ 16 |
> 29.5 |
+ 31 |
dBm |
@5V,@433MHz / 470MHz |
|
接收灵敏度 |
|
-139 |
|
dBm |
@91bps |
产品特点
- AES128数据加密方式
- 无盲区无距离限制
- 单个模块空旷传输距离8Km @低速率
- MESH模式下跳数可选
- CRC校验可选
- 工作频段：433/470/868/915 MHz可选
- 同频段下通讯信道40个
- 串口参数设置多样化
- 工作电压范围：3.3 ～6.0V
- LBT（Listen Before Talk）功能可选
- MESH模式下节点/路由/节点+路由可选
- 内置硬件复位保护电路
- LORA调制模式,TTL/RS485电平
- 灵敏度：-139 dBm
- 最大输出功率：1W
- 工作温度范围：-40～+85℃
应用领域
- 无线遥控
- 远程抄表
- 工业数据采集
- 家庭自动化遥测
- 无线数据通信
- 门禁系统
|

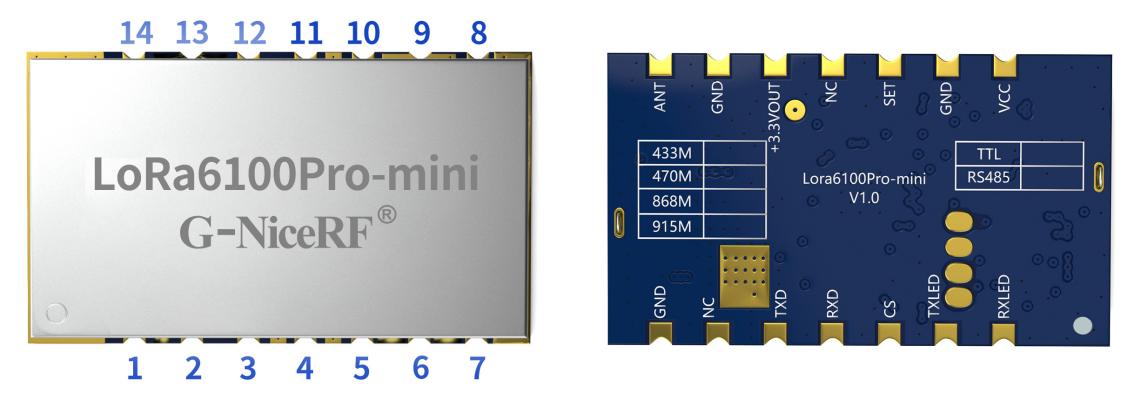

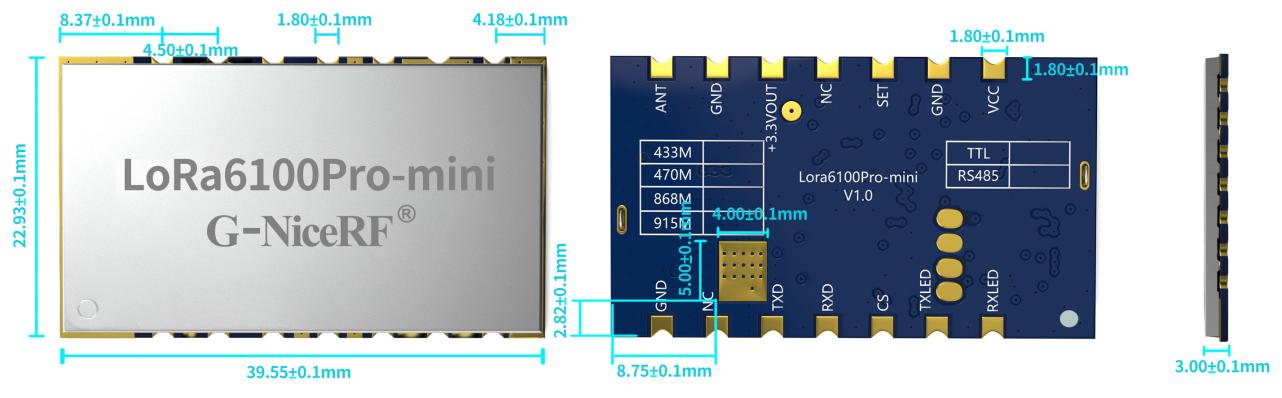

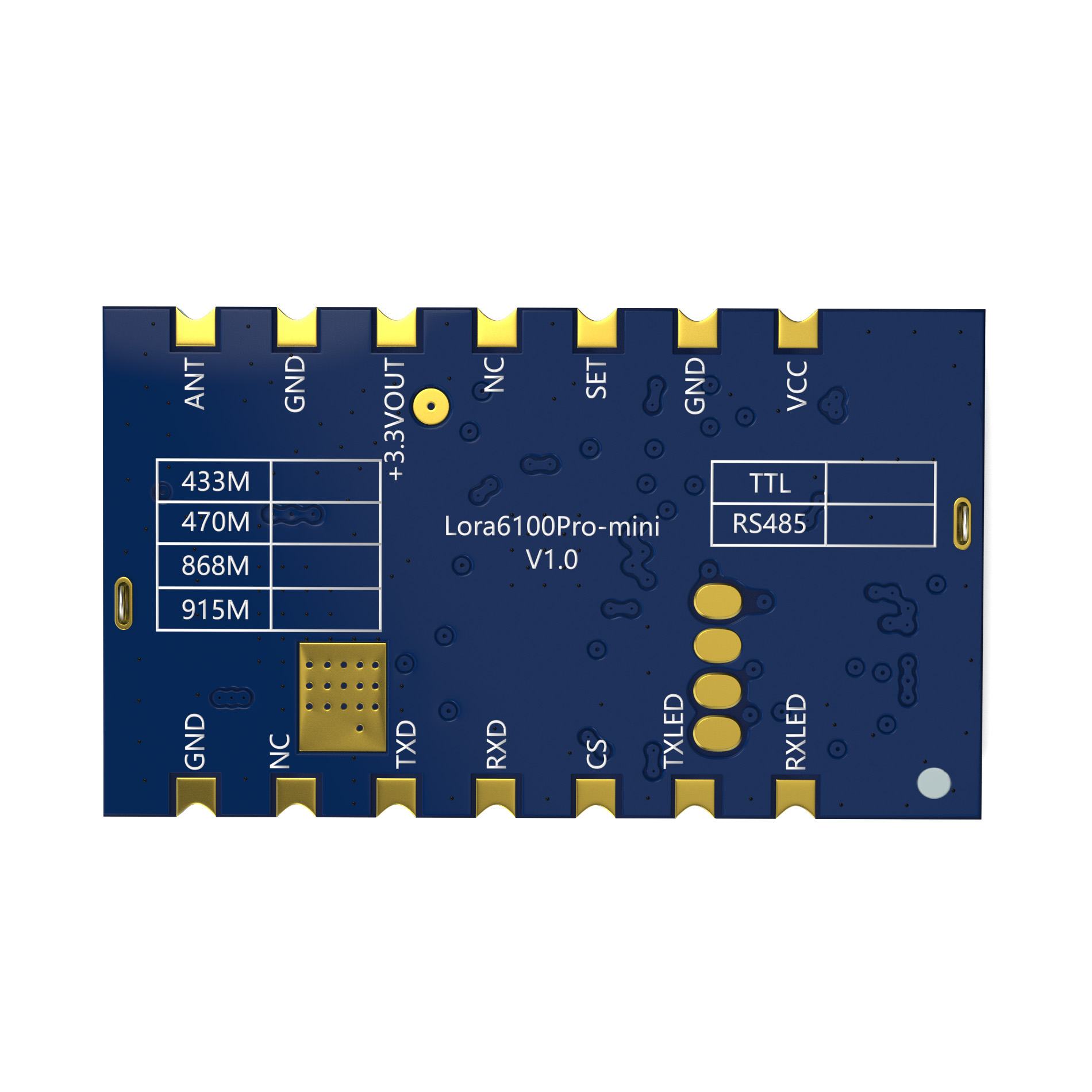

脚位编号 |
引脚定义 |
IO电平 |
描 述 |
|
1 |
RXLED |
0-3.3V |
接收信号指示灯，低电平点亮，默认高电平 |
|
2 |
TXLED |
0-3.3V |
发射信号指示灯，低电平点亮，默认高电平 |
|
3 |
CS |
0-3.3V |
模块使能脚（内置上拉） 注：默认出厂版本：休眠电流<250uA, CS拉高或悬空正常通讯，低电平时休眠； 低功耗版本：休眠电流<15uA，CS拉低时正常通讯，拉高或悬空休眠。(要定做） |
|
4 |
RXD |
0-3.3V |
串口通讯数据接收 |
|
5 |
TXD |
0-3.3V |
串口通讯数据发射 |
|
6,11 |
NC |
|
空脚 |
|
7,9,13 |
GND |
|
接电源负极 |
|
8 |
ANT |
|
射频信号输出，接50欧天线 |
|
10 |
+3.3V OUT |
0-3.3V |
3.3V电压输出脚，可以驱动50mA内负载。 |
|
12 |
SET |
0-3.3V |
配置参数使能（低电平使能参数配置，默认高电平输出） |
|
14 |
VCC |
3.3-6.0 |
接电源正极（典型值5V） |
