LoRa1276F30：1W SX1276芯片 LoRa无线模块

LoRa1276F30是一款1W的LoRa无线模块，它使用sx1276芯片方案，传输距离更远，抗干扰能力更强，通信更稳定。使用频率范围广，满足多种应用需要。
该方案采用LoRa扩频调制跳频技术，其通信距离以及接收灵敏度都远超其他FSK和GFSK的方案，且它的多个传输信号占用同一个信道可以不受影响，使其具有超强的抗干扰性，在远程工控等行业得以广泛地应用。
LoRa1276F30严格使用无铅工艺生产和测试，符合RoHS、Reach标准。

联系我们

规格书&附件下载

产品规格书：LoRa127XF30 1W大功率扩频无线收发模块V3.3.pdf

封装尺寸：LoraF30 RF4463F30 RF4432F27 package 2018.rar

示例代码：Lora1276 demo_ch.rar

其它附件：Arduino-lora.pdf

其它附件：参数配置软件.zip

其它附件：sx1276_77_78_79.pdf

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	3	5	6.5	V
工作温度范围	-40		85	℃
电流消耗
接收电流		< 13		mA	@5V
发射电流		400	450	mA	@27dBm@868 MHz
体眠电流		< 10		uA
射频参数
频率范围	840	868	920	MHz	@868 MHz
频率范围	840	915	920	MHz	@915 MHz
调制速率	1.2		300	Kbps	FSK
调制速率	0.018		17.353	Kbps	LoRa
发射功率范围	21		27	dBm	@840~920 MHz
接收灵敏度		-122		dBm	@FSK data=1.2 Kbps Fdev=50 KHz
接收灵敏度		-139		dBm	@LoRa BW=62.5 KHz SF = 12 CR=4/5

产品特点

频率范围：868/915MHz
灵敏度：-139dBm
最大输出功率：30 dBm
低接收电流：13 mA
休眠电流：< 10 uA
数据传输率：@FSK,1.2-300 Kbps @LoRa，0.018-37.5 Kbps
多路信号无阻塞
LoRa、MSK、GFSK和GMSK调制模式
127分贝动态范围RSSI
256个字节FiFo与CRC跳频功能
内置温度传感器和低电量指示灯
供电范围：3.0-6.5 V
工作温度范围：-40 ~ +85 °C

应用领域

工业远程无线遥控
远程抄表
家庭安防报警及远程无钥匙进入
家庭自动化遥测
传感器网络
标签读写器

SX1276 LoRa无线模块LoRa1276F30的典型应用电路

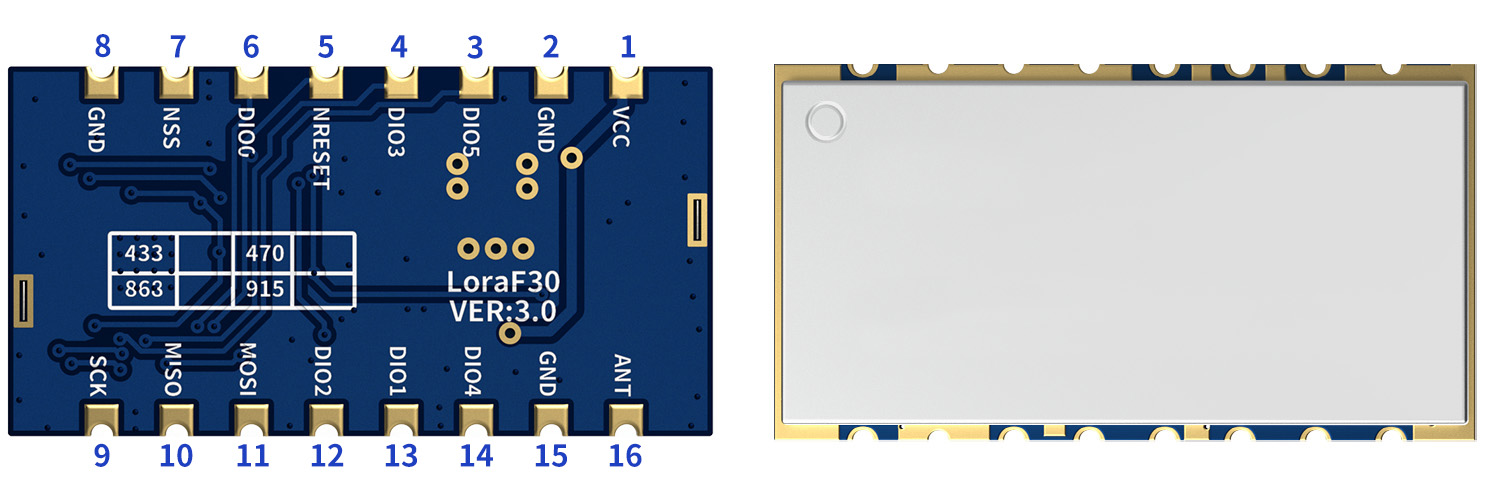

引脚定义
