LoRa1121F33-1G9：2W大功率LR1121无线通讯模块
LoRa1121F33-1G9模块是采用SEMTECH的LR1121芯片，这是一款超低功耗，支持Sub-GHz和卫星连接的S频段的远程LoRa收发器。LoRa1121F33-1G9支持LoRa，(G)FSK调制，Sigfox协议，以及（LR-FHSS）。支持LoRaWAN通信协议。可以作为LoRAWAN节点使用。同时可以灵活配置，满足不同应用程序需求和专有协议。
联系我们
分享产品：
产品规格书：2W大功率全频段LR1121无线通讯模块LoRa1121F33-1G9 V1.2.pdf
示例代码：LoRa1121F33_demo_code_V1.1.zip
封装尺寸：LoRa1121F33-1G9&2G4封装.zip
|
参 数 |
测 试 条 件 |
最 小 |
典 型 |
最 大 |
单 位 |
|

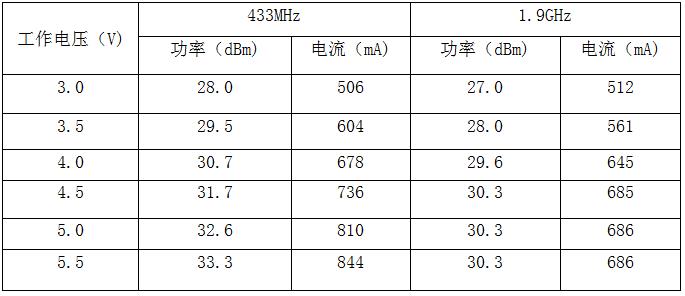

工作电压范围 |
|
3.0 |
5 |
5.5 |
V |
|
工作温度范围 |
|
-40 |
25 |
85 |
℃ |
|
最大输入信号 |
|
|
10 |
|
dBm |
|
电 流 消 耗 |
|||||
|
发射电流 |
@433MHz |
|
< 900 |
|
mA |
|
@1.9GHz |
|
< 750 |
|
mA |
|
|
接收电流 |
|
|
< 9 |
|
mA |
|
休眠电流 |
|
|
< 18 |
|
uA |
|
射 频 参 数 |
|||||
|
频率范围 |
@433MHz |
400 |
|
470 |
MHz |
|
@470MHz |
470 |
|
510 |
MHz |
|
|
@868MHz |
850 |
|
890 |
MHz |
|
|
@915MHz |
900 |
|
940 |
MHz |
|
|

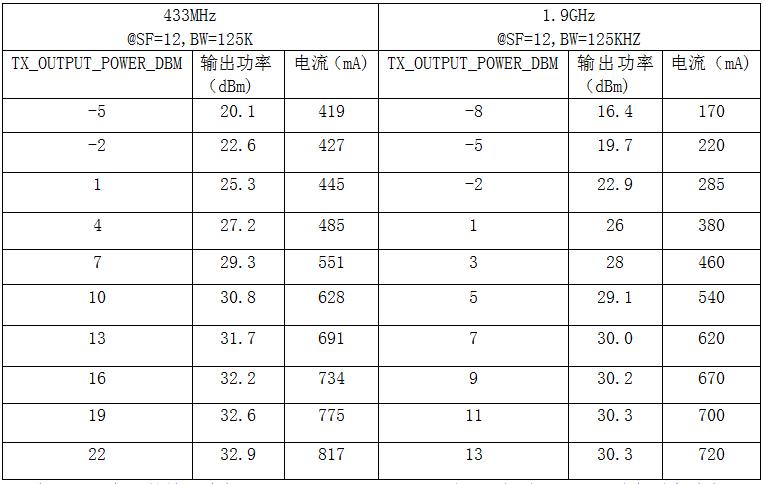

发射功率 |
@Sub-GHz |
20 |
|
33 |
dBm |
|
@S频段 |
5 |
|
29 |
dBm |
|
|
接收灵敏度 |
BW=62.5KHz,SF=12 @sub-GHz |
|
-142 |
|
dBm |
|
BW=125KHz,SF=12 @S频段 |
|
-132 |
|
dBm |
|
|
频率误差 |
|
|
0.5 |
|
ppm |
|
调制速率(@sub-GHz) |
@LoRa |
0.091 |
|
62.5 |
Kbps |
|
@FSK |
0.6 |
|
300 |
Kbps |
|
|
调制速率 (@S频段) |
@LoRa |
0.292 |
|
87.5 |
Kbps |
产品特点
- Sub-GHz频段：433/470MHz 2w
- Sub-GHz频段：868/915MHz 1w（可定制150～960MHz的频率）
- S频段：1900MHz～2000MHz 1w
- 可定制2.4G大功率
- S频段灵敏度高达-132@BW=125KHz,SF=12
- Sub-GHz接收灵敏度高达 -144dBm @BW=62.5KHz,SF=12
- 内置静电保护电路
- 支持LR-FHSS
- 支持AES-128加密解密
- 支持LoRaWAN协议、Sigfox协议
- 开阔地Sub-GHz传输距离为10公里以上
- 休眠电流小于18uA以下
- 接收电流小于9mA
- 小体积，邮票孔设计，方便客户二次开发
应用领域
- 无人机应用
- 智慧农业 / 智能家居
- 远程灌溉
- 工业制造
|

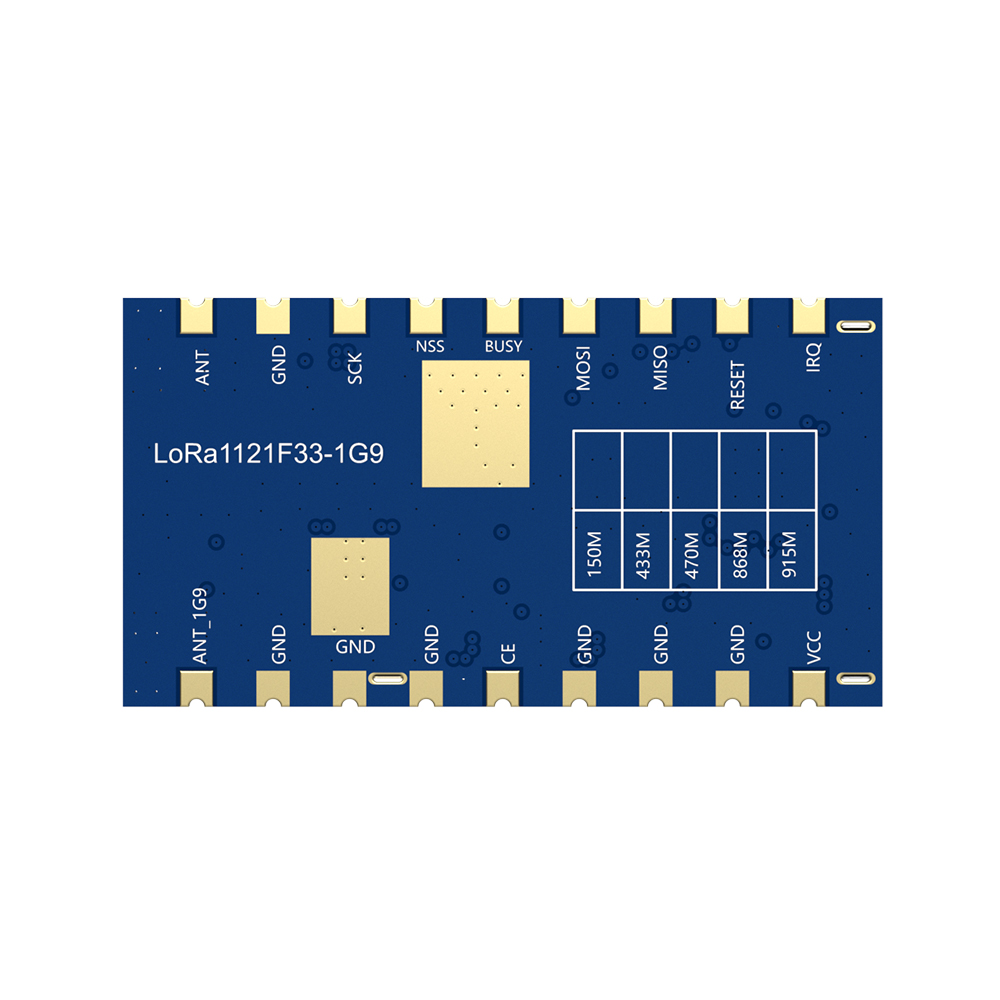

脚位编号 |
引脚定义 |
I/O |
IO电平 |
描 述 |
|
1 |
VCC |
|
|
接电源正极 |
|
2,3,4,6,7,8,11 |
GND |
|
|
接电源负极 |
|
5 |
CE |
I |
0-5.5V |
内部LDO的使能控制脚,拉高或者悬空工作,接地休眠,内部有上拉 |
|
9 |
ANT_1G9 |
|
|
1.9GHz天线接口，外接50欧天线 |
|
10 |
ANT |
|
|
Sub-G天线接口，外接50欧天线 |
|
12 |
SCK |
I |
0-3.3V |
SPI 时钟输入 |
|
13 |
NSS |
I |
0-3.3V |
SPI片选输入 |
|
14 |
BUSY |
O |
0-3.3V |
用于状态指示，详情查看芯片资料 |
|
15 |
ANTA MOSI |
I |
0-3.3V |
SPI数据输入 |
|
16 |
MISO |
O |
0-3.3V |
SPI数据输出 |
|
17 |
RESET |
I |
0-3.3V |
复位触发输入,具体见芯片规格书 |
|
18 |
IRQ |
O |
0-3.3V |
多用途数字接口，具体见芯片规格书 |
