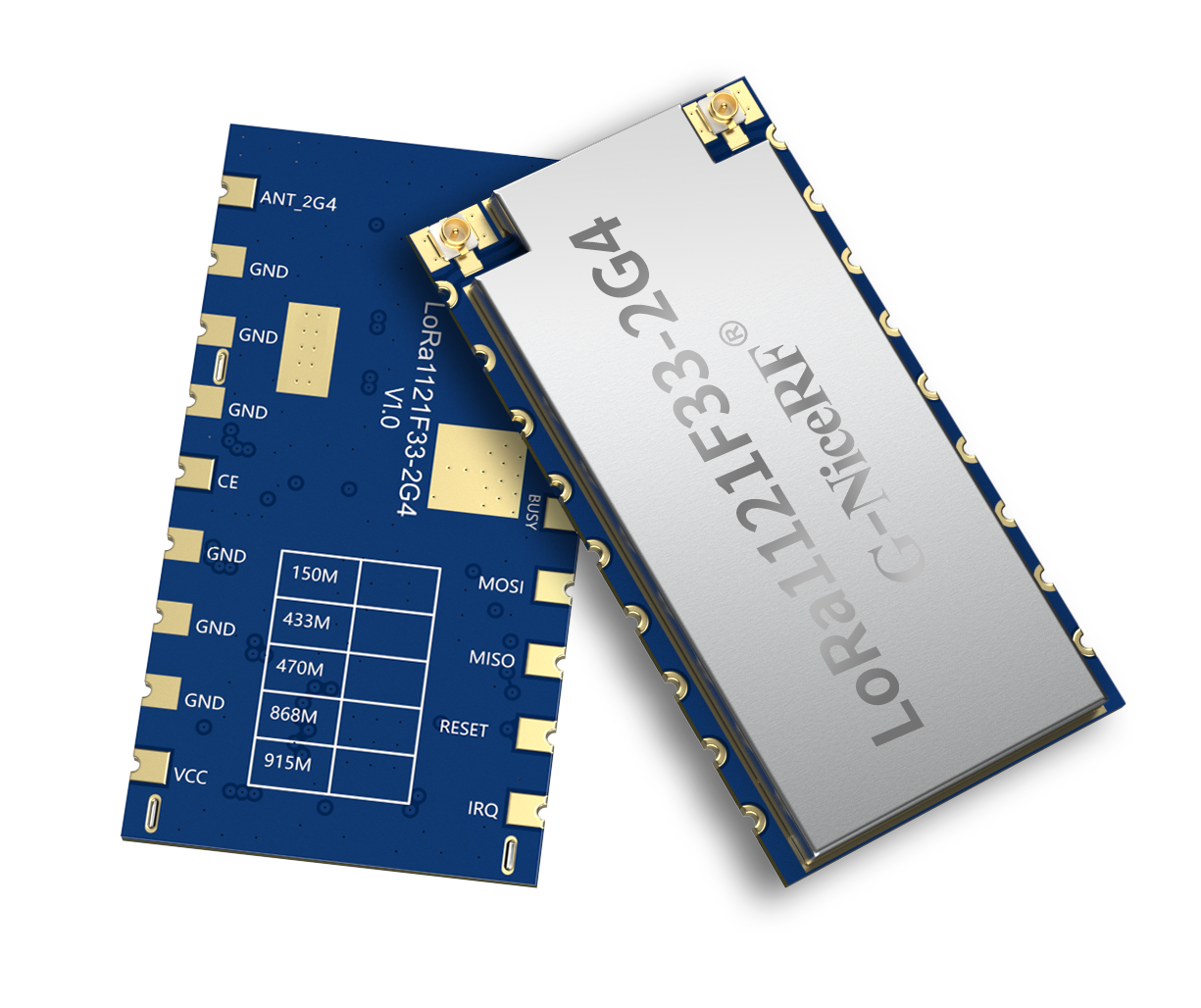

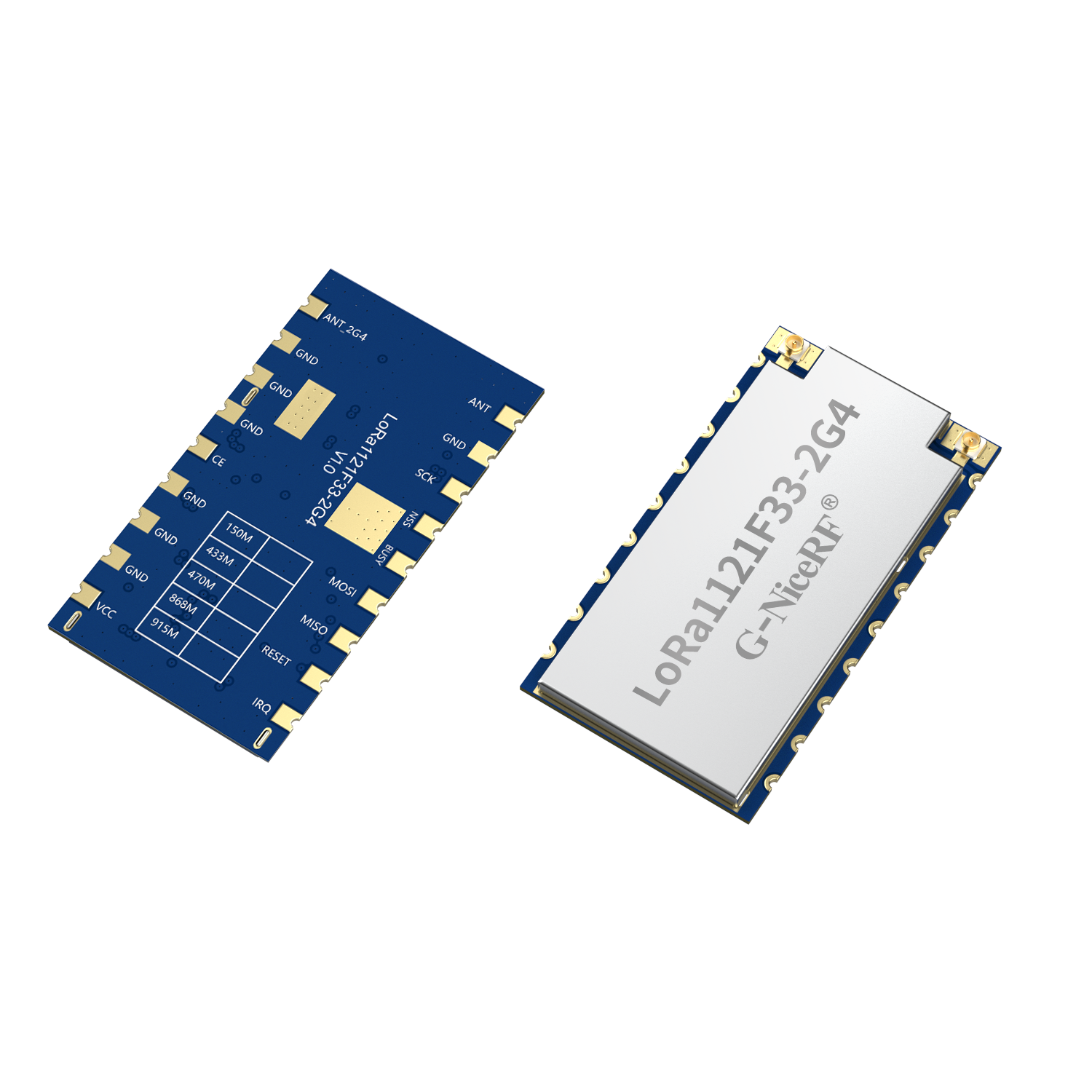

LoRa1121F33-2G4：2W大功率无线通讯模块 支持Sub-GHz和2.4G频段

参 数

测 试 条 件

最 小

典 型

最 大

单 位

工作电压范围

3.0

5

5.5

V

工作温度范围

-40

25

85

℃

最大输入信号

10

dBm

电 流 消 耗

发射电流

@433MHz,5V,2W

< 900

mA

@868/915MHz,5V,1W

< 1000

mA

@2.4GHz,5v,1w,TxPower=5

< 1200

mA

接收电流

@sub-G

< 8

mA

@2.4G

< 24

29

mA

休眠电流

< 20

uA

射 频 参 数

频率范围

@433MHz

400

470

MHz

@470MHz

470

510

MHz

@868MHz

800

930

MHz

发射功率

@sub-GHz@433MHz

18

33

dBm

@sub-GHz@868MHz

10

31

dBm

@sub-GHz@915MHz

6

31

dBm

@2.4G频段

22

30

dBm

接收灵敏度

BW=62.5KHz,SF=12 @sub-GHz

-142

dBm

BW=406KHz,SF=7 @2.4G频段

-129

dBm

频率误差

0.5

ppm

调制速率(@sub-GHz)

@LoRa

0.091

62.5

Kbps

@FSK

0.6

300

Kbps

调制速率

(@2.4G频段)

@LoRa

0.476

101.5

Kbps

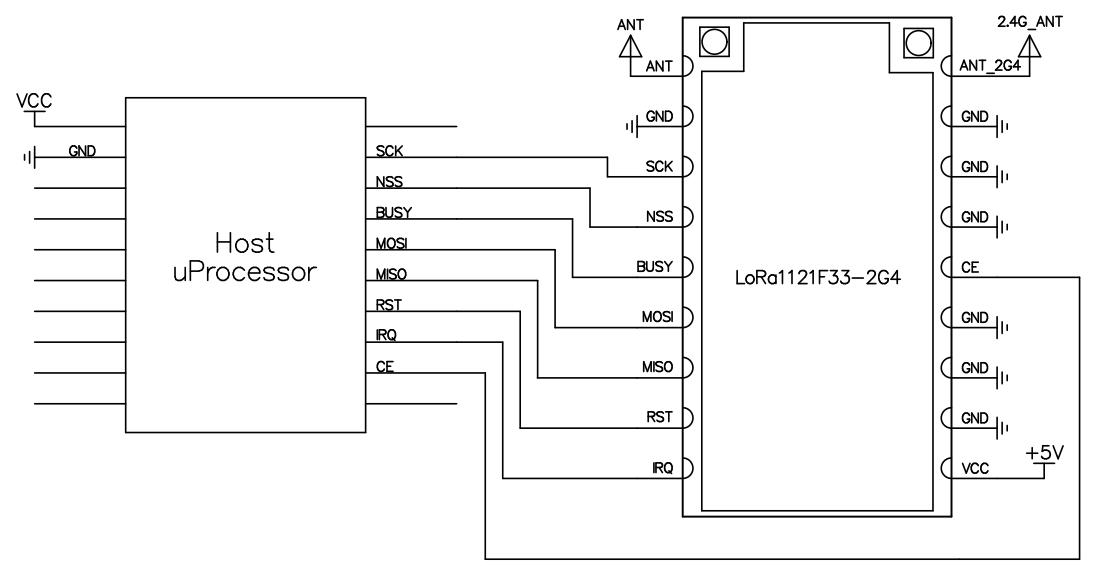

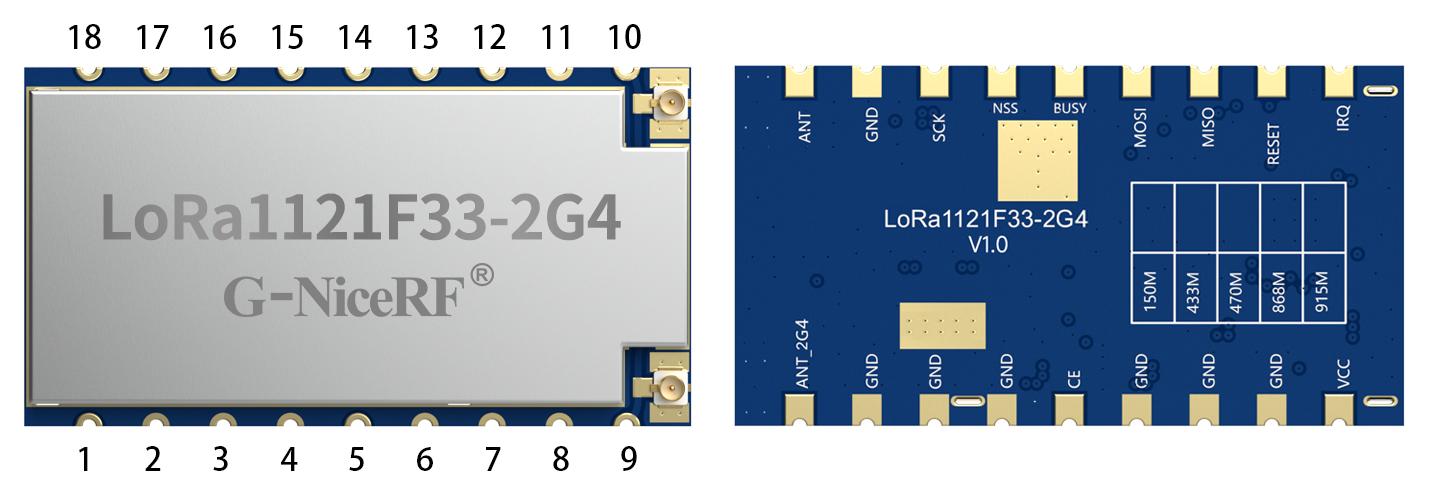

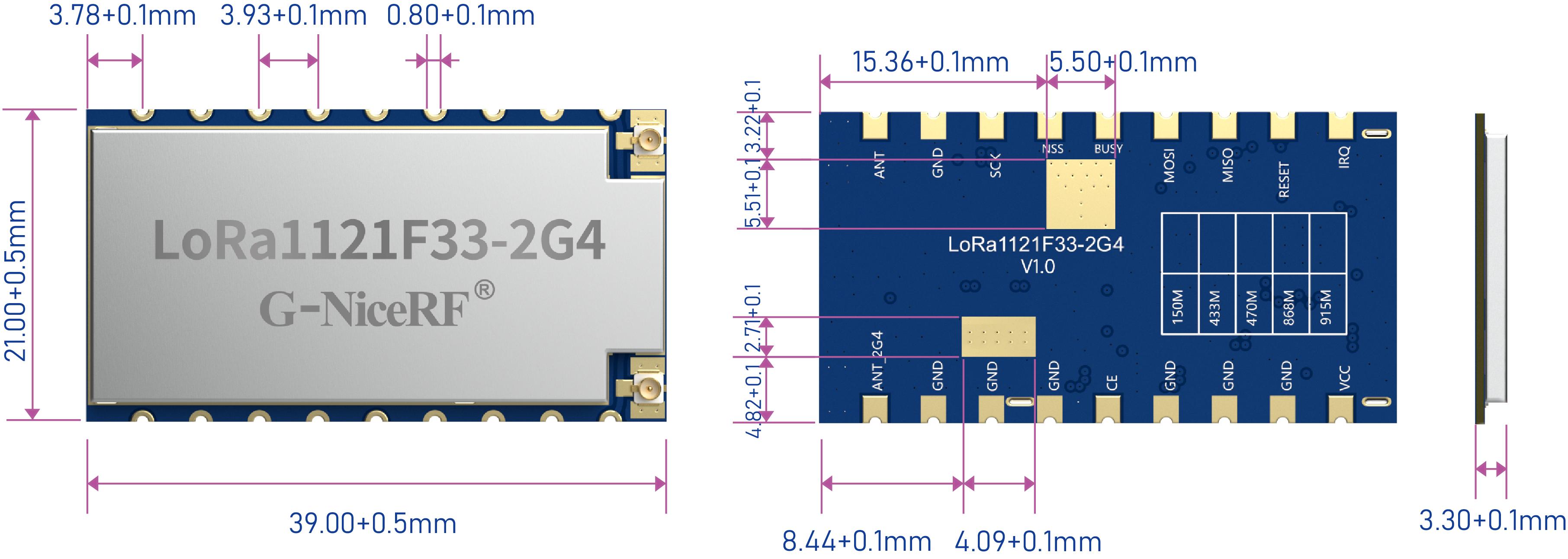

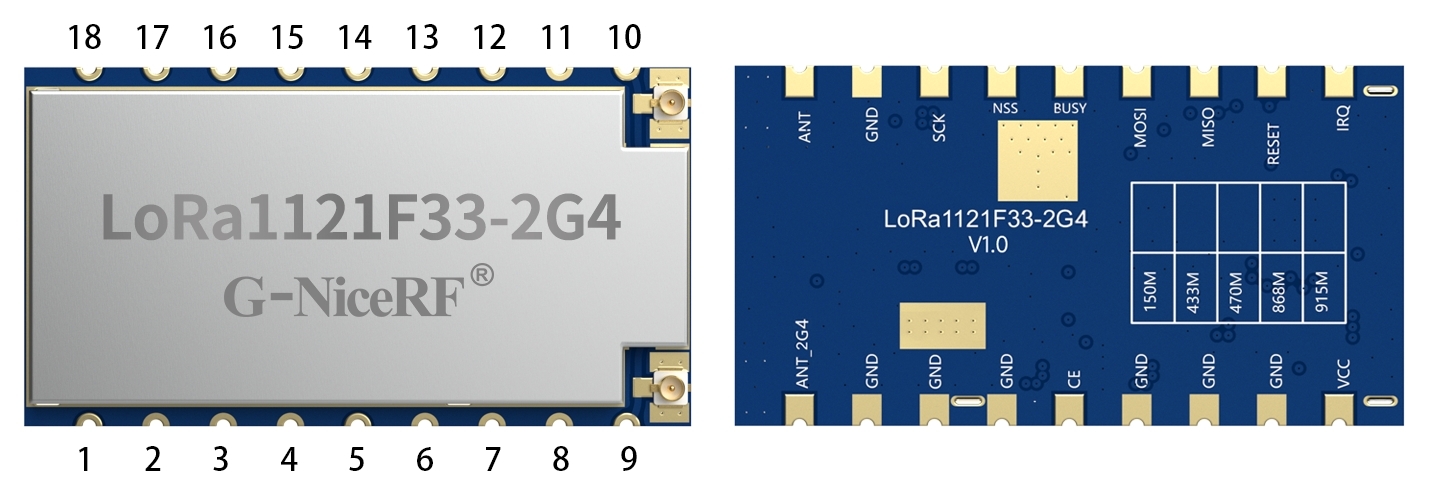

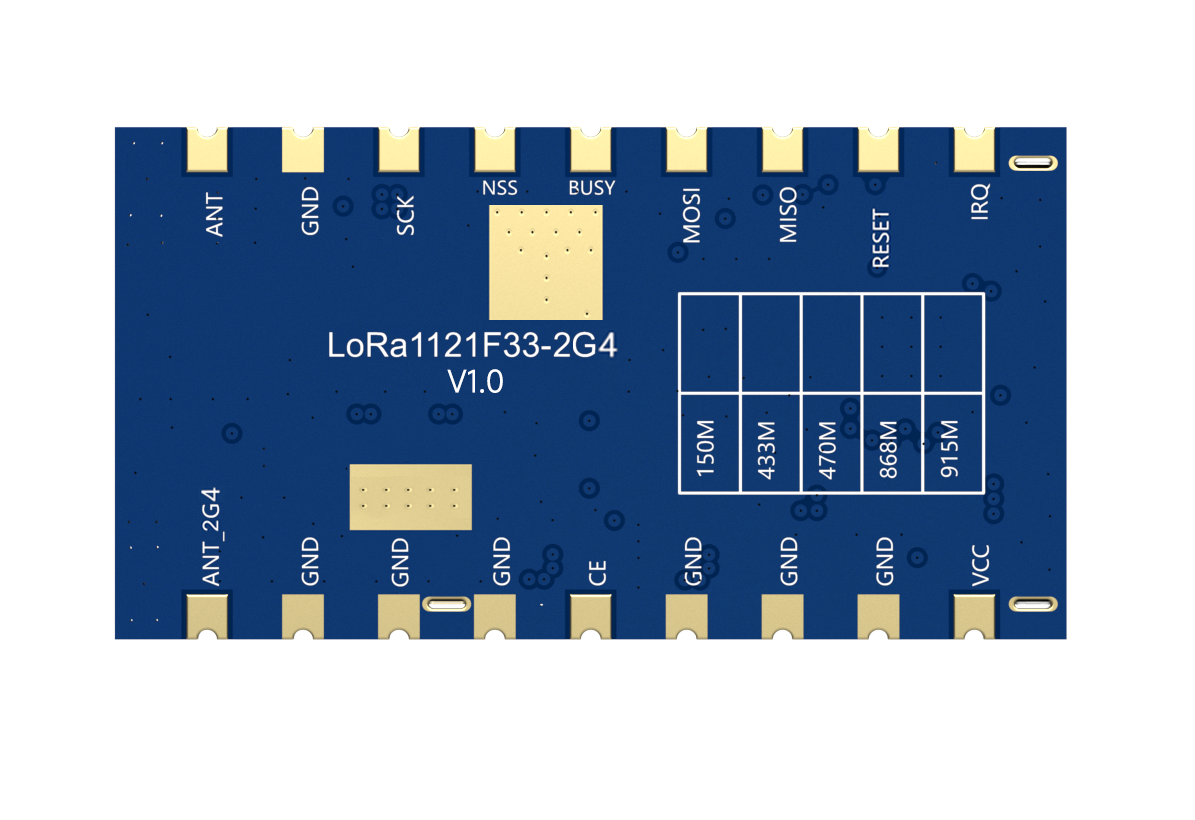

脚位编号

引脚定义

I/O

IO电平

描  述

1

VCC

接电源正极

2,3,4,6,

7,8,11

GND

接电源负极

5

CE

I

0-5.5V

内部LDO的使能控制脚,拉高或者悬空工作,接地休眠,内部有上拉电阻

9

ANT_2G4

2.4GHz天线接口，外接50欧天线

10

ANT

Sub-G天线接口，外接50欧天线

12

SCK

I

0-3.3V

SPI 时钟输入

13

NSS

I

0-3.3V

SPI片选输入

14

BUSY

O

0-3.3V

用于状态指示，详情查看芯片资料

15

ANTA    MOSI

I

0-3.3V

SPI数据输入

16

MISO

O

0-3.3V

SPI数据输出

17

RESET

I

0-3.3V

复位触发输入,具体见芯片规格书

18

IRQ

O

0-3.3V

多用途数字接口，具体见芯片规格书
