LoRa1276： 868MHz LoRa无线收发模块

LoRa1276 LoRa无线收发模块采用 Semtech 公司的SX1276 器件，该器件采用了 LoRa 扩频调制跳频技术，其通信距离，接收灵敏度都远超现在的 FSK、GFSK 调制，且多个传输的信号占用同一个信道而不受影响，具有超强的抗干扰性。此模块设计 100mW 的输出功率，体积十分小巧，在无线抄表，远程工控等行业得以广泛地应用。
LoRa1276严格使用无铅工艺生产和测试，符合 RoHS、Reach 标准。

联系我们

规格书&附件下载

产品规格书：LoRa127X 100mW LoRa无线收发模块 V3.0.pdf

封装尺寸：Lora1278-1276 RF1212 PRO series package 2018.rar

示例代码：Lora1278 Lora1276 demo_ch.rar

其它附件：Arduino-lora.pdf

其它附件：sx1276_77_78_79.pdf

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	1.8	3.3	3.7	V
工作温度范围	-40		85	℃
电流消耗
接收电流		10.8		mA
发射电流		120		mA	@20dBm
休眠电流		1		uA
射频参数
频率范围	403	433	463	MHz	@433MHz
	470	490	510	MHz	@490MHz
	800	868	900	MHz	@868MHz
	900	915	1000	MHz	@915MHz
调制速率	1.2		300	Kbps	FSK
调制速率	0.018		37.5	Kbps	LoRa
发射功率范围	-1		20	dBm
接收灵敏度		-123		dBm	@FSK data=1.2kbps, Fdev=10kHz
接收灵敏度		-139		dBm	@LoRa BW=125KHz_SF = 12_CR=4/5

产品特点

频率范围：868 MHz（可定制 137-1020 MHz）
灵敏度：-139dBm @LoRa
最大输出功率：20 dBm
低接收电流：10.8 mA
休眠电流 < 1.5uA
LoRa、(G)FSK 调制模式
内置天线静电保护
数据传输率：1.2-300 Kbps @FSK 0.018-37.5 Kbps @LoRa
127 分贝动态范围 RSSI
256 个字节 FiFo 与 CRC 跳频功能
内置温度传感器和低电量指示灯
工作温度范围：-40 ~ +85 °C

应用领域

远程抄表
工业控制
家庭自动化遥测
玩具控制
传感器网络
轮胎气压监测
健康监测
无线 PC 外围设备

LoRa无线收发模块LoRa1276的典型应用电路

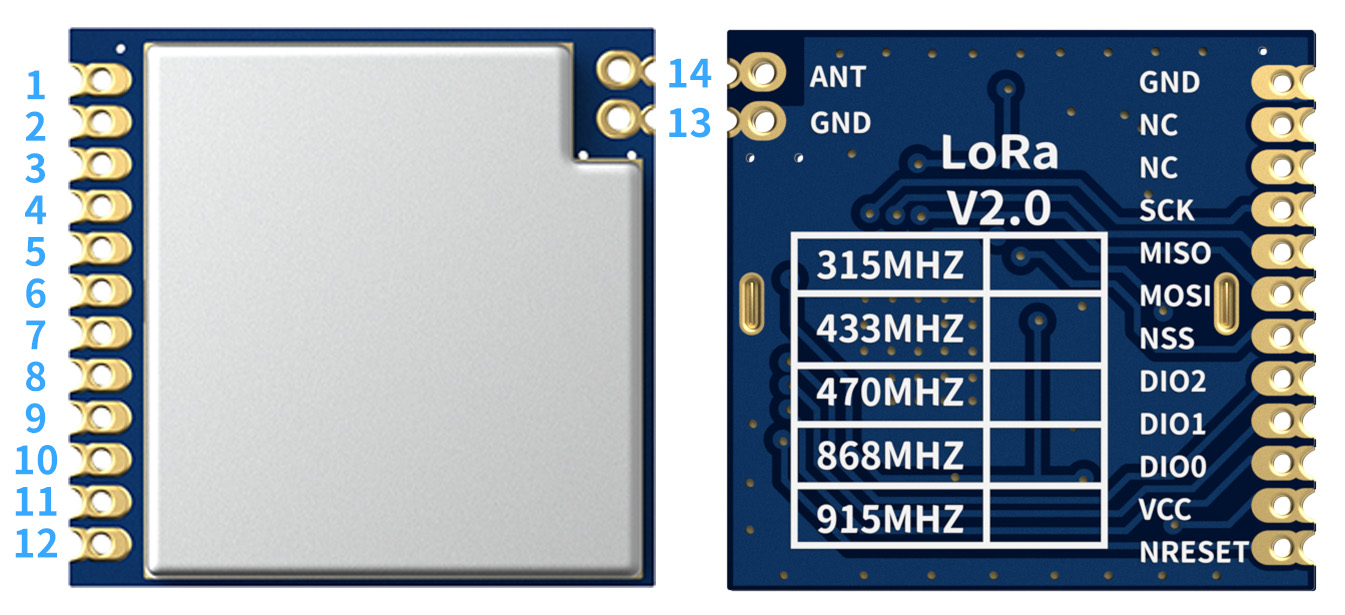

LORA1276 引脚图

脚位编号	引脚定义	描述
1	GND	接电源地
2	NC	空脚
3	NC	空脚
4	SCK	SPI时钟输入
5	MISO	SPI数据输出
6	MOSI	SPI数据输入
7	NSS	SPI片选输入
8	DIO2	数字I/O,可自定义
9	DIO1	数字I/O，可自定义
10	DIO0	数字I/O，可自定义
11	VCC	电源正输入（默认3.3V）
12	NRESET	复位触发输入
13	GND	接电源地
14	ANT	接50欧的同轴天线

LoRa无线收发模块LoRa1276的机械尺寸

型号	认证	发射功率	频率(MHZ)	尺寸(mm)
LoRa1121F33-1G9		1W/2W	Sub-G/S	39213.3
LoRa1121F33-2G4		1W/2W	Sub-G/2400	39213.3
LoRa1120		160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-868	CE	160mW/22dBm	868	16162.1
LoRa-CC68-915	FCC	160mW/22dBm	915	16162.1
CC68-C1	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-X1		160mW/22dBm	433/470/868/915	12.513.81.8
LoRa1262-868	CE	160mW/22dBm	868	16162.1
LoRa1262-915	FCC	160mW/22dBm	915	16162.1
LoRa1268		160mW/22dBm	433/470	16162.1
LoRa1262F30		2W/33dBm	868/915	38204
LoRa1268F30		2W/33dBm	433/470	38204
LoRa1268F30-mini		1W/30dBm	433/470	26.4162.7
LoRa1276-C1-868	CE	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1276-C1-915	FCC/IC	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1278-C1	CE	100mW/20dBm	150/433/470	16162.1
LoRa1278		100mW/20dBm	150/433/470	1717.32.3
LoRa1276-915	FCC	100mW/20dBm	150/433/470/868/915	1717.32.3
LoRa1278F30		1W/30dBm	150/433/470	38204
LoRa1276F30		500mW/27dBm	150/433/470/868/915	38204
LoRa1280		17.78mW/12.5dBm	2400	16162.1
LoRa1281		17.78mW/12.5dBm	2400	16162.1
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1280-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa1281-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa128XF27	FCC/CE	500mW/27dBm	2400	31.515.83.2
LoRa1280F27-TCXO		500mW/27dBm	2400	31.515.83.2
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
SA618F30-FD	全双工	1W/30dBm	410-490 MHz	24*39.3
