SA628F22Pro ： 带中继全双工数据通信对讲机模块 近距离人声识别近场降噪

参数

测试条件

最小

典型

最大

单位

工作电压范围

3.5

4

5.5

V

工作温度范围

-30

25

70

℃

电 流 消 耗

休眠电流

66

uA

接收电流

@SA628F22

53

mA

@SA628F22Pro

76

@4V,8欧,2W音频输出

450

mA

发射电流（高功率）

4.2v,@22dBm

130

mA

射 频 参 数

工作频率范围

UHF

420

510

MHz

可定制频率范围

150

960

MHz

默认出货频率

UHF(间隔1MHz)

440.125

455.125

MHz

发射功率

出货默认最大功率

0

22

dBm

二次谐波

-36

dBm

发射带宽

500

KHz

接收灵敏度

-117

dBm

音频参数

调制灵敏度

10

100　

mV

接收信噪比

90

dB

频率响应

60

3800

Hz

音频输出功率（line out)

负载16欧

40　

mW

音频输出功率（SPK+,SPK-)

负载8欧

2000　

mW

延时参数

2通道

80

100

120　

ms

3通道

120

160

180

ms

4通道

160

200

240　

ms

6通道

240

300

360　

ms

8通道

320

400

480

ms

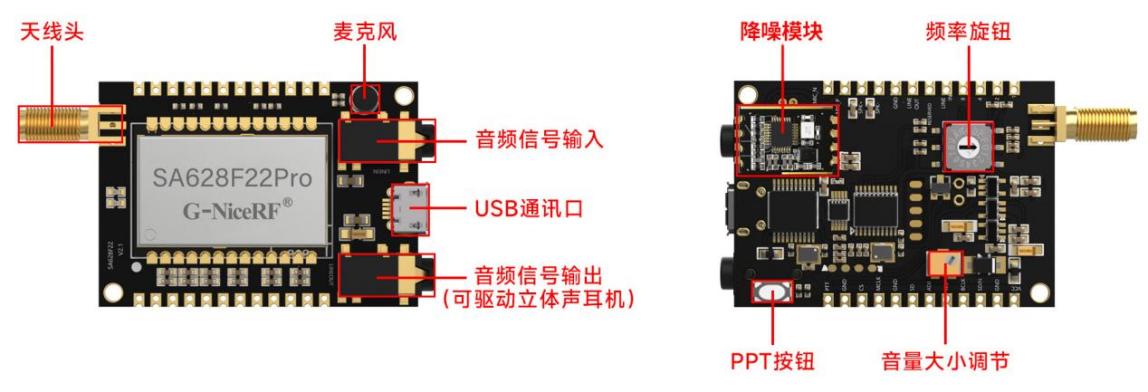

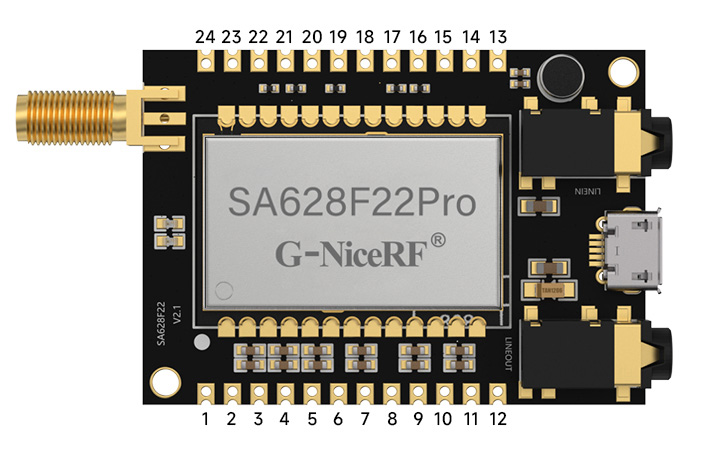

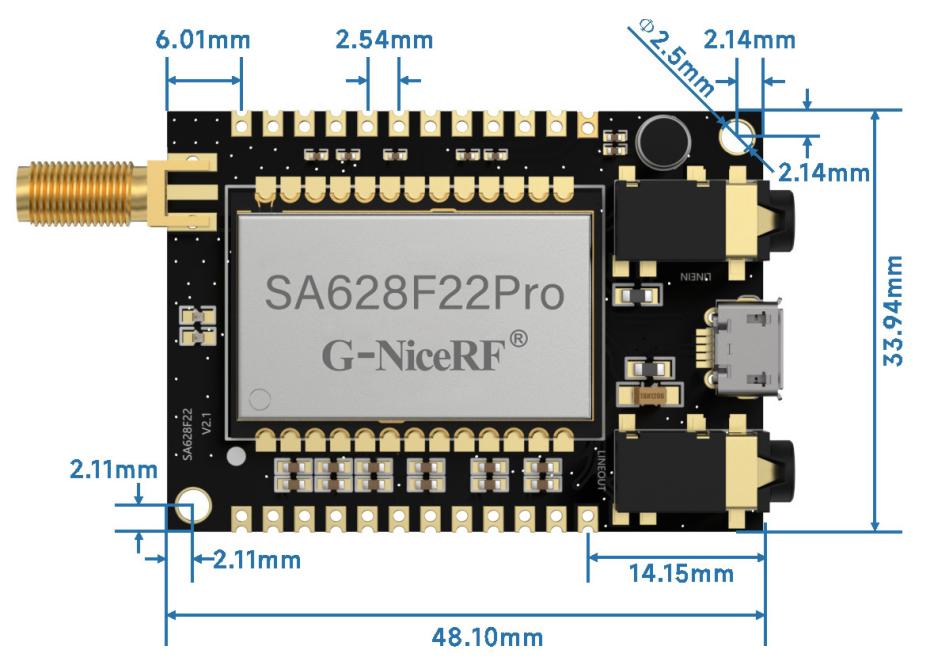

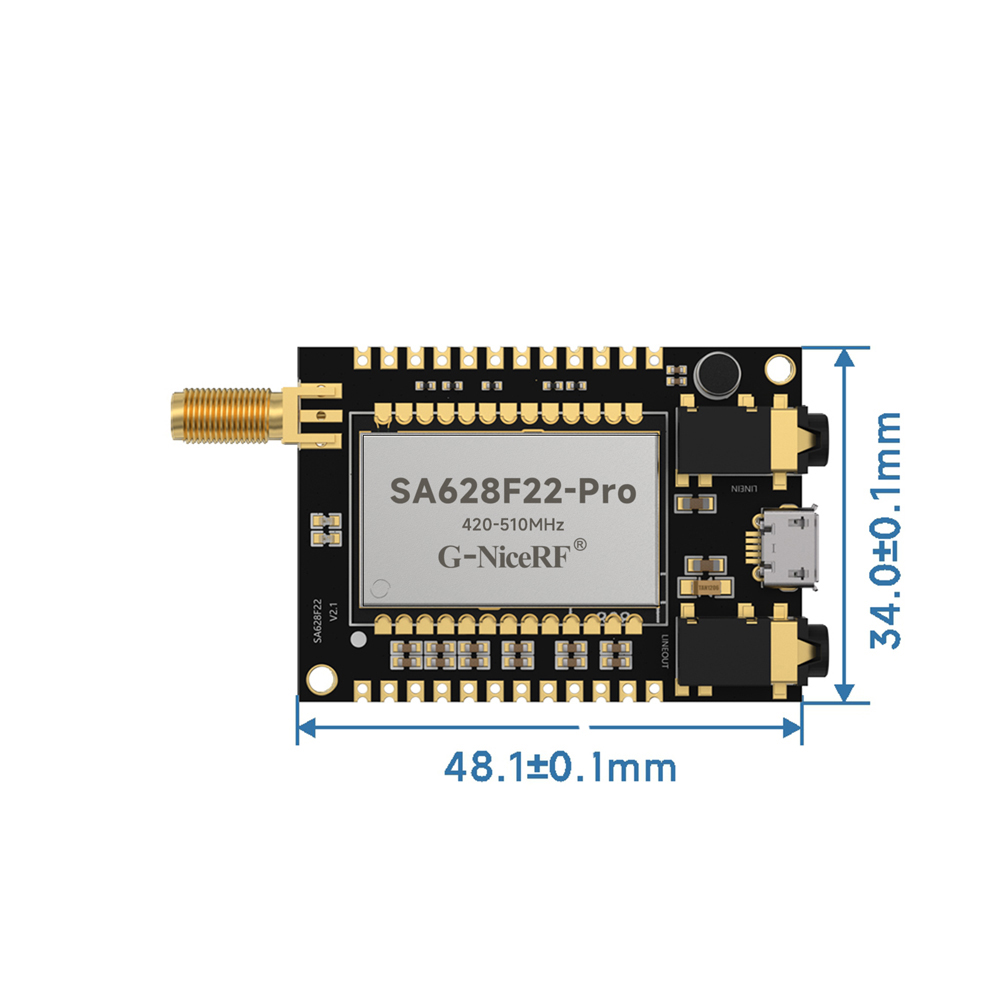

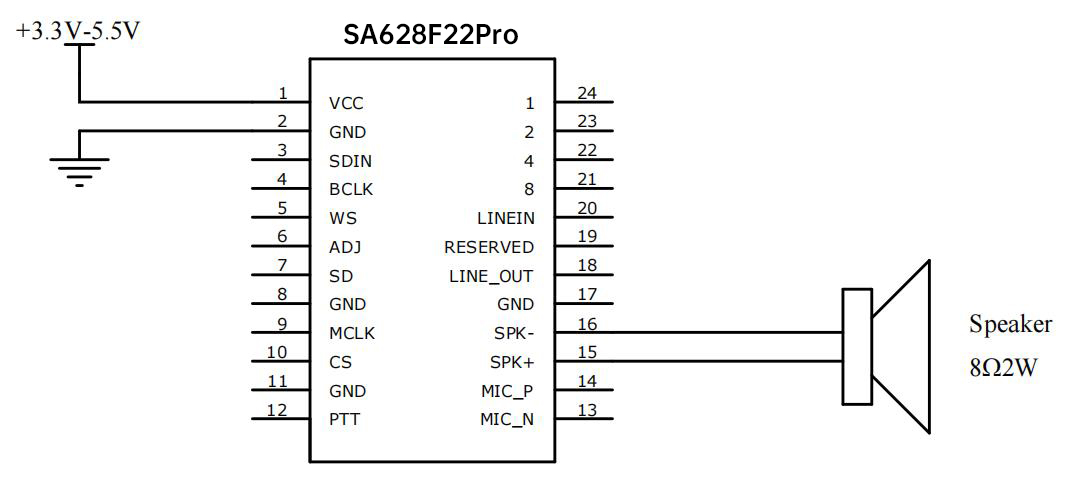

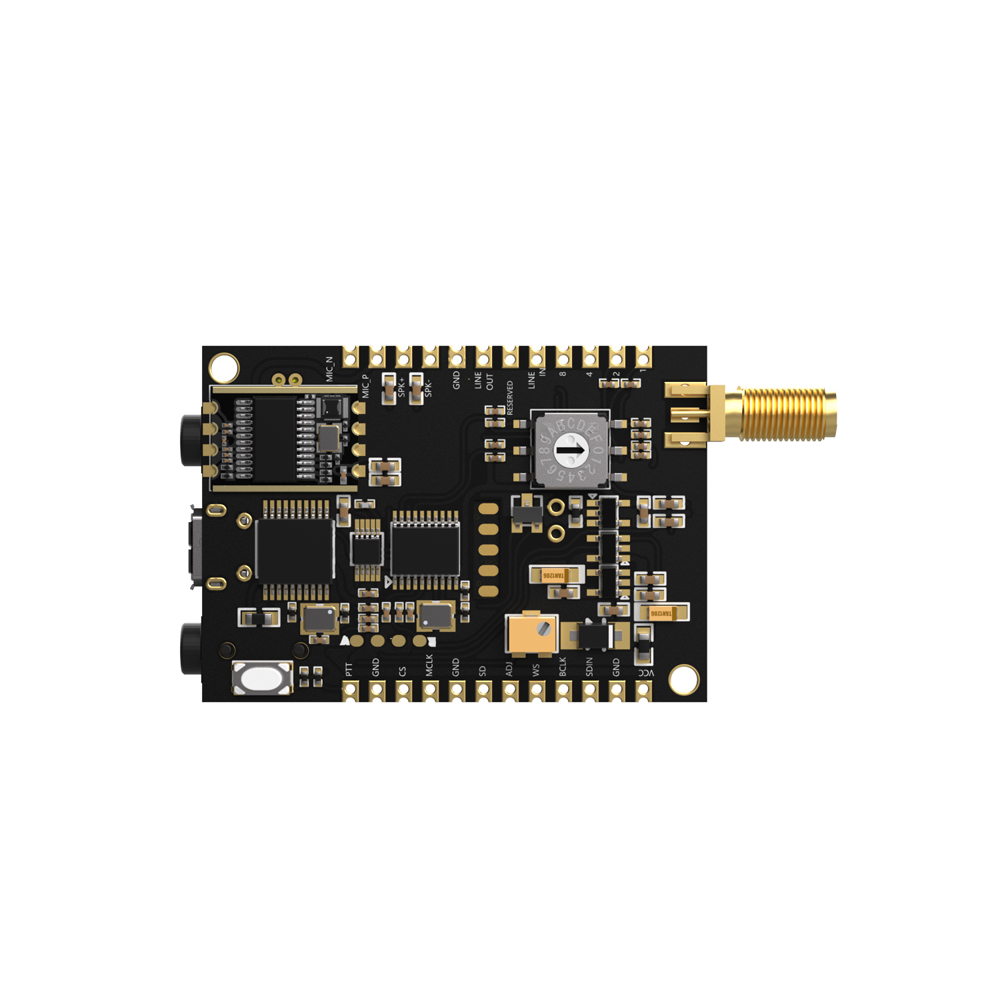

脚位编号

引脚定义

描述

1

VCC

接电源正极.(3.3-5.5V)

2,8,11,17

GND

接电源负极

3

SDIN

外接I2S(0-3.3V)

4

BCLK

外接I2S(0-3.3V)

5

WS

外接I2S(0-3.3V)

6

VOL-ADJ

可外接50K的音量电位器

7

SD

外接I2S(0-3.3V)

9

MCLK

外接I2S(0-3.3V)

10

CS

模块休眠脚，高电平工作，低电平休眠，有内部上拉，默认高电平。

12

PTT

发射控制脚，拉低发射。有内部上拉，默认高电平。

13

MIC_N

外接咪头的负极

14

MIC_P

外接咪头的正极

15

SPK+

外接8欧2W喇叭

16

SPK-

外接8欧2W喇叭

18

LINEOUT

可外接16欧的耳机

19

Reserved

模块测试脚，用户悬空不接

20

LINEIN

外接音频输入信号，最大1VRMS

21

8

频率16通道8421编码，第8位，默认高电平输出

22

4

频率16通道8421编码，第4位，默认高电平输出

23

2

频率16通道8421编码，第2位，默认高电平输出

24

1

频率16通道8421编码，第1位，默认高电平输出
