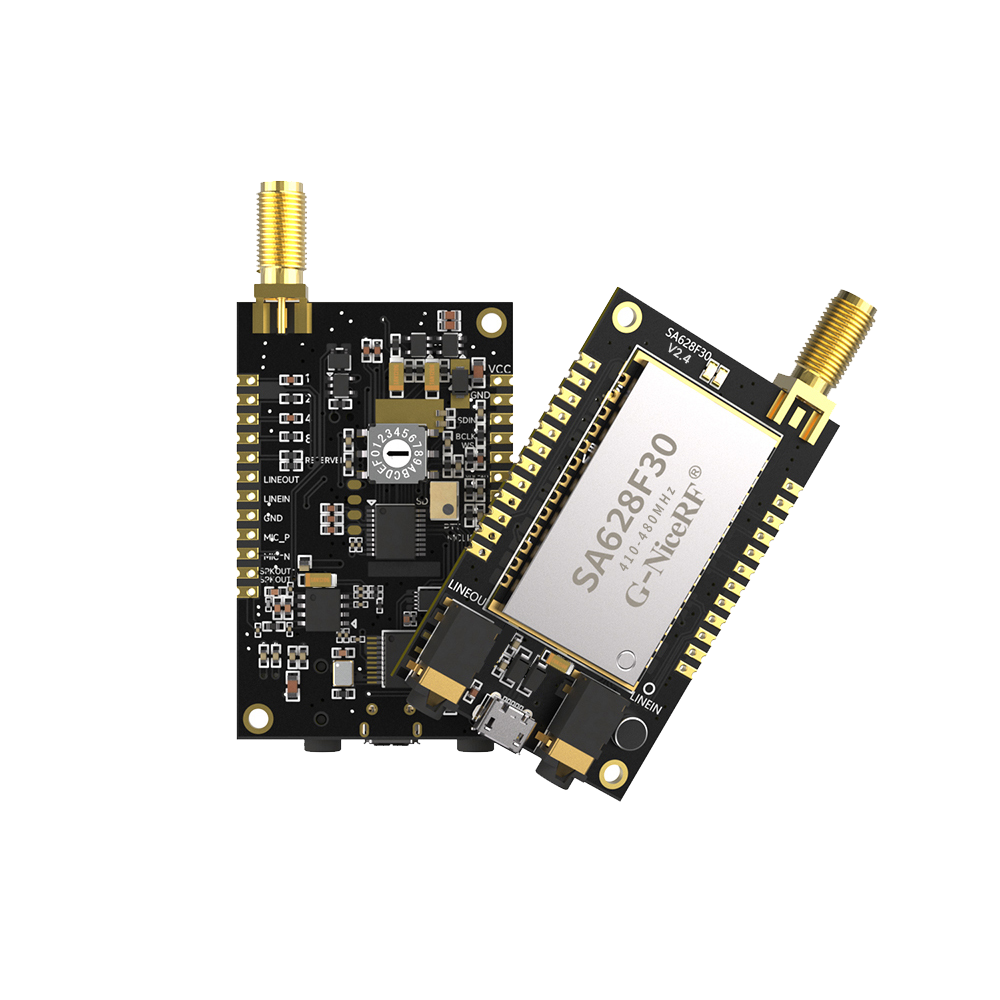

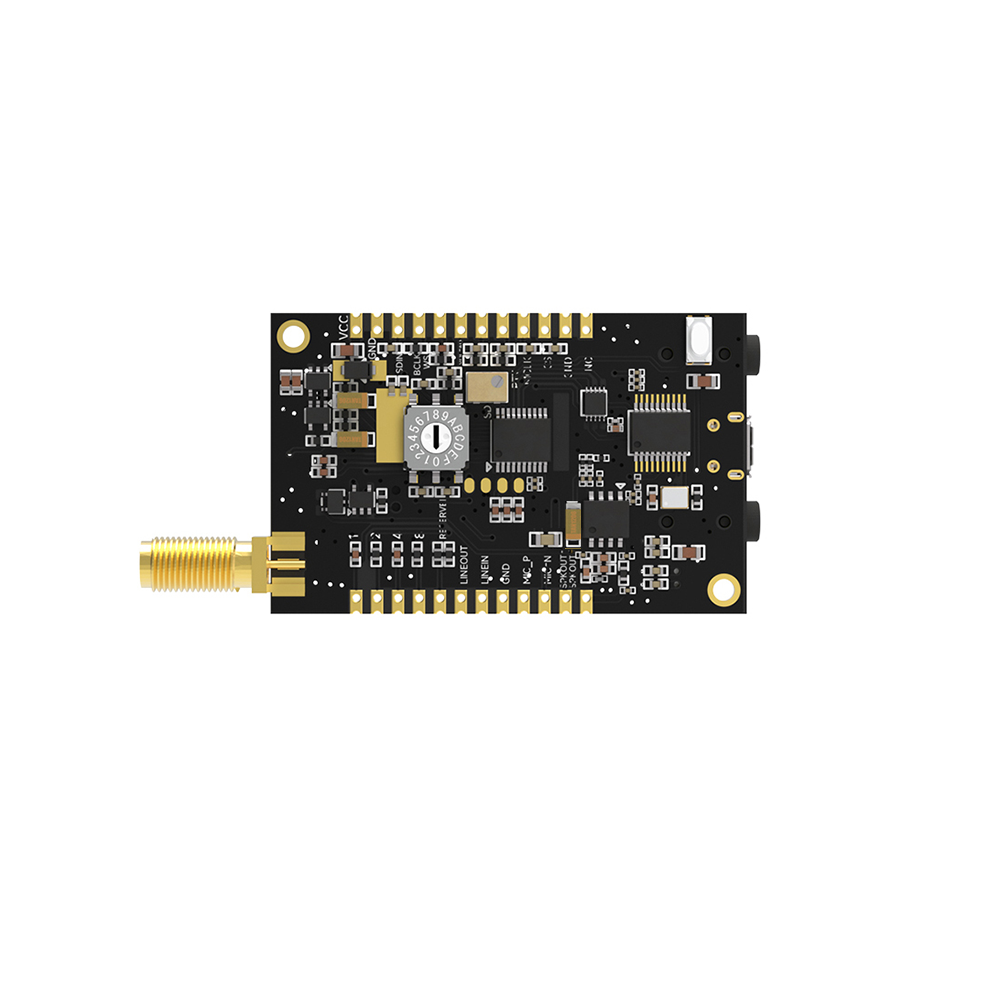

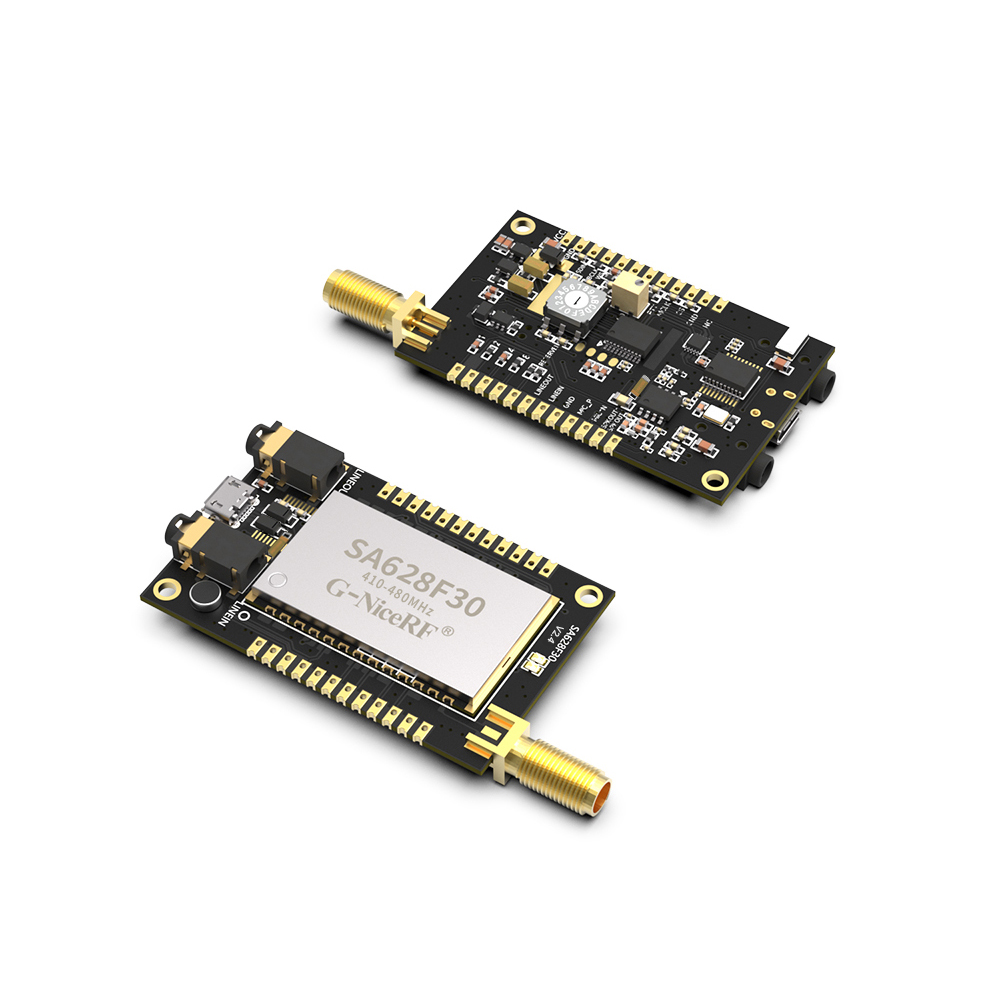

SA628F30 ：1W远距离全双工16K采样无线传输音频模块
SA628F30是一款高性价比、高集成的全双工无线数据语音一体通话模块。用户可通过USB串口搭配友好的PC界面来读取和设置模块内部的相关参数，并对其收发功能进行控制。通过串口，还可以直接进行数据的收发通讯，实现全双工、带MESH组网中继的的无线数传功能。
SA628F30模块内置了高速微控制器、高性能射频芯片及功放，用户在使用中，只需外接电源和喇叭，便可轻松实现数字语音的远程无线传输，操作简便快捷。模块采用了宽带扩频技术，具有功耗低、距离远、频率调节灵活等特点。用户可通过I2S数字音频或模拟音频两种接口来实现语音信号的无线传输。
SA628F30模块支持多路并发并收功能和MESH自组网。同时支持空中升级或者串口升级。
SA628F30严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。
联系我们
分享产品：
产品规格书：SA628F30 支持Mesh自组网与并发 高集成全双工无线数字音频传输模块V1.4.pdf
PC软件：SA618 SA628 series configuration tool_V1.3.zip
其它附件：SA618 SA628 PC操作指南V1.0.pdf
其它附件：SA628软件设置连接视频(1).mp4
产品规格书：SA628F30操作视频
其它附件：SA6x8_915_V2.1.zip
|
参 数 |
测试条件 |
最 小 |
典 型 |
最 大 |
单 位 |
|
工作电压范围 |
|
3.3 |
4 |
5.5 |
V |
|
工作温度范围 |
|
-30 |
25 |
70 |
℃ |
|
电 流 消 耗 |
|||||
|
休眠电流 |
|
|
65 |
|
uA |
|
接收电流 |
@无音频输出 |
|
75 |
|
mA |
|
发射电流（高功率） |
4.2v,@30dBm |
|
450 |
|
mA |
|
射 频 参 数 |
|||||
|
工作频率范围 |
UHF |
410 |
|
480 |
MHz |
|
可定制频率范围 |
|
150 |
|
960 |
MHz |
|
默认出货频率 |
UHF(间隔1MHz) |
440.125 |
|
455.125 |
MHz |
|
发射功率 |
出货默认最大功率 |
15 |
30 |
32 |
dBm |
|
发射带宽 |
|
|
500 |
|
KHz |
|
接收灵敏度 |
|
|
-117 |
|
dBm |
|
音 频 参 数 |
|||||
|
调制灵敏度 |
|
|
10 |
100 |
mV |
|
接收信噪比 |
|
|
90 |
|
dB |
|
频率响应 |
|
60 |
|
3800 |
Hz |
|
音频输出功率（line out) |
负载16欧 |
|
|
40 |
mW |
|
音频输出功率（SPK+,SPK-) |
负载8欧 |
|
|
2000 |
mW |
|
延时参数 |
2通道 |
|
80 |
|
ms |
|
3通道 |
|
120 |
|
ms |
|
|
4通道 |
|
160 |
|
ms |
|
|
6通道 |
|
240 |
|
ms |
|
|
8通道 |
|
320 |
|
ms |
|
产品特点
- 频率范围：UHF 410-480MHz (可定制150-960 MHz)
- USB串口通讯接口
- PC软件配置，简易操作
- 8通道全双工数据/语音通讯
- 支持回音消除功能
- 按键对讲和VOX对讲双模式
- OTA空中升级和串口升级
- I2S数字音频+ 模拟音频
- LineIn + Mic输入
- MESH组网、并发并收
- 开阔地传输距离约3-4公里
- 接收灵敏度高达-117 dBm
- 超低功耗休眠模式
应用领域
- 消防应急通信
- 地铁，隧道通信
- 骑行系统
- 高端全双工对讲机
- 会议电话系统
- 楼宇小区安防系统
- 特种场景的安保
- 耳麦式对讲机
- 特殊工种作业对讲
|
脚位编号 |
引脚定义 |
描 述 |
|
1 |
SPKOUT+ |
外接8欧2W喇叭 |
|
2 |
SPKOUT- |
外接8欧2W喇叭 |
|
3 |
MIC_N |
外接咪头的负极 |
|
4 |
MIC_P |
外接咪头的正极 |
|
5,14,23 |
GND |
接电源负极 |
|
6 |
LINEIN |
外接音频输入信号，最大1VRMS |
|
7 |
LINEOUT |
可外接16欧的耳机 |
|
8 |
Reserved |
模块测试脚，用户悬空不接 |
|
9 |
8 |
频率16通道8421编码，第8位，默认高电平输出 |
|
10 |
4 |
频率16通道8421编码，第4位，默认高电平输出 |
|
11 |
2 |
频率16通道8421编码，第2位，默认高电平输出 |
|
12 |
1 |
频率16通道8421编码，第1位，默认高电平输出 |
|
13 |
VCC |
接电源正极.(3.3-5.5V) |
|
15 |
SDIN |
外接I2S(0-3.3V) |
|
16 |
BCLK |
外接I2S(0-3.3V) |
|
17 |
WS |
外接I2S(0-3.3V) |
|
18 |
VOL-ADJ |
可外接50K的音量电位器 |
|
19 |
SD |
外接I2S(0-3.3V) |
|
20 |
PTT |
发射控制脚，拉低发射。有内部上拉，默认高电平。 |
|
21 |
MCLK |
外接I2S(0-3.3V) |
|
22 |
CS |
模块休眠脚，高电平工作，低电平休眠，有内部上拉，默认高电平。 |
|
24 |
NC |
| 型号 | 认证 | 输出功率 | 频率（MHz） | 尺寸（mm） | 特点 | 规格书 |
|---|---|---|---|---|---|---|
| SA618F22 | 160mW/22dBm | 420~510 | 30.2*20.1*3.28 | 8通道并发,MESH -低功耗睡眠 回声消除 OTA升级 |
|
|
| SA618F22-C1 | FCC/CE | 160mW/22dBm | 420~510 | 30.2*20.1*3.28 | 优化音频算法，8人同享最高音质 |
|
| SA618F30 | 1W/32dBm | 410~480 | 39.3*24*3.2 | 8通道并发,MESH -低功耗睡眠 回声消除 OTA升级 |
|
|
| SA618F30-C1 | 1W/32dBm | 410~480 | 39.3*24*1.8 | 优化音频算法，8人同享最高音质 |
|
|
| SA618F30-DZ | 1W/32dBm | 410~480 | 39.3*24*1.8 | 双天线设计 |
|
|
| SA618F30-FD | 1W/32dBm | 410~480 | 39.3*24*1.8 | 8通道全双工 |
|
|
| SA628F22 | 160mW/22dBm | 420~510 | 48.10*33.94 | SA618F22应用板 |
|
|
| SA628F22Pro | 160mW/22dBm | 420~510 | 48.10*33.94 | SA628F22基础上增加降噪功能 |
|
|

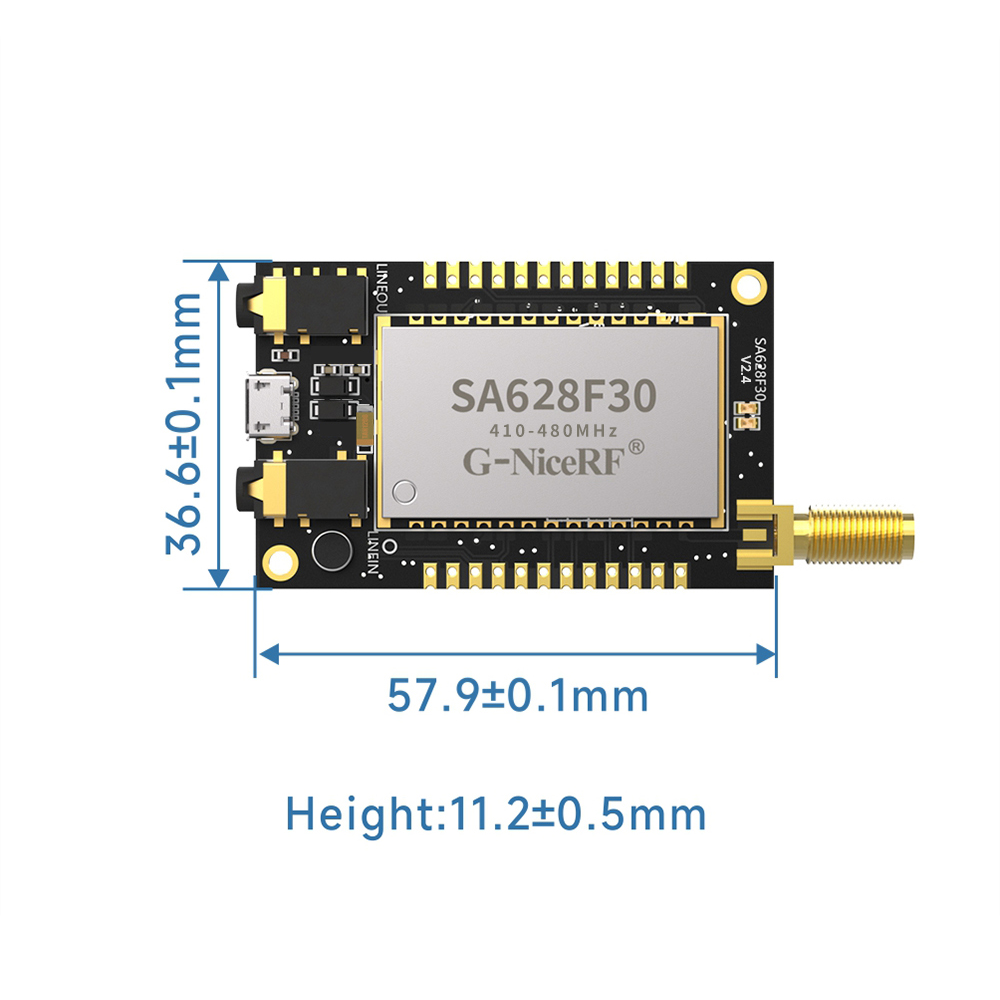

| SA628F30 | 1W/32dBm | 410~480 | 57.9*36.6 | SA618F30应用板 |
|
|
| SA628F39 | 8W/40dBm | 400~470 | 104*90*46.2 | 8W大功率全双工音频模块 |
|
|
| NR60 | / | / | 14*10*1.85 | 降噪音频模块 |
|
|
| PA01F39 | 150-190MHz,300-350MHz，400-470MHz | 5503*24.08 | FEM功率放大模块，低噪声放大 |
|
