SK106：大功率1W LoRa扩频工业级无线模拟量采集模块

SK106 系列是我公司推出的一款采用 LoRa 调制的工业级远程无线模拟量（4-20mA）及开关量控制组合模块，分别为信号采集模块 SK106-TX 及信号输出模块 SK106-RX。该款模块需组合使用，SK106-TX 提供了四路数字信号输入、四路电流模拟量（4-20mA）输入接口；SK106-RX提供四路开关控制接口、四路电流模拟量（4-20mA）输出接口，具有接口简单、工作可靠等特点。用户还可以结合友好的 PC 界面通过串口配置修改模块内部的相关参数。模块上的拨码开关可以更换模块的工作频率（16 组可选）、工作模式、通讯组 ID 等，使用灵活方便。该款模块可将有线环境替代成无线的控制，从而大大降低了人工布线的成本。
SK106 系列严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。

联系我们

规格书&附件下载

产品规格书：SK106 1W 工业级远距离模拟量采集模块V1.5.pdf

PC软件：SK106 Neutral configuration software.rar

其它附件：NiceRF-SK106.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

注：以下参数为12V供电，室温25℃测试所得。

下表为SK106-TX模块的电气参数：

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	10	12	30	V
工作温度范围	-40	25	85	℃
电流消耗
接收电流		< 50		mA
发射电流		< 350		mA
射频参数
发射功率	> 30	31	32	dBm	@433MHz，490MHz
发射功率		27		dBm	@868MHz，915MHz
接收灵敏度		< -132		dBm

下表为SK106-RX模块的电气参数：

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	10	12	30	V
工作温度范围	-40	25	85	℃
电流消耗
接收电流		< 40		mA
发射电流		< 300		mA
射频参数
发射功率	> 30	31	32	dBm	@433MHz，490MHz
发射功率		27		dBm	@868MHz，915MHz
接收灵敏度		< -132		dBm

产品特点

空旷传输距离可达 5000 米
16 个信道可选
LoRa 扩频调制模式
即时／定时工作模式选择
485 接口配置模块参数
输入 0～20mA
开关及 4-20mA 组合控制
灵敏度：-132 dBm
最大输出功率：1.5W
工作电压 10～30 V
工作温度范围：-40 ～ +85 ℃
重量：143g

应用领域

工业现场传感器、变送器信号采集
自动化数据采集系统
楼宇自动化、安防、机房设备无线监控、门禁系统
交通、石油钻井、报警，同时也可广泛适用于位移、转速、温度、压力、流量、水位的实时监测

模拟量采集模块SK106的典型应用电路


SK106-TX	SK106-RX

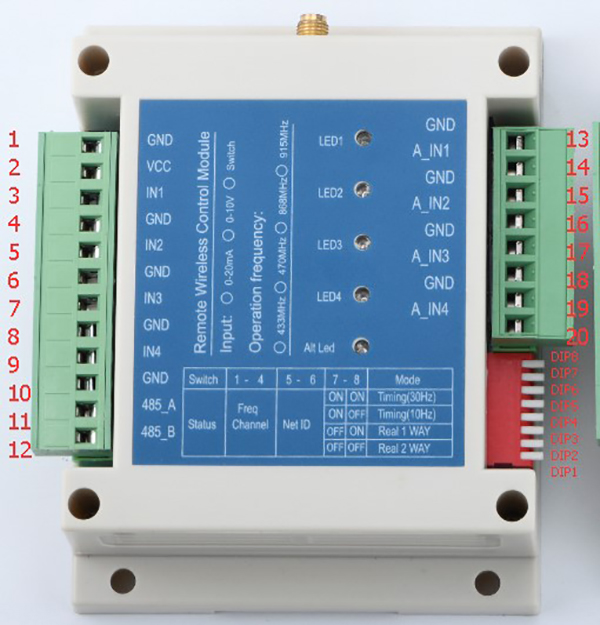

脚位序号	引脚定义		描述
	SK106-TX	SK106-RX	SK106-TX	SK106-RX
1	GND	GND	接电源负极
2	VCC	VCC	接电源正极
3	IN1	A_OUT1	第一路开关量输入，短接有效	第一路模拟量输出
4	GND	GND
5	IN2	A_OUT2	第一路开关量输入，短接有效	第二路模拟量输出
6	GND	GND
7	IN3	A_OUT3	第一路开关量输入，短接有效	第三路模拟量输出
8	GND	GND
9	IN4	A_OUT4	第一路开关量输入，短接有效	第四路模拟量输出
10	GND	GND
11	485_A	485_A	485接口A
12	485_B	485_B	485接口B
13	GND	OUT1	第一路模拟量输入	第一路继电器控制输出
14	A_IN1
15	GND	OUT2	第二路模拟量输入	第二路继电器控制输出
16	A_IN2
17	GND	OUT3	第三路模拟量输入	第三路继电器控制输出
18	A_IN3
19	GND	OUT4	第四路模拟量输入	第四路继电器控制输出
20	A_IN4

模拟量采集模块SK106的机械尺寸

型号	接口	通道数	通讯模式	发射功率	尺寸（mm）
SK509	I/O	四路	双向	5W	90*115
SK200Pro-100mW	I/O,UART	单路	单向	100mW	49.5*32.2
SK200Pro-1W	I/O,UART	单路	单向	1W	61.5*59
SK200Pro-2W	I/O,UART	单路	单向	2W	45*55
SK200Pro-5W	I/O,UART	单路	单向	5W	90*104
SK200PRO-U-100mW	UART	单路	单向	100mW	49.5*32.2
SK200PRO-U-1W	UART	单路	单向	1W	61.5*59
SK200PRO-U-2W	UART	单路	单向	2W	55*45
SK200PRO-U-5W	UART	单路	单向	5W	90*104
SK108H	I/O	四路	双向	1W	90*115
SK108U	I/O,UART	四路	单向	100mＷ~5W	90*115
SK109	I/O	四路	双向	1.5W	90*115
SK106	4-20mA	四路	单向	1.5W	90*115
SK100	I/O,UART	单路	单向	100mＷ~5W	90*115
