SK100系列：多功率可选 单路开关 多功能开关量模块
SK100系列是我司推出的工业级远程无线单路开关控制模块，发射功能从100mW到5W可选。它提供了单路信号輸入及单路控制输出接口。具有接口简单、工作可靠等特点。用户还可结合友好的PC界面来配置修改模块的参数。多对同时通讯不会相互干扰，使用灵活方便。用户可便捷地将原来有线的环境替换成无线的控制，从而大大降低了人工布线的成本。
SK100系列严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。
联系我们
分享产品：
规格书&附件下载
产品规格书：SK100系列无线单路开关量模块 V3.4.pdf
PC软件：SK100_PC software.rar
性能参数
特点&应用

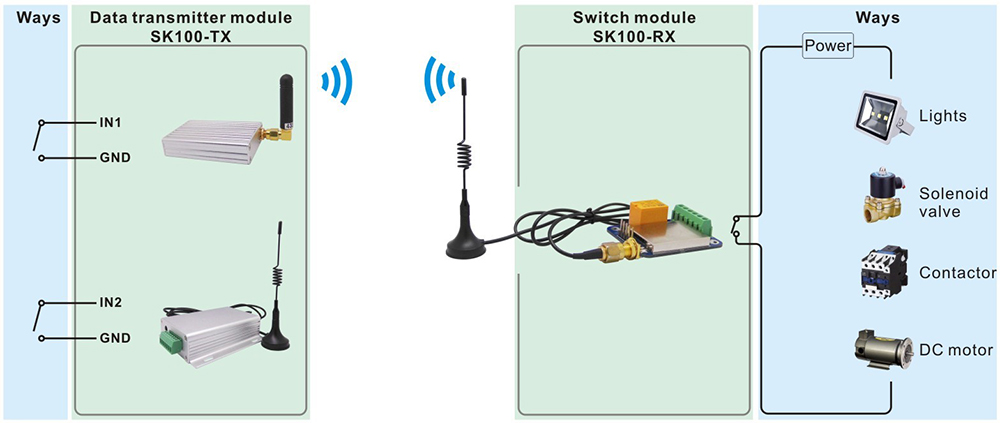

典型应用电路
引脚定义
机械尺寸（单位：mm）
系列产品
注：SK100-TX有不同功率，不同发射功率的模块电气参数不同，具体参数如下所示：
| 参 数 | 最 小 | 典 型 | 最 大 | 单 位 | 条 件 |
| 工 作 条 件 | |||||
| 工作电压范围 | 3.3 | 5.0 | 6.5 | V | @100mW,500mW |
| 4.5 | 5.0 | 6.5 | V | @2W | |
| 9 | 12 | 18 | V | @3W | |
| 9 | 12 | 30 | V | @5W | |
| 工作温度范围 | -40 | 25 | +85 | ℃ | |
| 电 流 消 耗 | |||||
| 静态电流 | 25 | 30 | 33 | mA | |
| 发射电流 | 95 | mA | @100mW | ||
| 350 | mA | @500mW | |||
| 900 | mA | @2W | |||
| 600 | mA | @3W | |||
| 1.8 | A | @5W | |||
以下为SK100-RX模块的电气参数：
| 参 数 | 最 小 | 典 型 | 最 大 | 单 位 | 条 件 |
| 运 行 条 件 | |||||
| 工作电压范围 | 4.5 | 5.0 | 6.0 | V | |
| 射 频 参 数 | |||||
| 接收电流 | 25 | mA | |||
| 接收灵敏度 | -121 | dBm | |||
产品特点
- 发射端功率大小可选（100mW～5W）
- 40个信道可选
- PC可配置参数
- 多种工作模式可选（订货时需说明）
- GFSK调制模式
- 天线自动匹配及双向开关控制
- 灵敏度：-121 dBm
- 工作温度范围：-40～ +85℃
应用领域
- 开关量远程控制
- 安防系统
- 无线遥控门禁
- 水泵无线控制
SK100-TX发射端：
100mW,500mW,2W发射端
3W,5W发射端
| 脚位编号 | 引脚定义 | 描述 |
| 1 | VCC | 接电源正极 |
| 2 | GND | 接电源地 |
| 3 | TXD | 串口发射数据 / 配置模式参数设置 |
| 4 | RXD | 串口接收数据 / 配置模式参数设置 |
| 5 | SET | 配置参数使能（低电平使能参数配置，默认高电平输出） |
| 6 | CS | 开关信号输入脚（内部有上拉，悬空或接地） |
SK100-RX接收端：
| 脚位编号 | 引脚定义 | 描述 |
| 1 | VCC | 电源正级 |
| 2 | GND | 电源负极 |
| 3~4 | OPEN | 继电器常开触点 |
| 5~6 | CLOSE | 继电器常闭触点 |
| 7 | VCC | 配置参数模式 电源接入口 |
| 8 | GND | |
| 9 | TXD | 配置参数模式 串口通讯口 |
| 10 | RXD | |
| 11 | SET | 参数配置脚，低电平进配置模式 |
接收端模块：
发射端模块（3W,5W）
发射端模块（100mW，500mW,2W）
| 型号 | 接口 | 通道数 | 通讯模式 | 发射功率 | 尺寸（mm） | 规格书 |
|---|---|---|---|---|---|---|
| SK509 | I/O | 四路 | 双向 | 5W | 90*115 |
|
| SK200Pro-100mW | I/O,UART | 单路 | 单向 | 100mW | 49.5*32.2 |
|
| SK200Pro-1W | I/O,UART | 单路 | 单向 | 1W | 61.5*59 |
|
| SK200Pro-2W | I/O,UART | 单路 | 单向 | 2W | 45*55 |
|
| SK200Pro-5W | I/O,UART | 单路 | 单向 | 5W | 90*104 |
|
| SK200PRO-U-100mW | UART | 单路 | 单向 | 100mW | 49.5*32.2 |
|
| SK200PRO-U-1W | UART | 单路 | 单向 | 1W | 61.5*59 |
|
| SK200PRO-U-2W | UART | 单路 | 单向 | 2W | 55*45 |
|
| SK200PRO-U-5W | UART | 单路 | 单向 | 5W | 90*104 |
|
| SK108H | I/O | 四路 | 双向 | 1W | 90*115 |
|
| SK108U | I/O,UART | 四路 | 单向 | 100mＷ~5W | 90*115 |
|
| SK109 | I/O | 四路 | 双向 | 1.5W | 90*115 |
|
| SK106 | 4-20mA | 四路 | 单向 | 1.5W | 90*115 |
|
| SK100 | I/O,UART | 单路 | 单向 | 100mＷ~5W | 90*115 |
|
