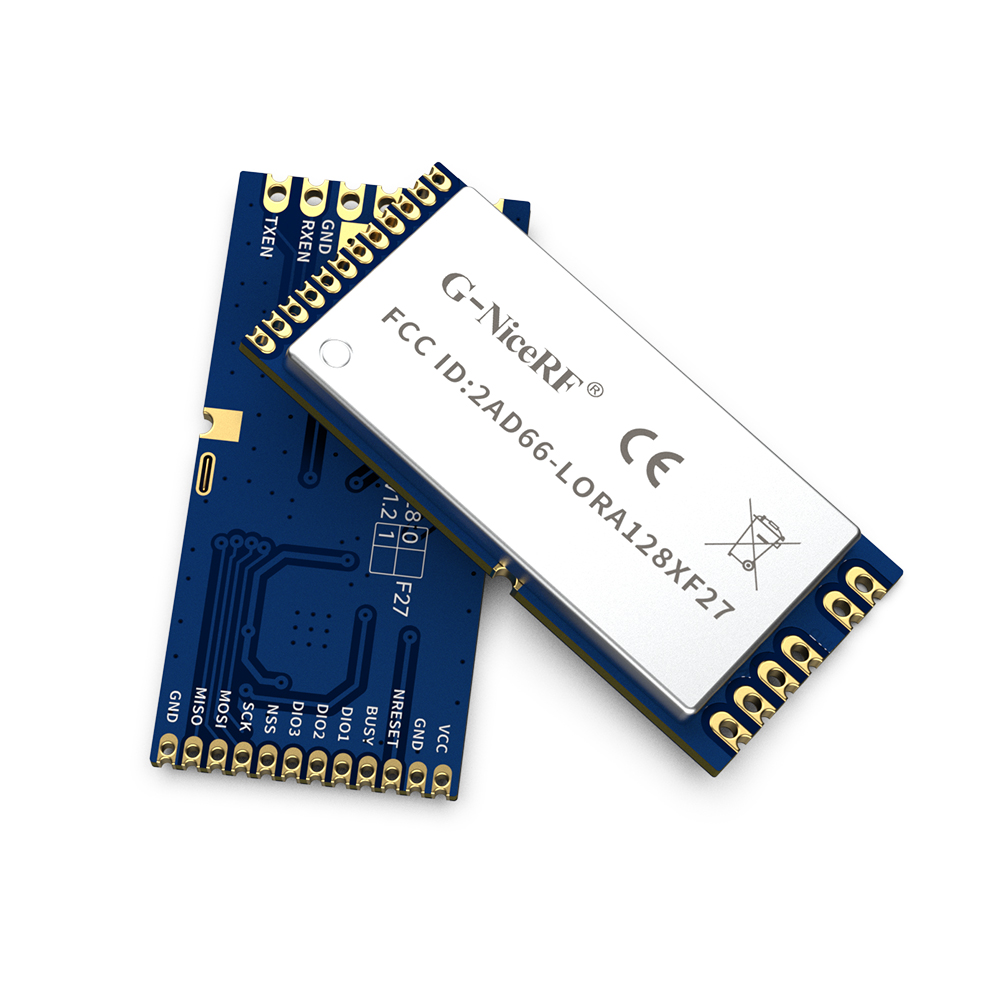

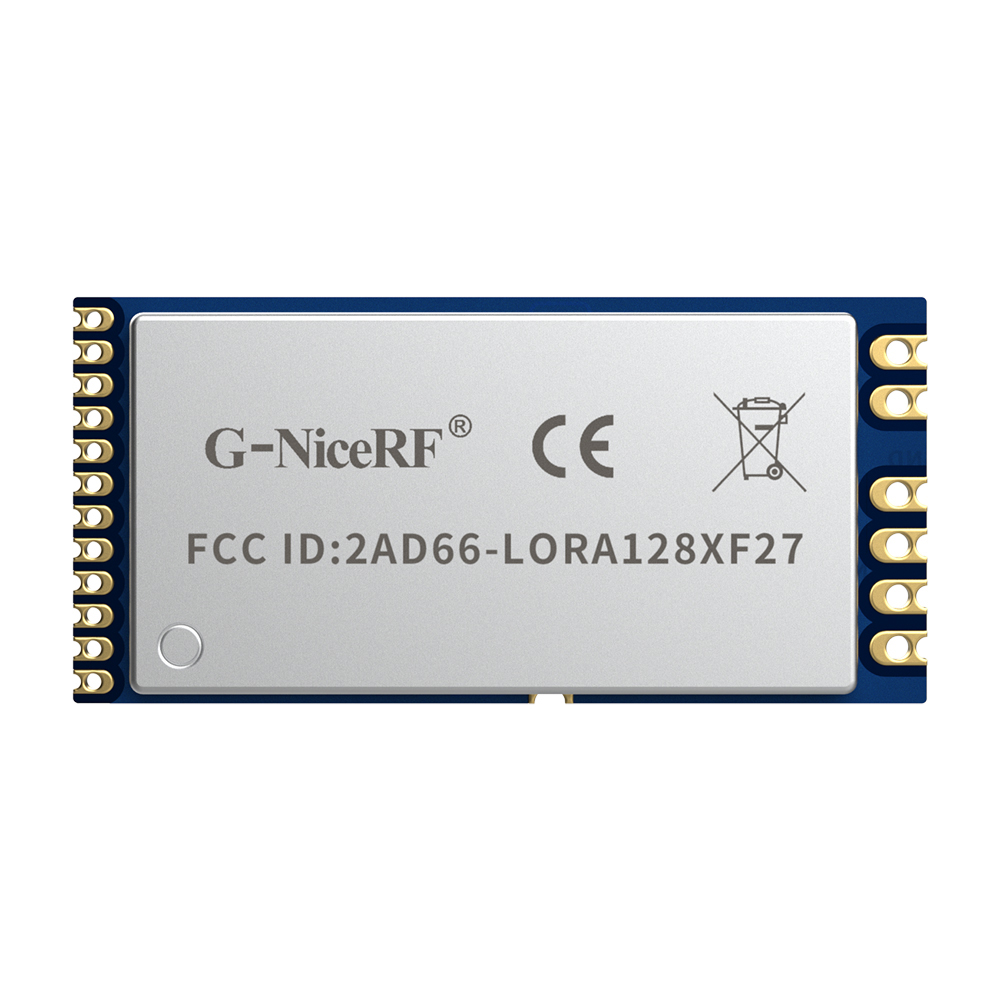

LoRa1281F27：FCC ID & CE-RED认证 SX1281芯片 2.4GHz无线模块

此系列模块基于美国Semtech原厂的SX1281射频芯片而设计，外加PA电路的匹配使得模块的输出功率高达500mW (+27dBm)。2.4GHz高穿透率频段搭载LoRa的调制模式，使模块有较高的接收灵敏度和环境抗干扰能力，被广泛应用于远距离2.4GHz传输要求的场合。
2.4G无线模块LoRa1281F27已获得CE和FCC认证。
可以在此处检查FCC ID：（FCC ID：2AD66-LORA128XF27）
https://www.fcc.gov/oet/ea/fccid
LoRa1281F27严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：LoRa128XF27 500mw 2.4GHz LoRa无线收发模块 V2.1.pdf

封装尺寸：LORA1280F27 package 2020.rar

示例代码：Lora1280 lora1281 Demo code.rar

示例代码：SX1280_Arduino_Demo v1.1.rar

认证报告：LoRa1280F27 LoRa1281F27_FCC.rar

认证报告：LORA1281F27 CE report.zip

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

★ 以下参数为用50欧姆的铜轴线连接仪器测试所得 @VCC=5 V

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	2	5	5.5	V
工作温度范围	-40		85	°C
电流消耗
发射电流		< 600		mA	@VCC=5V, 27dBm
接收电流		< 17		mA	@普通晶振
接收电流		< 19		mA	@TCXO晶振
体眠电流		< 7		uA
射频参数
频率范围	2400		2500	MHz
调制速率	0.476		202	Kbps	@LoRa
	260		1300	Kbps	@FLRC
	125		2000	Kbps	@FSK
发射功率范围	1		27	dBm
最大发射功率	26	26.5	27	dBm	@VCC=5V
接收灵敏度		-132		dBm	LoRa@0.476Kbps

产品特点

工作频率范围：2400-2500MHz
最大输出功率：500mW (27.0dBm)
灵敏度：-132dBm@LoRa
数据传输率：0.476-202kbps@LoRa
LoRa调制
内置LNA
高精度晶振（0.5ppm TCXO/10ppm）
数据包通讯模式（收发FiFo 256字节）
工作电压范围：2.0-5.5V
工作温度范围：-40~+85 °C

应用领域

无线遥控器
智能家居
玩具控制
轮胎气压监测
健康监测
标签读写器

2.4g无线模块LoRa1281F27的典型应用电路

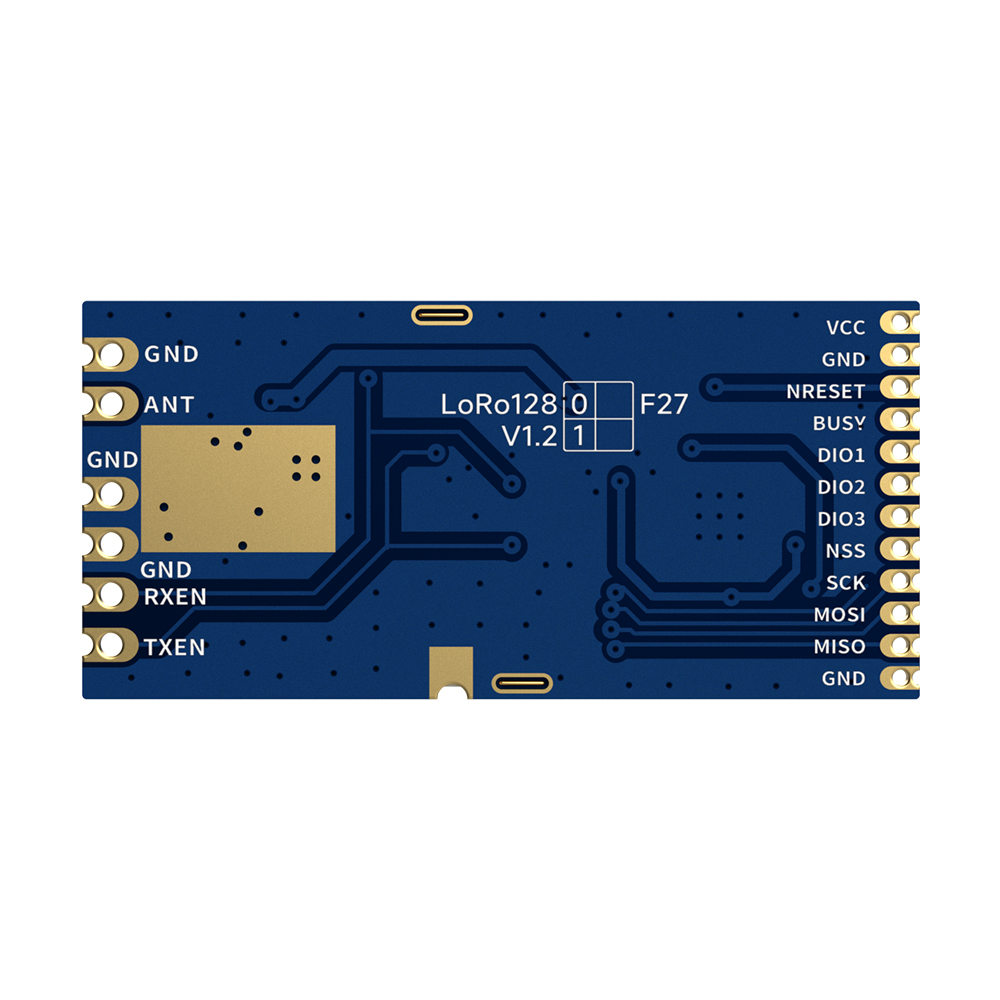

模块引脚图

注：在5V供电时，所有IO的高电平为3.3V。

脚位编号	引脚定义	I/O	电平标准	描述
1	VCC	-	2.0-5.5v	接电源正极
2	GND	-		接电源地
3	NRESET	I	0-3.3V	芯片复位触发脚，低电平有效
4	BUSY	O	0-3.3V	状态指示脚（详见SX1280/1281规格书）
5	DIO1	O	0-3.3V	直连芯片脚，可配置的通用IO（功能详见芯片SX1280/1规格书）
6	DIO2	O	0-3.3V	直连芯片脚，可配置的通用IO（功能详见芯片SX1280/1规格书）
7	DIO3	O	0-3.3V	直连芯片脚，可配置的通用IO（功能详见芯片SX1280/1规格书）
8	NSS	I	0-3.3V	模块片选引脚
9	SCK	I	0-3.3V	SPI时钟输入脚
10	MOSI	I	0-3.3V	SPI数据输入脚
11	MISO	O	0-3.3V	SPI数据输出脚
12,15,16	GND	-	-	接电源负极
13	TXEN	I	0-3.3V	发射控制脚（发射时为高电平，接收时为低电平）
14	RXEN	I	0-3.3V	接收控制脚（接收时为高电平，发射时为低电平）
17	ANT	-	-	接50欧的同轴天线
18	GND	-	-	接电源负极

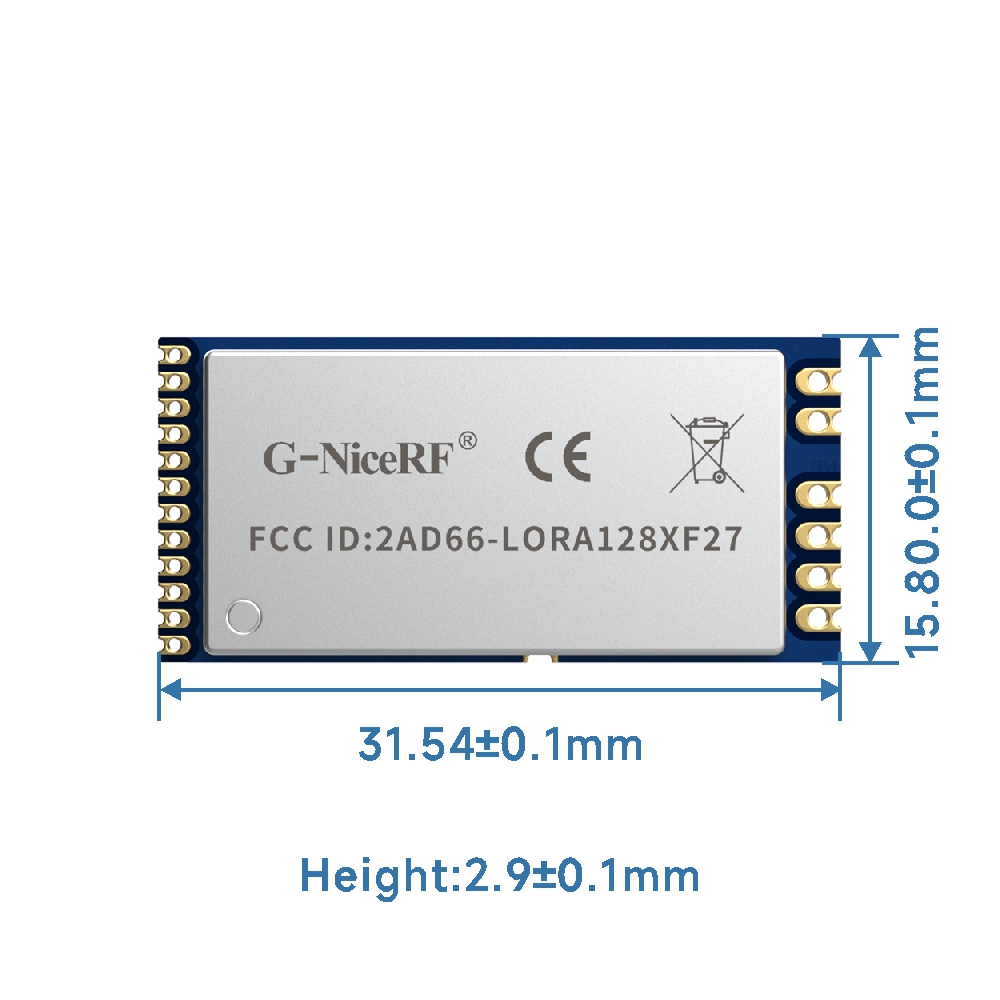

2.4g无线模块LoRa1281F27的机械尺寸

型号	认证	输出功率	尺寸(mm)	特性
RF2401PRO	FCC/IC	0dBm	22.612.92.2	2.4GHz 工作温度：-40~+85℃
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2012.92.2	2.4GHz 工作温度：-40~+85℃
RF2401F27		500mW/27dBm	31.515.83	2.4GHz 工作温度：-40~+85℃
RF9209		12.58mW/11dBm	13.8*13.56	2.4GHz 低功耗高灵敏度无线模块
LoRa1280		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1281		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工业级晶振
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工业级晶振
LoRa1280-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工业级晶振
LoRa1281-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工业级晶振
LoRa128XF27	FCC/CE	500mW/27dBm	31.515.83.2	LoRa 2.4G
LoRa1280F27-TCXO		500mW/27dBm	31.515.83.2	0.5PPM工业级晶振
BLE5101	FCC/CE	10dBm	10.82*14.5	蓝牙5.1，主从切换
BLE5201		6dBm	10.82*14.5	蓝牙5.2，主从切换
Beacon600		3dBm	16.7*30	空中速率: 1Mbps
