RF2401PRO：FCC ID、IC ID认证 nRF24L01+芯片 2.4G无线模块

我司的RF2401PRO无线收发模块采用的是NORDIC公司原装进口的nRF24L01+器件，这是一款高集成的 2.4GHz 无线 ISM 频段无线收发芯片。
RF2401PRO 严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。
RF2401PRO 已经获得了 CE 和 FCC 等多项认证，客户在做整机认证的时候可以引用我们的认证。从而极大地节省时间和降低费用。
可以在此处检查FCC ID：（FCC ID 2AD66-RF2401PRO）
https://www.fcc.gov/oet/ea/fccid

联系我们

规格书&附件下载

产品规格书：RF2401PRO 2.4GHz IC& FCC认证无线收发模块V2.0.pdf

封装尺寸：RF2401PRO package.rar

示例代码：RF2401F20 RF2401PRO demo code.rar

认证报告：FCC ID 2AD66-RF2401PRO.pdf

认证报告：IC Certification Letter SC16111101-NWT-005 (16071290C) FINAL.pdf

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

系列产品

★以下参数为VCC= 3.3V测试所得

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	1.9	3.3	3.6	V
工作温度范围	-40		85	℃
电流消耗
接收电流		< 14		mA
发射电流		12		mA	@0dBm
体眠电流		<1		uA
射频参数
频率范围	2400		2480	MHz
调制速率	250		2000	Kbps	GFSK
最大发射功率		0		dBm
接收灵敏度		-94		dBm	@data=250kbps

产品特点

工作频率范围：2400-2480 MHz
最大输出功率：0dBm
灵敏度：-94dBm@250Kpbs
数据传输率：250Kbps,1Mbps,2Mbps
GFSK 调制,126 个通道
数据包通讯模式（收发 FiFo3-32 字节）
超低耗关机模式
支持跳频功能
定时唤醒功能
内部集成稳压器
工作电压范围：1.9-3.6 V
工作温度范围：-40~+85 °C

应用领域

无线遥控器
智能家居
玩具控制
轮胎气压监测
健康监测
标签读写器

2.4G无线模块RF2401PRO的典型应用电路

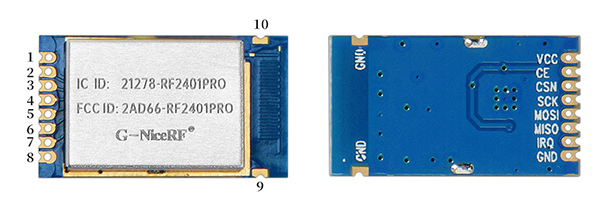

2.4G无线模块RF2401PRO的引脚定义

脚位编号	引脚定义	描述
1	VCC	接电源正极（1.9-3.6V）
2	CE	使能发射或接受的片选
3	CSN	SPI片选
4	SCK	SPI时钟
5	MOSI	SPI从机数据输入
6	MISO	SPI从机数据输出
7	IRQ	可编程中断脚，低有效
8、9、10	GND	接电源负极

2.4G无线模块RF2401PRO的机械尺寸

型号	认证	输出功率	尺寸(mm)	特性
RF2401PRO	FCC/IC	0dBm	22.612.92.2	2.4GHz 工作温度：-40~+85℃
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2012.92.2	2.4GHz 工作温度：-40~+85℃
RF2401F27		500mW/27dBm	31.515.83	2.4GHz 工作温度：-40~+85℃
RF9209		12.58mW/11dBm	13.8*13.56	2.4GHz 低功耗高灵敏度无线模块
LoRa1280		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1281		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工业级晶振
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工业级晶振
LoRa1280-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工业级晶振
LoRa1281-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工业级晶振
LoRa128XF27	FCC/CE	500mW/27dBm	31.515.83.2	LoRa 2.4G
LoRa1280F27-TCXO		500mW/27dBm	31.515.83.2	0.5PPM工业级晶振
BLE5101	FCC/CE	10dBm	10.82*14.5	蓝牙5.1，主从切换
BLE5201		6dBm	10.82*14.5	蓝牙5.2，主从切换
Beacon600		3dBm	16.7*30	空中速率: 1Mbps
