参数

测试条件

最小

典型

最大

单位

工作电压范围

2.4

3.3

3.6

V

工作温度范围

-40

25

85

℃

工作频率范围

CH5

6489.6

MHz

CH9

7987.2

MHz

数据速率

850k

6.8M

bps

电 流 消 耗

休眠电流

<1

uA

常接收电流

72

mA

常发射电流（数据包）

67

mA

测距电流

平均电流

21

mA

峰值电流

72

mA

发 射 参 数

发射功率

@VCC=3.3V

-30

0

dBm

发射带宽（BW)

499.2

MHz

接 收 参 数

接收灵敏度

@850Kbps

-100

dBm

@6.8Mbps

-94

dBm

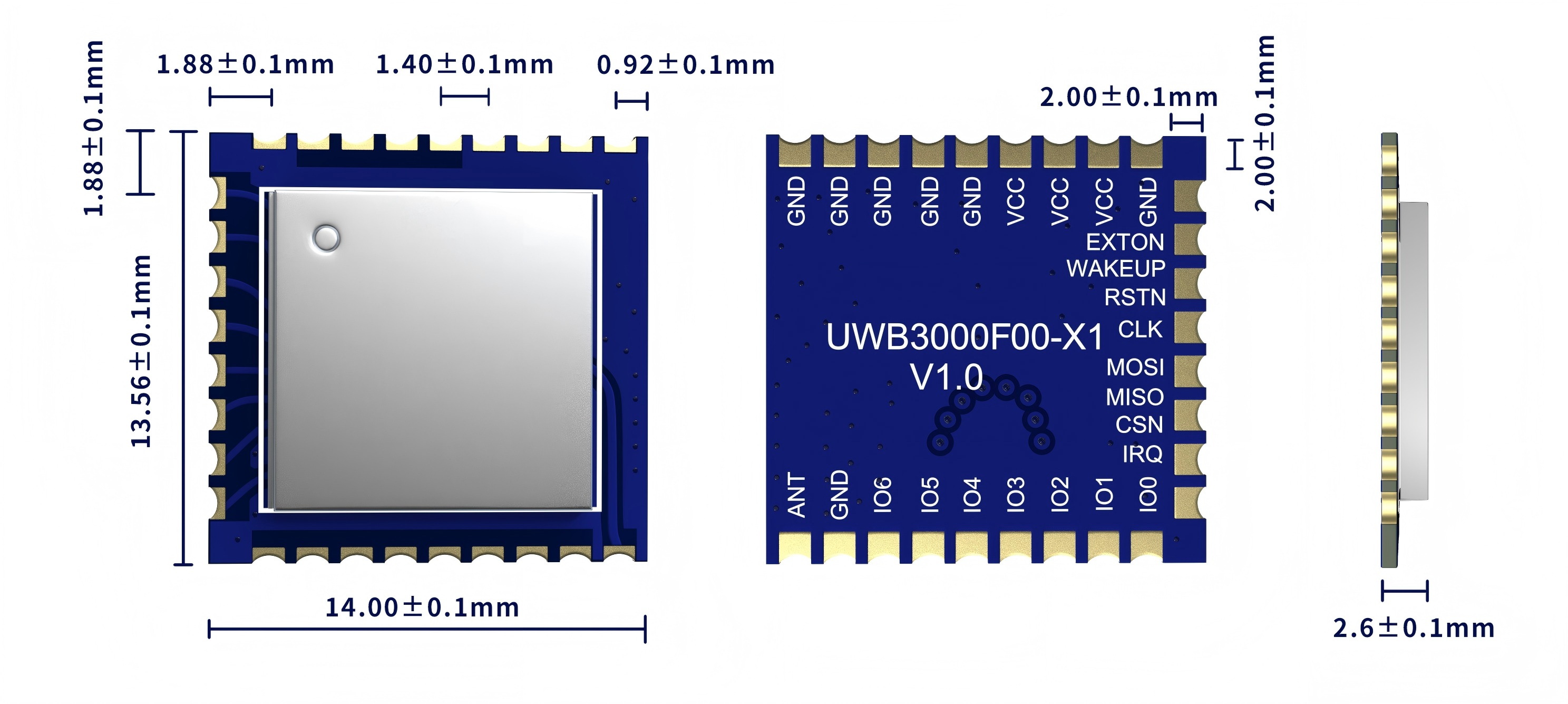

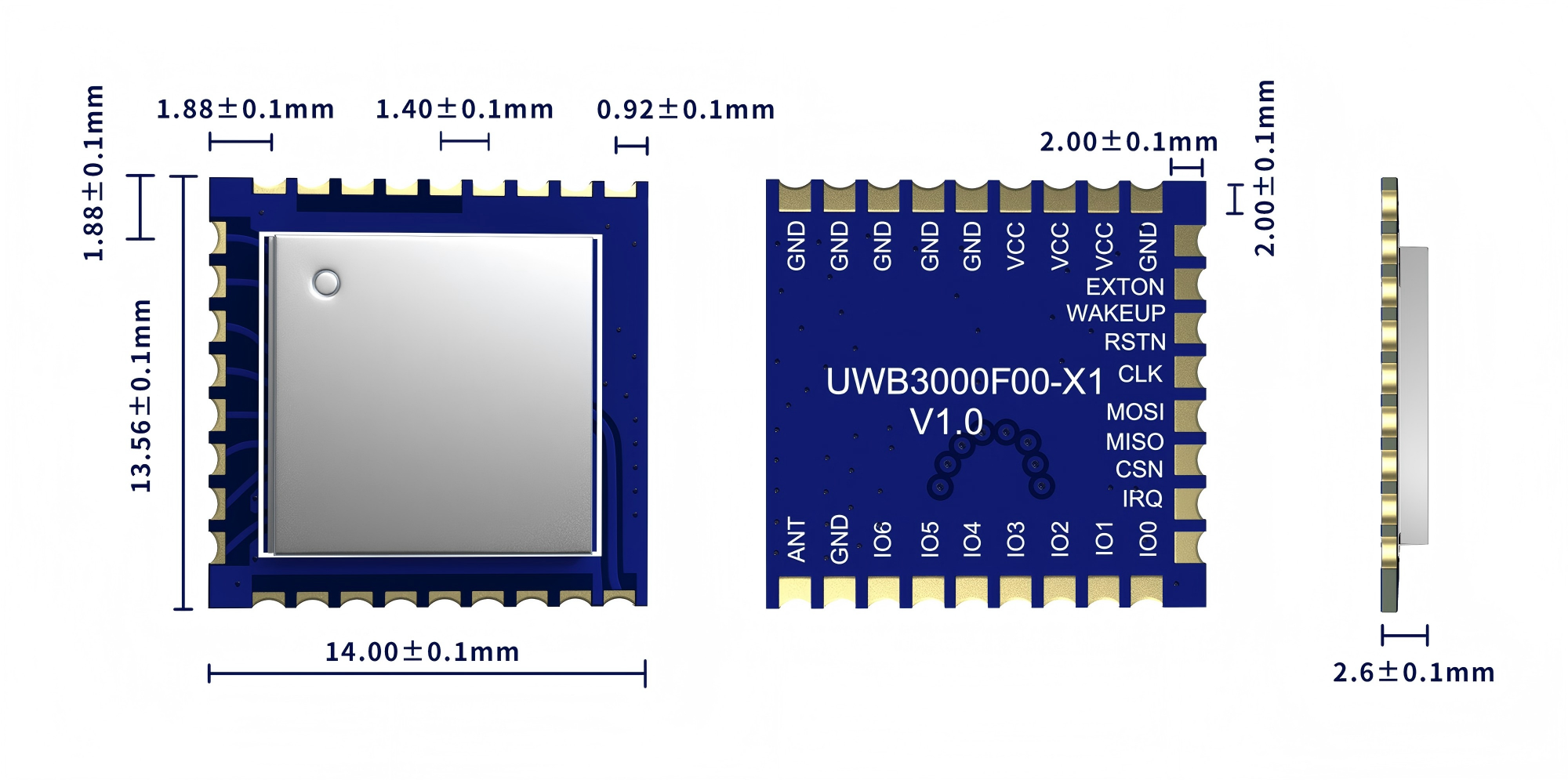

脚位编号

引脚定义

I/O

描  述

1

EXTON

DO

外部设备启用。 在唤醒过程中置位并保持活动状态，直到设备进入睡眠模式。 可用于控制外部 DC-DC 转换器或设备处于睡眠模式时不需要的其他电路，以最大程度地降低功耗。有关更多详细信息，请参考 DW3000 数据表。

2

WAKEUP

DI

当置为有效高电平状态时，WAKEUP 引脚将 DW3000 从休眠或DEEPSLEEP 状态带入工作模式。 如果未使用，则该引脚可以接地。

3

NRSTn

DIO

复位引脚。 低电平有效输出。 可以通过外部开漏驱动器拉低 以复位

4

CLK

DI

SPI 时钟

5

MOSI

DI

SPI 数据输入

6

MISO

DO

SPI 数据输出

7

CSN

DI

SPI 芯片选择。 这是一个低电平有效的使能输入。 SPICSn 上从高到低的跳变表示新的 SPI 事务开始。 SPICSn 还可以用作唤醒信号，使 DW3000 退出睡眠或睡眠状态。

8

IRQ

DI

从 DWM3000 到主机处理器的中断请求输出。 默认情况下，IRQ是高电平有效输出，但是如果需要，可以将其配置为低电平有效。 为了在 SLEEP 和 DEEPSLEEP 模式下正确运行，应将其配置为高电平有效运行。 该引脚将在休眠和 DEEPSLEEP 状态下浮动，除非将其拉低，否则可能导致伪中断。 当不使用 IRQ功能时，可以将该引脚重新配置为通用 I / O 线 GPIO8。

9

GPIO0

DIO

通用I/O引脚，具体见芯片规格书。

10

GPIO1

DIO

通用I/O引脚，具体见芯片规格书。

11

GPIO2

DIO

通用I/O引脚，具体见芯片规格书。

12

GPIO3

DIO

通用I/O引脚，具体见芯片规格书。

13

GPIO4

DIO

通用I/O引脚，具体见芯片规格书。

14

GPIO5

DIO

通用I/O引脚，具体见芯片规格书。

15

GPIO6

DIO

通用I/O引脚，具体见芯片规格书。

16,18,19,20,21,22,26

GND

接电源负极

17

ANT

外接50欧天线

23,24,25

VCC

接电源正极(2.4-3.6v)
