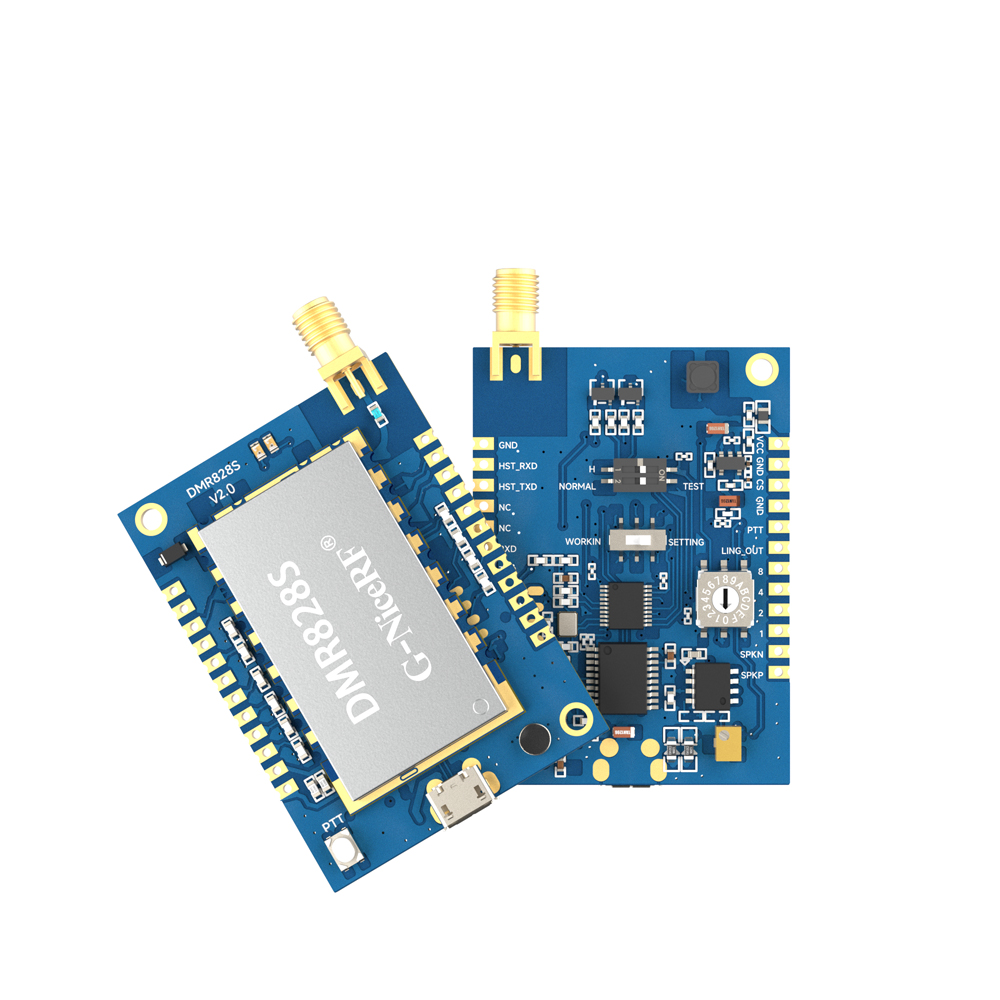

DMR828S：2W双时隙全功能数字对讲机模块

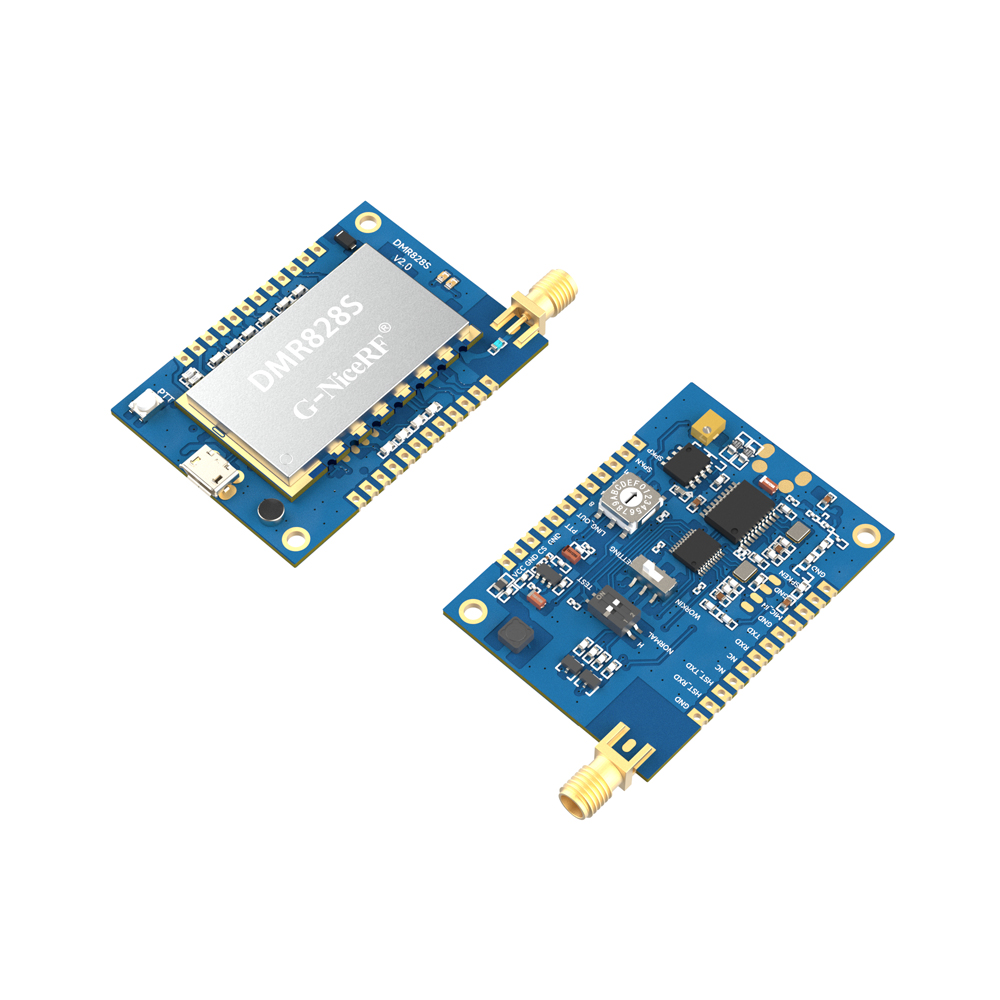

DMR828S是我司研发的一款性价比高的2W全功能数字对讲机模块，可以和市场上通用的模拟制式对讲机兼容，带有DMR TierII数字对讲机的功能，内置Moto AMBE++ 声码器。模块内部集成了微控制器、数字对讲芯片、射频功放以及音频功放等电路，客户只需外接电源，喇叭等器件，即可作为有16种频率通道可调的小型数字对讲机来工作。模块超小的体积亦能方便快捷地嵌入到各项手持设备中，以提高终端产品的综合性能。DMR828S严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

DMR模式下数字对讲支持以下功能：

短信发送功能，支持直通及短信应用；
语音加密功能，短信加密功能；
有主呼和被呼提示。

联系我们

规格书&附件下载

产品规格书：DMR828S 数字对讲机模块 V1.2.pdf

PC软件：DMR8X8_PC Software.rar

其它附件：DMR818S、828S、858S 系列对讲模块通讯协议.pdf

其它附件：DMR8X8_EN.rar

其它附件：USB_PC driver.rar

其它附件：DMR828S和DMR828对比.pdf

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸

系列产品

参数	测试条件	最小	典型	最大	单位
工作电压范围		3.3	4.0	4.5	V
工作温度范围		-20	25	60	℃
工作频率范围	@UHF	400		470	MHz
	@VHF	134		174	MHz
	@350	320		400	MHz
串口波特率			57600		bps
电流消耗
休眠电流	@CS拉低3秒		< 1		mA
接收电流			< 165		mA
发射电流（高功率)数字	@VCC=4.2V,2W		400-1200		mA
发射电流（高功率)模拟	@VCC=4.2V，2W		< 1300		mA
发射电流（低功率)数字	@VCC=4.2V,27dBm		200-600		mA
发射电流（低功率)模拟	@VCC=4.2V,27dBm		< 700		mA
接收灵敏度和音频指标
接收灵敏度(模拟）	@12dB SINAD		-120		dBm
接收误码率（DMR制式）	@ -117dBm		4		%
接收信躁比S/N	1.5K频偏		40		dB
邻道选择性	12.5KHz信道间隔		62		dB
互调抗扰性	12.5KHz信道间隔		63		dB
阻塞抗扰性	干扰频率间隔> 1M		88		dB
音频输出幅度(lineout)	F0=1KHz	0.2	130	460	mV
音频输出阻抗(SPK)			8		Ohm
音频失真度	F0=1KHz			5	%
音频响应	300Hz		+8		dB
	500Hz		+6
	1KHz		0
	2KHz		-6
	3KHz		-12
数字接收指标
接收误码率（DMR制式）	@ -117dBm		4		%
邻道选择性（ACS)	Offset:+12.5kHz	60			dB
邻道选择性（ACS)	Offset:-12.5kHz	60			dB
互调	Offset:+50/100kHz	63			dB
互调	Offset:-50/100kHz	63			dB
阻塞	Offset:+/-1MHz	87			dB
阻塞	Offset:+/-5MHz	87			dB
模拟发射指标
最大调制频偏	12.5KHz频偏（N）		2.2	2.5	KHz
最大调制频偏	25KHz频偏（W）		4.5	5.0	KHz
调制灵敏度	1.5KHz/2.5KHz频偏	4	7	10	mV
音频调制失真	1.5KHz/2.5KHz频偏		1	5	%
调制特性	300Hz	-13	-11	-9	dB
	500Hz	-9	-6	-5	dB
	1KHz	-3	0	1	dB
	2KHz	3	6	7	dB
	3KHz	3	7	11	dB
CTCSS调制频偏		350	400	600	Hz
邻道功率	12.5KHz offset	-63	-65		dBc
信噪比	1.5KHZ/2.5KHZ频(N/W)	38	40	50	dB
数字发射指标
频率误差			0.5		ppm
4FSK 发射误码率				≤1×10-4
邻道功率(dB)	+/-12.5kHz			≤-58	dB
次邻道功率(dB）	+/-25kHz			≤-68	dB

产品特点

UHF 频段：400~470 MHz
VHF 频段：134~174MHz
350 频段：320-400MHz
注：以上频段三选一
开阔地传输距离为 5 公里
高功率 2W，低功率 0.5W
高接收灵敏度：-120Bm
-117dBm下误码率低至 2%
内置标准DMR协议
模拟带宽12.5/25 KHz 数字带宽6.25KHz
DMR（数字对讲）/ 模拟对讲
支持短信发送功能
支持低功耗睡眠模式
双时隙对讲，可与中继台通讯
自动尾音消除
高度集成，性价比高
小型化，便于嵌入

应用领域

数字对讲机模块DMR828S的应用领域

数字对讲机模块DMR828S的典型应用电路

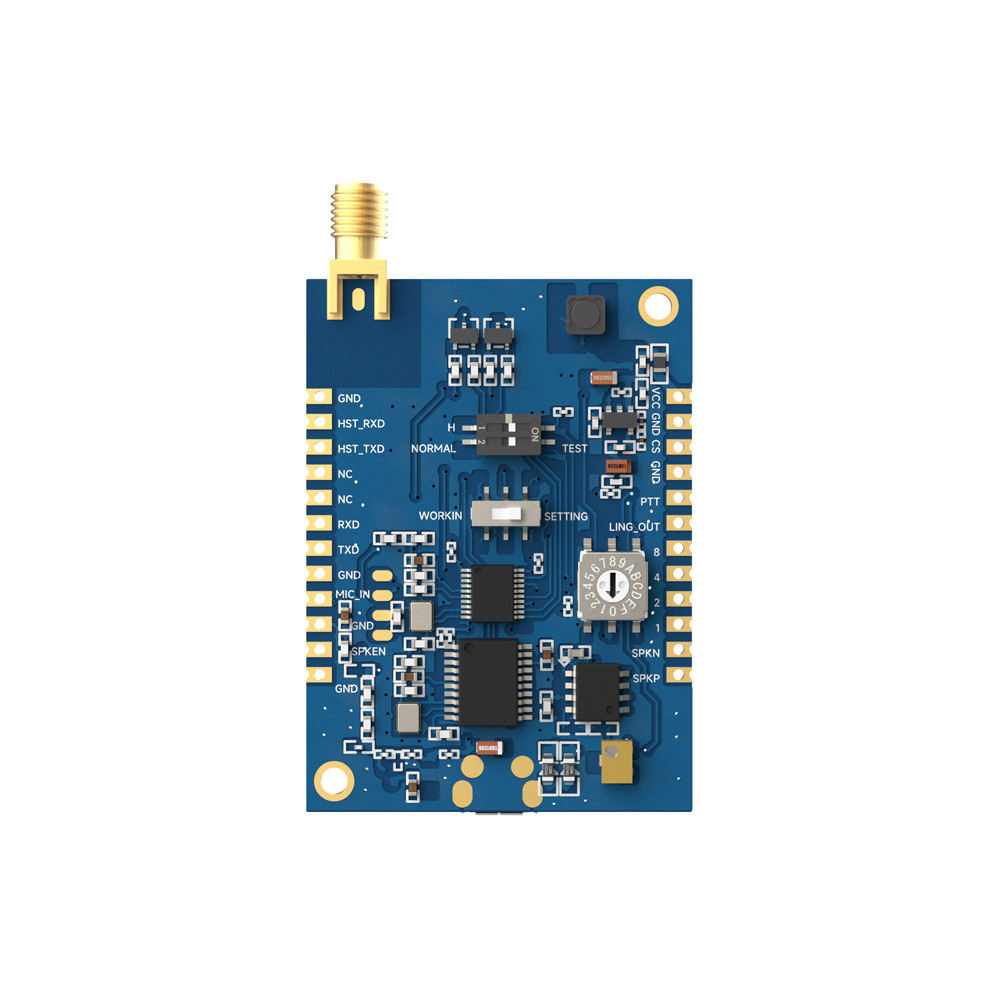

数字对讲机模块DMR828S的引脚定义

脚位编号	引脚定义	描述
1	VCC	电源正
2,4	GND	地线
3	CS	模块休眠使能脚，“0”为休眠，“1”为工作状态
5	PTT	发射/接收控制脚，“0”为发射；“1”为接收，默认接收模式
6	LINE_OUT	音频输出
7	8	频率16通道8421编码，第8位，默认“1”输出
8	4	频率16通道8421编码，第4位，默认“1”输出
9	2	频率16通道8421编码，第2位，默认“1”输出
10	1	频率16通道8421编码，第1位，默认“1”输出
11	SPKN	音频输出脚，外接8欧2W喇叭
12	SPKP	音频输出脚，外接8欧2W喇叭
13,15,17,24	GND	地线
14	SPKEN	平时低电平，收到信号后时变成高电平
16	MIC_IN	咪头信号输入
18	UART-TX	串口发送数据口
19	UART-RX	串口接收数据口
20,21	NC
22	HST_TXD	串口发送数据脚(升级程序用）
23	HST_RXD	串口接收数据脚(升级程序用）

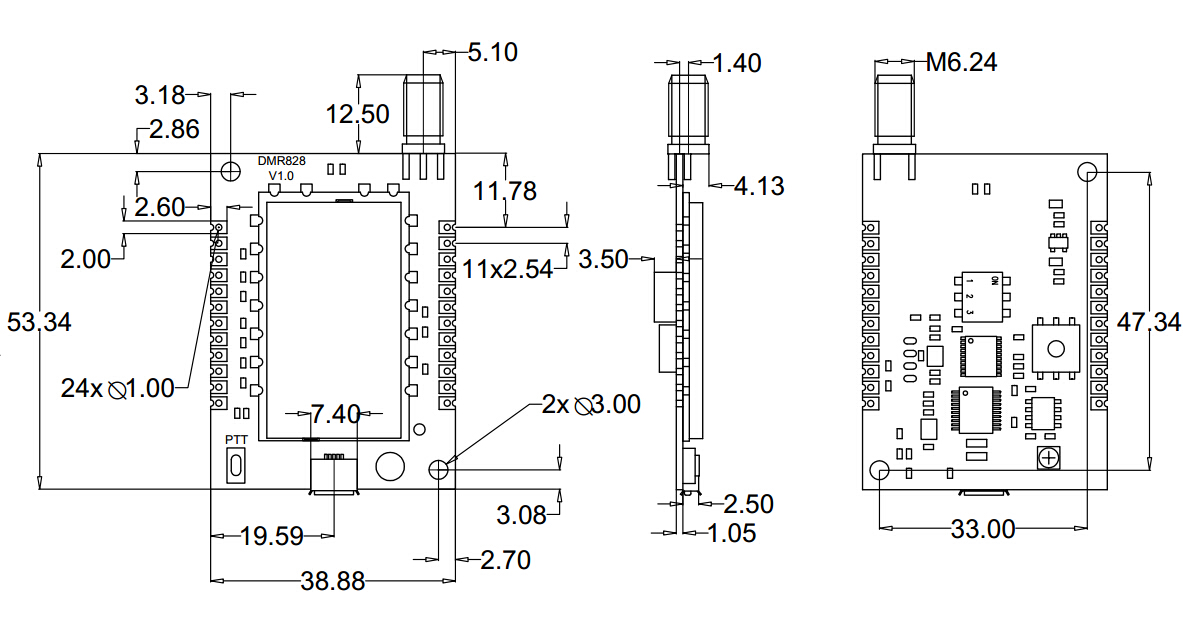

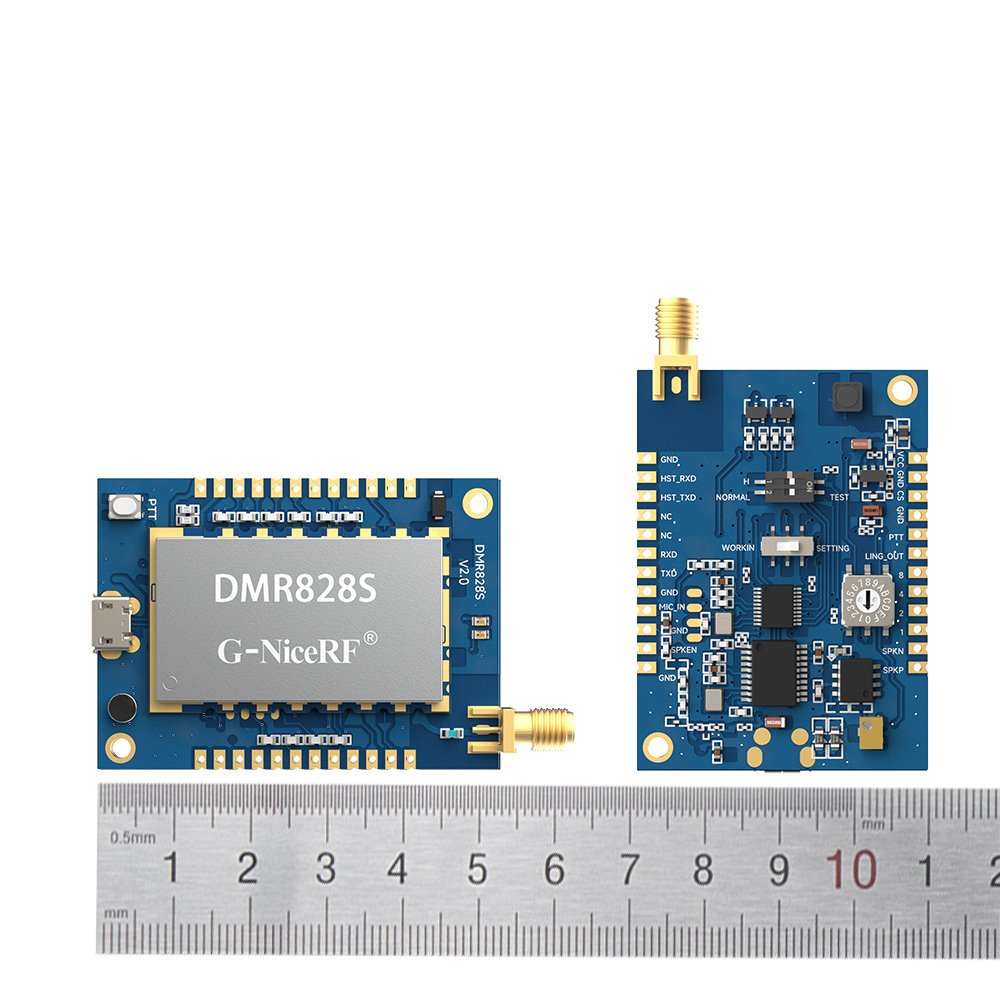

数字对讲机模块DMR828S的机械尺寸

型号	认证	功率	尺寸(mm)	频率(MHz)	特点
DMR818S	FCC/CE	0.5W/2W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	Tier II，0.5PPM 温补晶振；FLASH ；支持宽电压工作范围
DMR828S			38.88*53.34	UHF:400~470 VHF:134~174 350:320~400	DMR818S开发板
DMR818S-5W		2W/5W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	DMR818S功率升级版
DMR858S			59.1*24.1	UHF:400~470 VHF:134~174 350:320~400	DMR818S-5W应用板
DMR858M			38.69*58.31	UHF:400~470 VHF:134~174 350:320~400	将DMR858S优化配件板
SA809		5W	70.42*44.88	400~480	支持 DTMF 编码与解码
SA818S	CE	500mW/1W	35.619.03.2	UHF:400~480 VHF:134~174	支持 38 级 CTCSS 和 166 级 CDCSS
SA828		500mW/1.5W	41.37*28.22	UHF:400~480 VHF:134~174	一体化对讲机模块
SA858		1W/4W	59.4*21	UHF:400~480 VHF:134~174	一体化对讲机模块
SA868s		2W	35.6*19	UHF:400~480 VHF:134~174	小型嵌入式设计
SA878		2W	39.5*24	400~480	与 DMR 模块引脚兼容
SA618F22-C1	FCC/CE	160mW/22dBm	30.220.13.28	420~510	全双工,MESH,8路并发
