 数字对讲模块DMR858S如何外接单片机使用PC软件设置参数

2025-07-25 10:24

分享到:

前几天收到海外客户关于DMR858S的一个使用问题。用DMR858S对讲模块时,搭配他们自己的MCU。如何用我们的PC软件修改参数?针对这个问题我司也快速给出了方案,借此在这里给大家说明一下操作方法。



一 、移除板载MCU

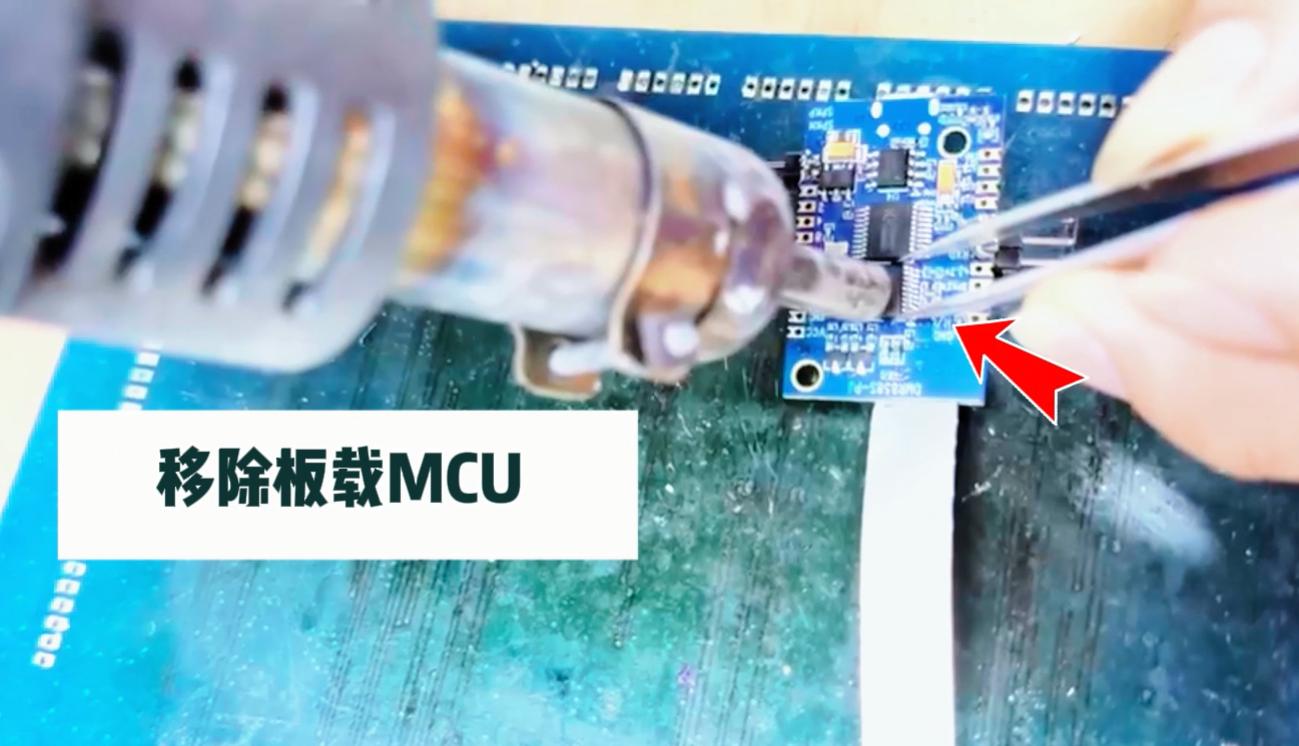

首先,外接用户的单片机时需要在断电状态下将DMR858S模块上的MCU移除下来



DMR858S移除MCU



二、 连接所需对接模块

DMR858S模块移除MCU后,将DMR858S 配件板的TXD, RXD, GND与外部MCU相连接,拨码开关拨到Setting Mode,USB连接电脑。



DMR858S连接所需要的单片机模块

注意:在此连接方式下,通道旋钮、高低功率拨码功能将无法使用。



DMR858S配件板模块引脚说明:

PIN 17: GND

PIN 18: TXD

PIN 19:RXD

具体模块引脚说明请查看DMR858S规格书或网站产品详情-引脚定义查看

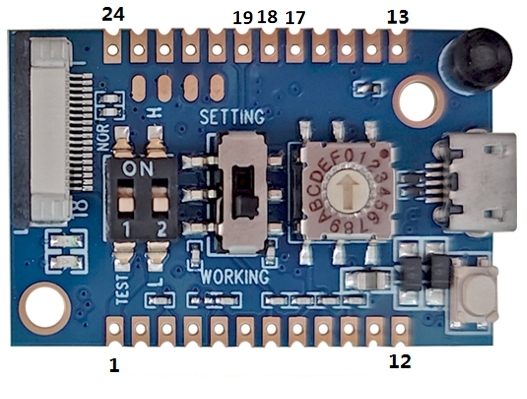

DMR858S配件板模块引脚说明

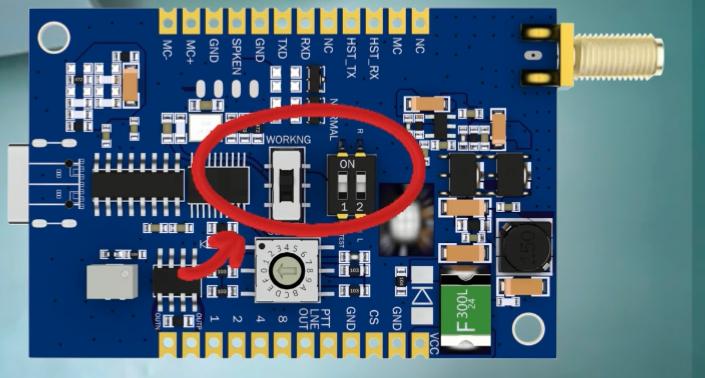

DMR858S 配件板将开关打到SETTING模式下



设置DMR858S为配置模式





三、 PC软件设置流程

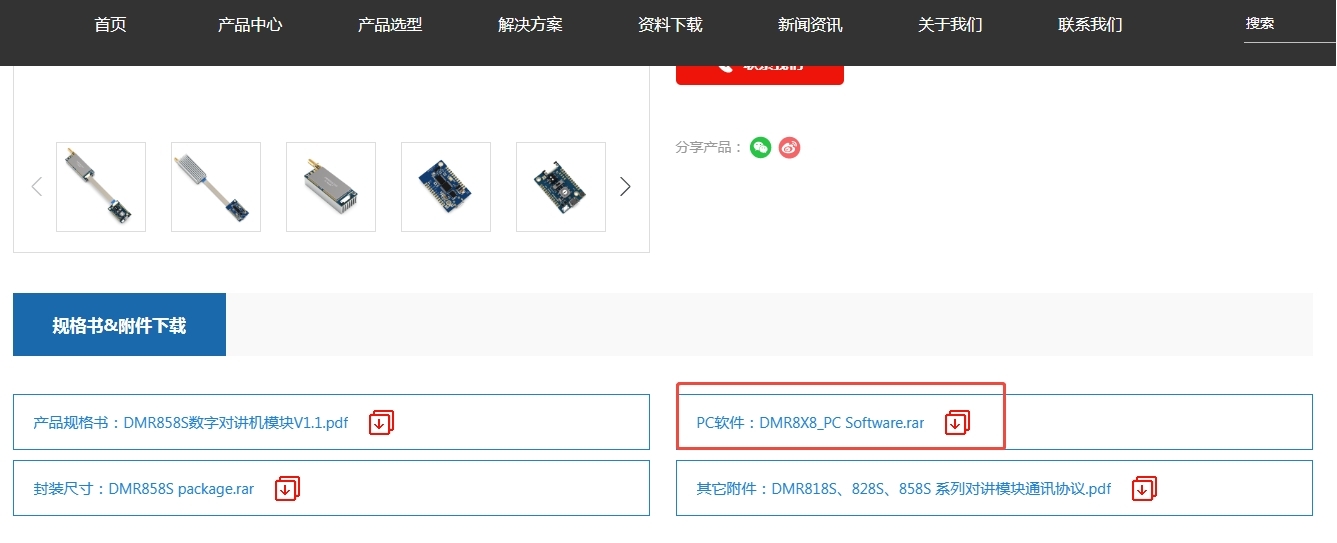

PC软件可通过官网搜索型号找到对应文件下载到桌面上



下载PC软件

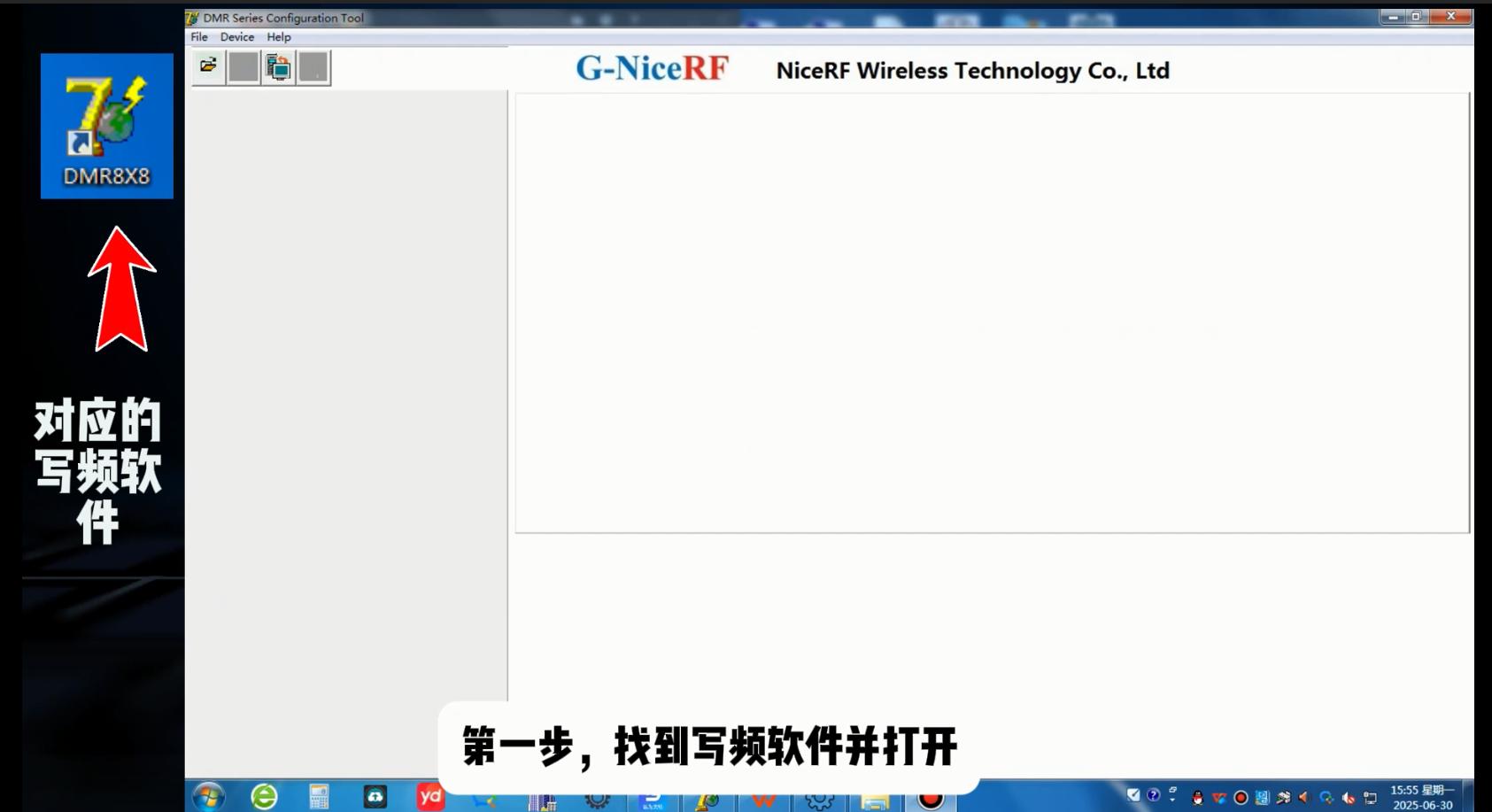

第一步:找到下好的PC软件双击打开,如下图所示



打开PC软件

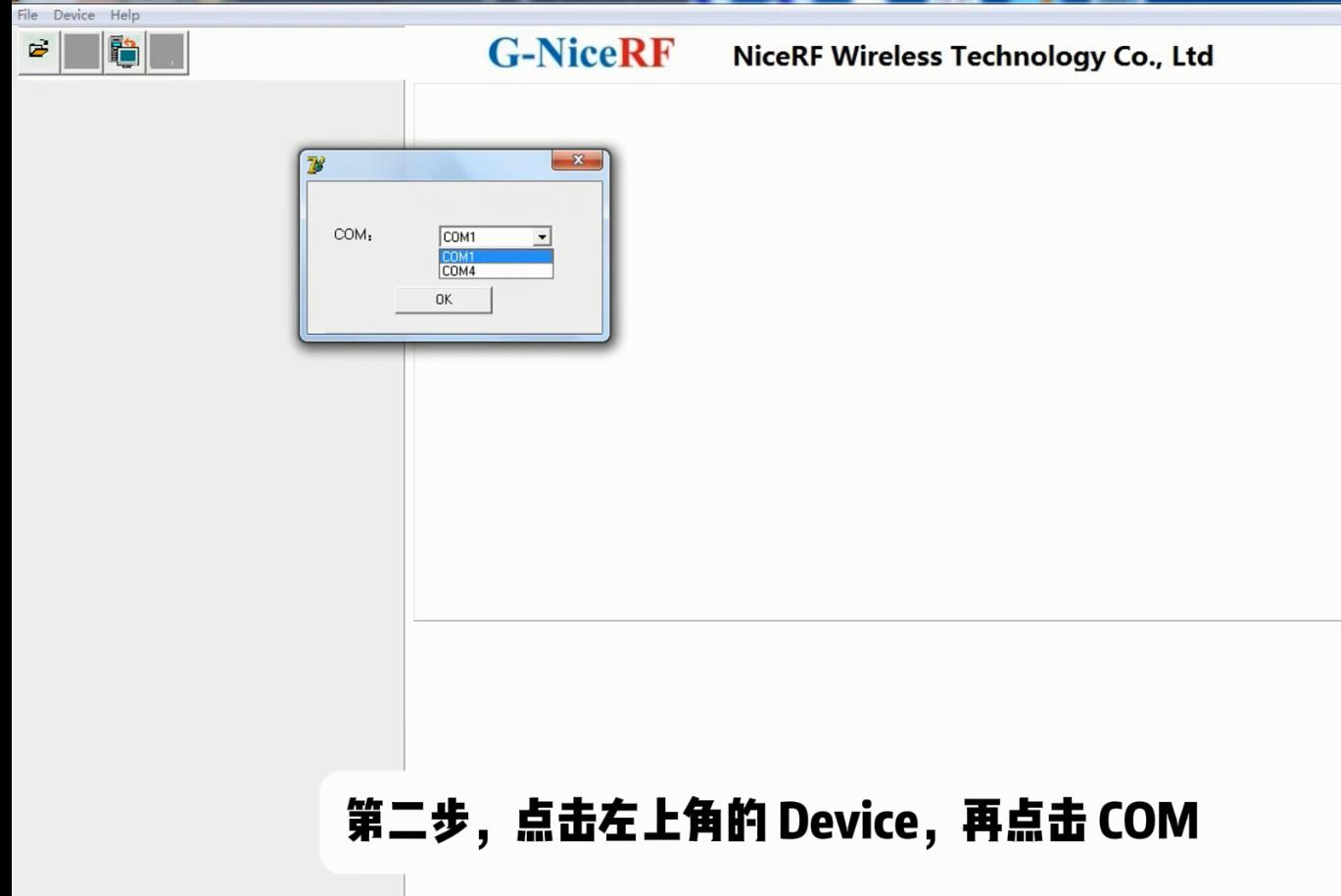

第二步:点击软件左上角Device,再选择对应串口



选择串口

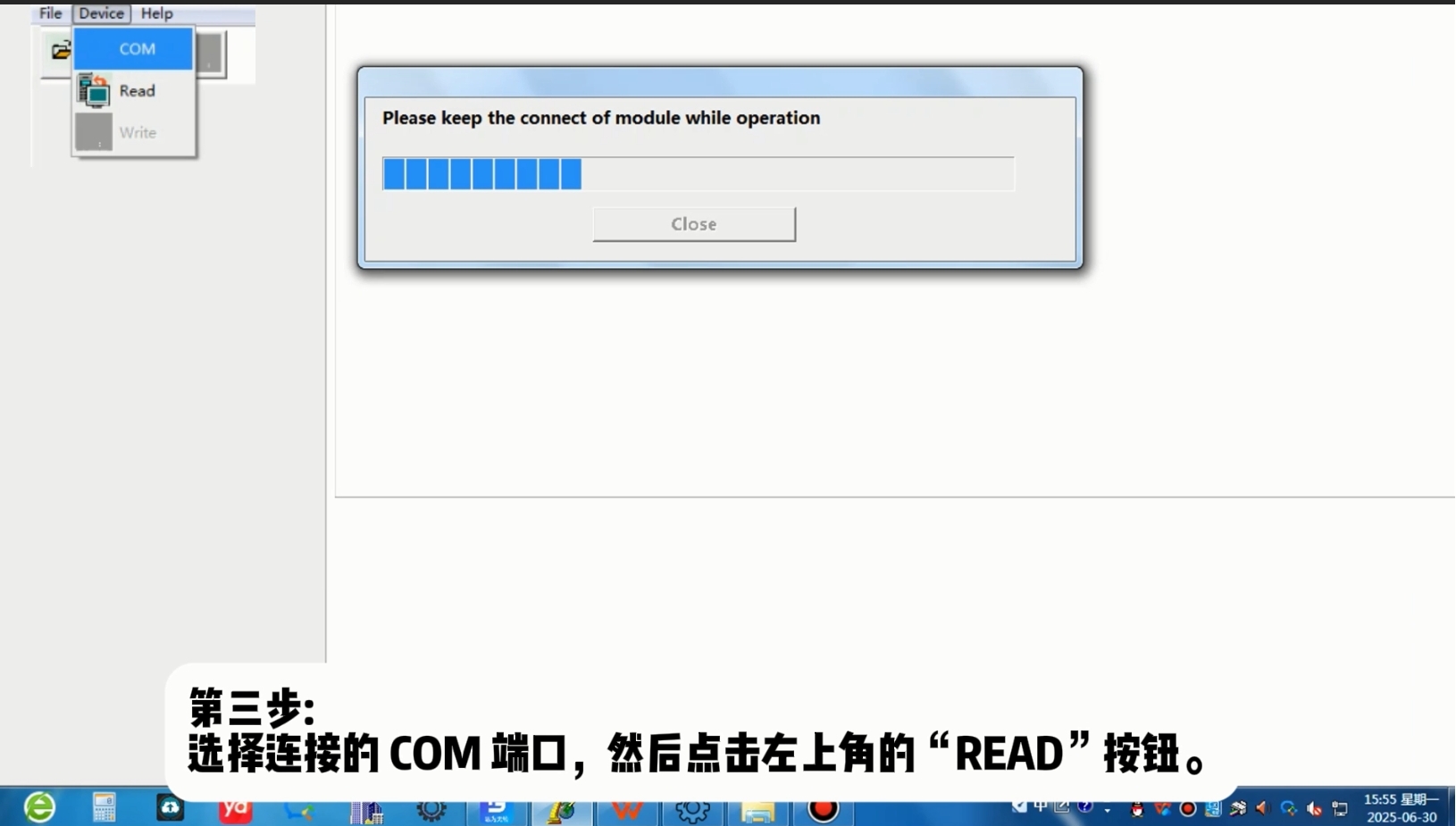

第三步:连接对应的COM端口后,点击左上角Read按钮运行,读取模块参数。



读取模块参数

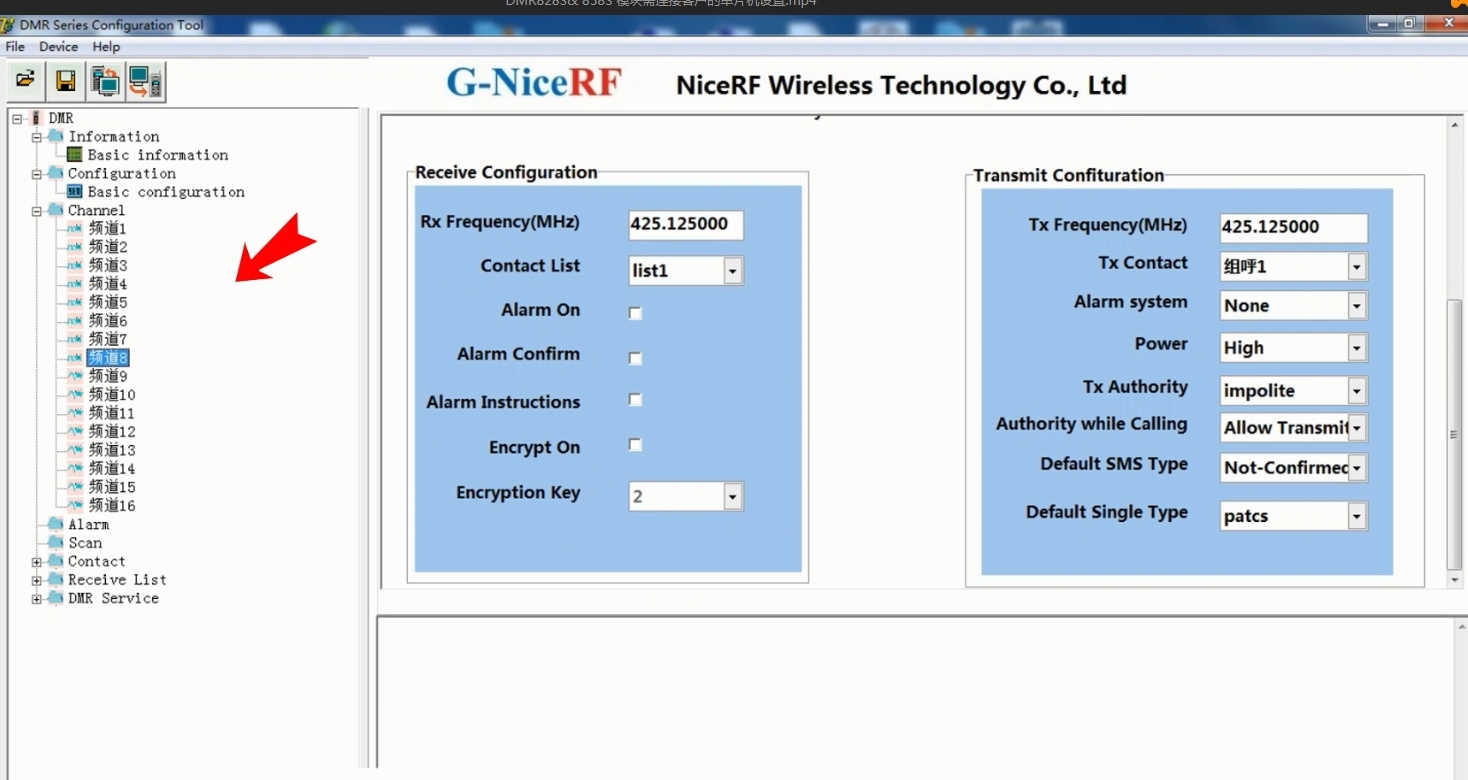

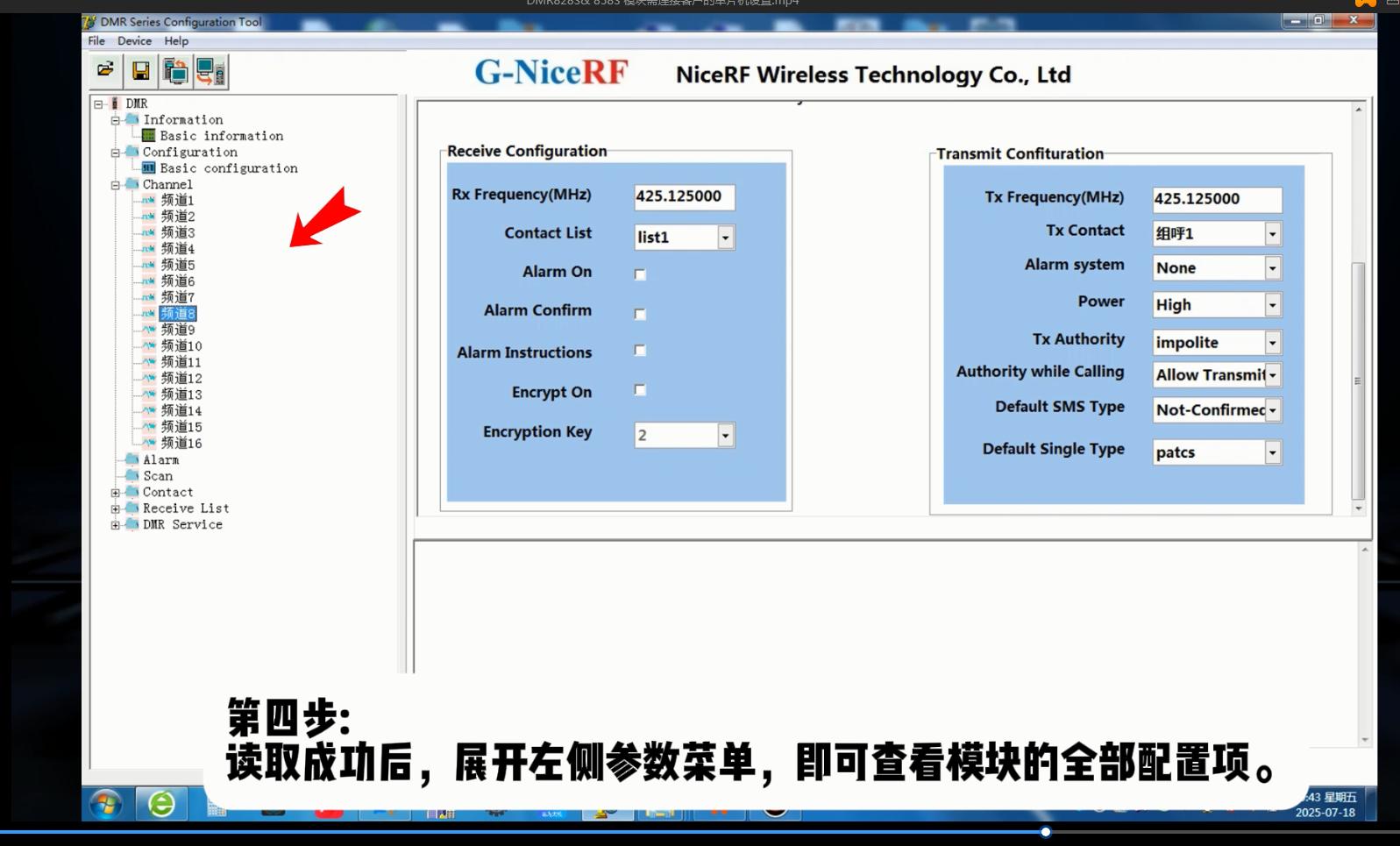

第四步:读取成功后展开左测菜单,即可查看模块的通道配置项。



DMR858S模块设置项

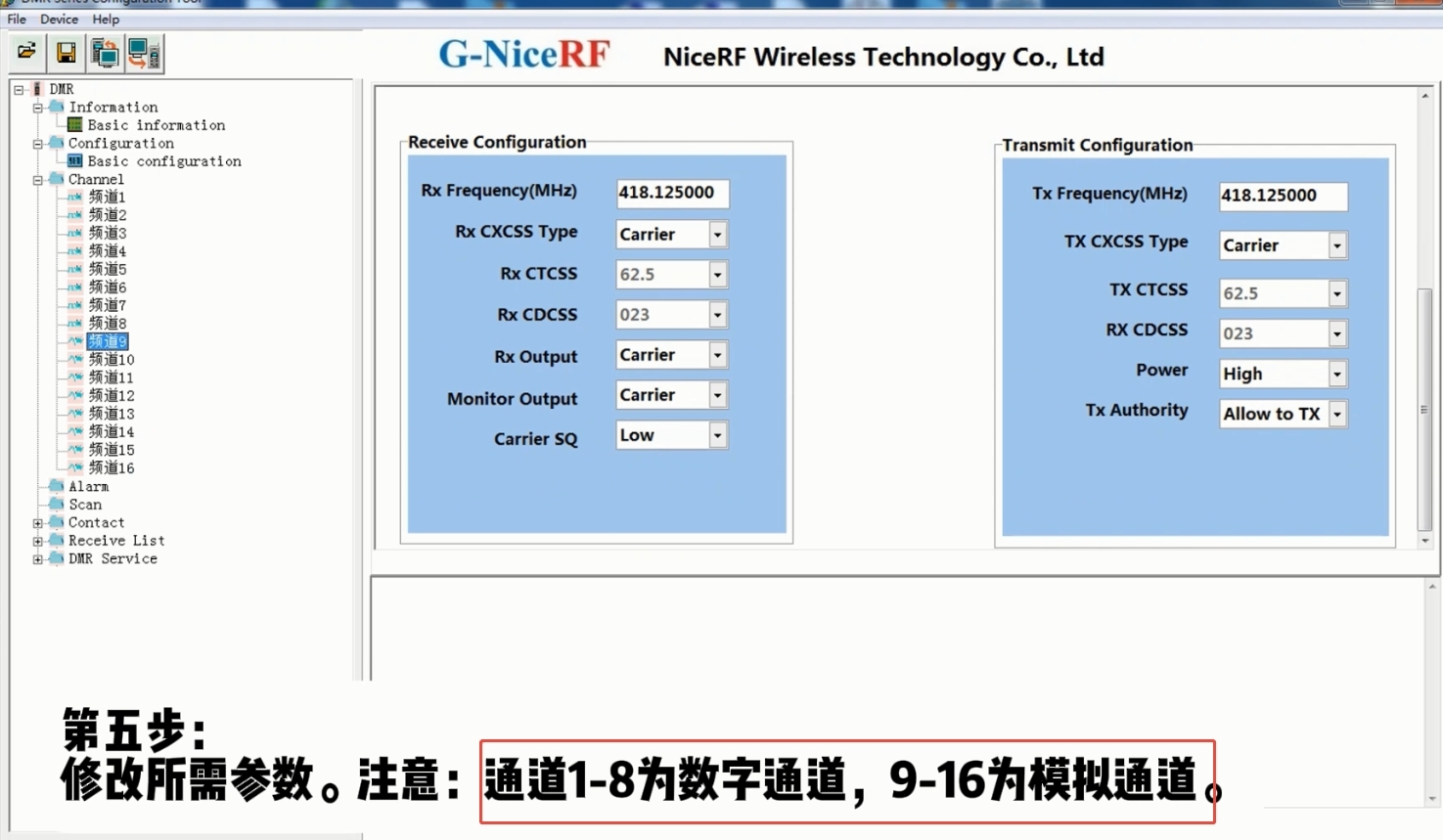

第五步:修改所需参数,注意通道1~8为数字通道,9-16为模拟通道



模块数字通道配置选项

模块数字模拟配置选项

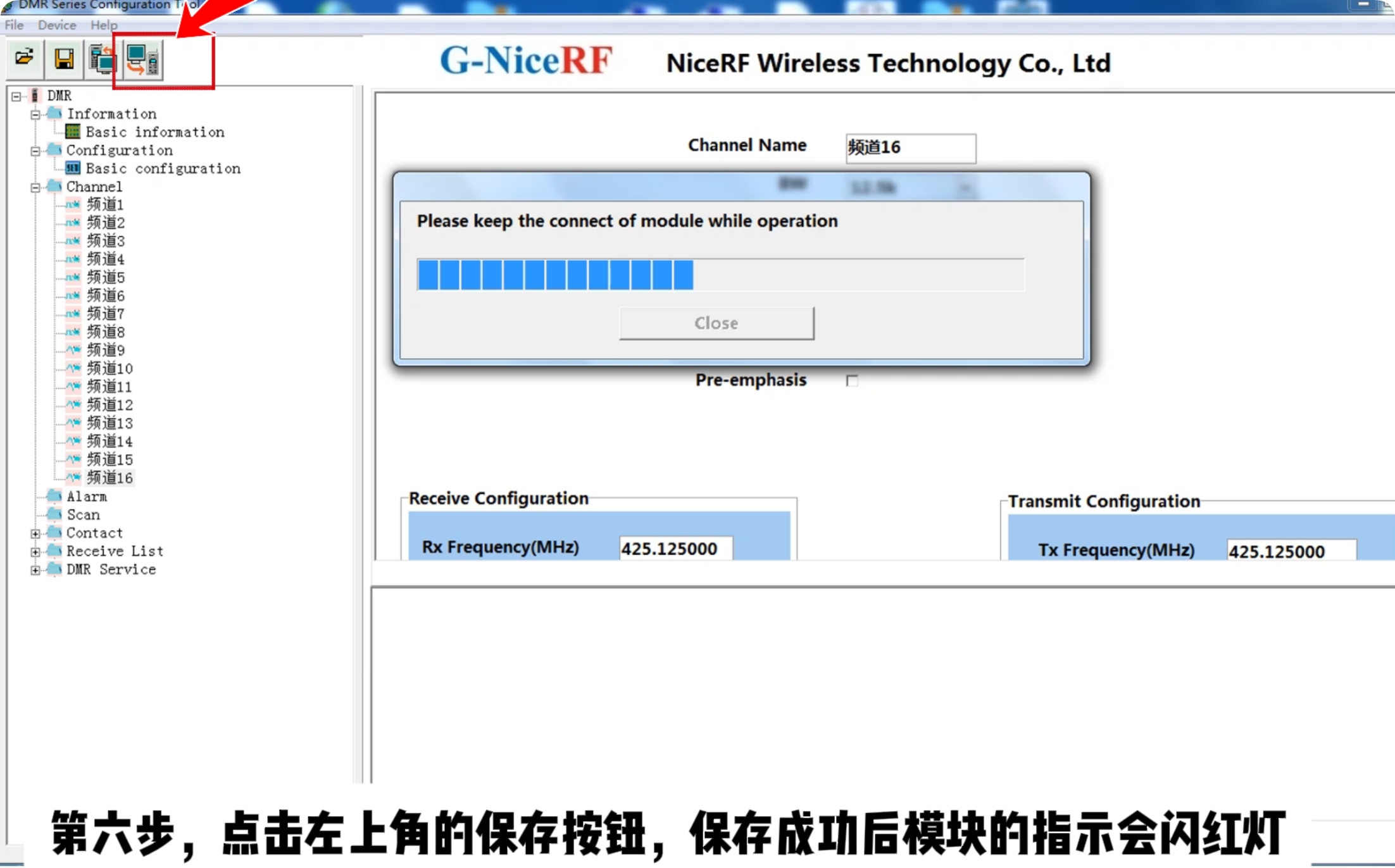

第六步:点击左上角保存,保存成功后模块指示灯会闪红灯



保存模块配置参数



上述教程也同样是我司模块DMR858S软件操作流程,不同的是无需移除MCU。
