DMR858S对讲模块通过串口指令调节音量大小

一、准备事项

用串口指令调节DMR858S音量需要从网站下载以下文件：

• 串口助手文件
• DMR858S通讯协议
• USB_PC驱动文件

二、串口指令调节音量

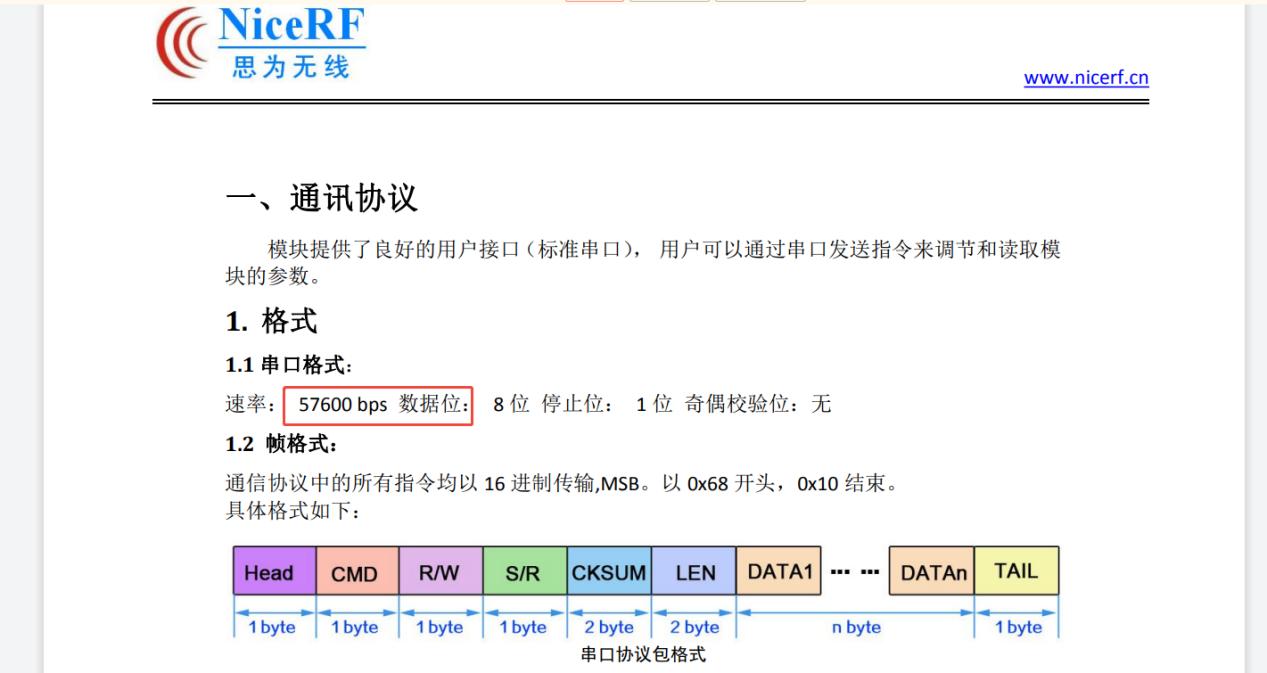

1. 安装好USB_PC驱动文件后，打开DMR858S通信协议规格书，找到串口格式，确认其模块速率为 57600 bps。

2. 连接模块至电脑 USB 接口，打开串口助手，选择对应的串口端口（通常为新出现的端口号）。

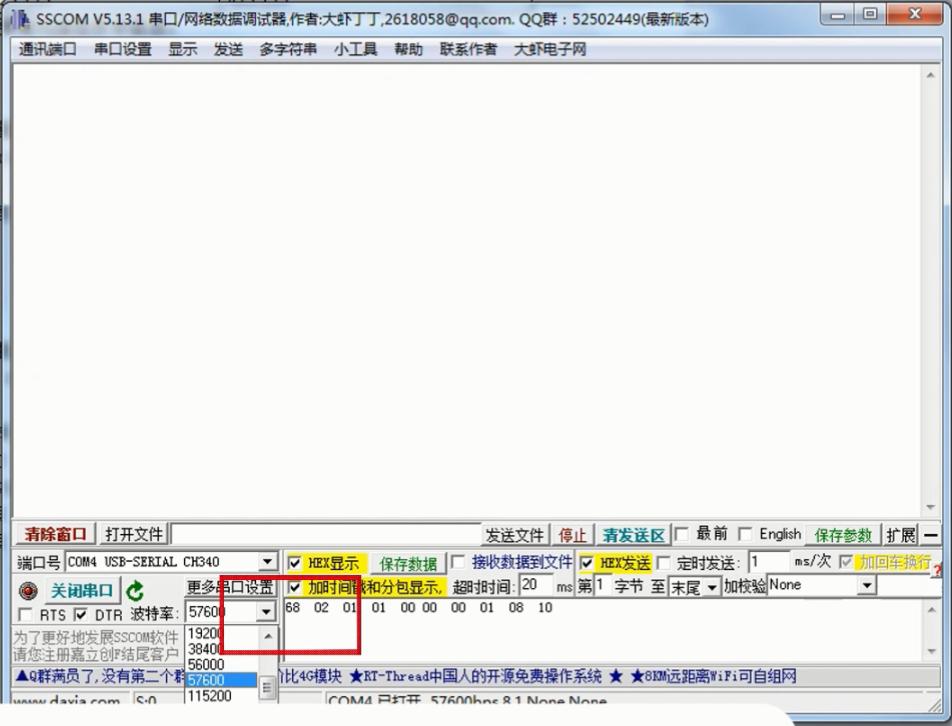

3. 根据上面查询到的模块数率选择对应的波特率57600 ,勾选16位进制发送（HEX发送）和16位进制显示（HEX显示）。

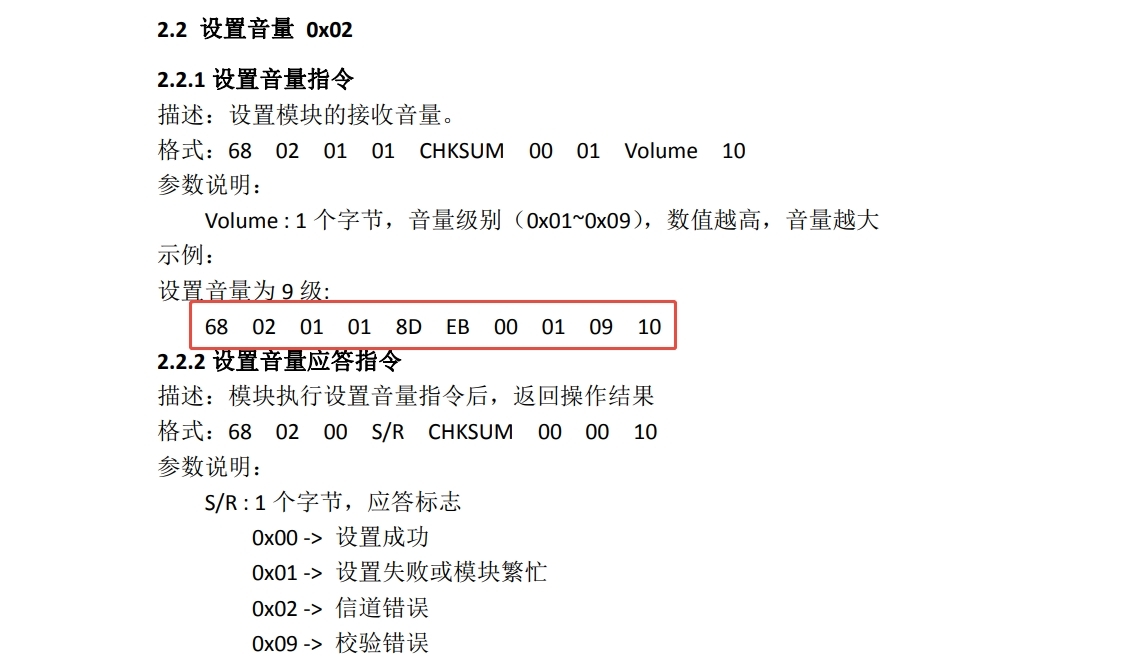

4. 音量调节指令可查通讯协议（设置如下图）。“0x00~0x09”数值越大，音量越大。复制音量指令（方框所选内容，09表示9级）粘黏到串口助手。

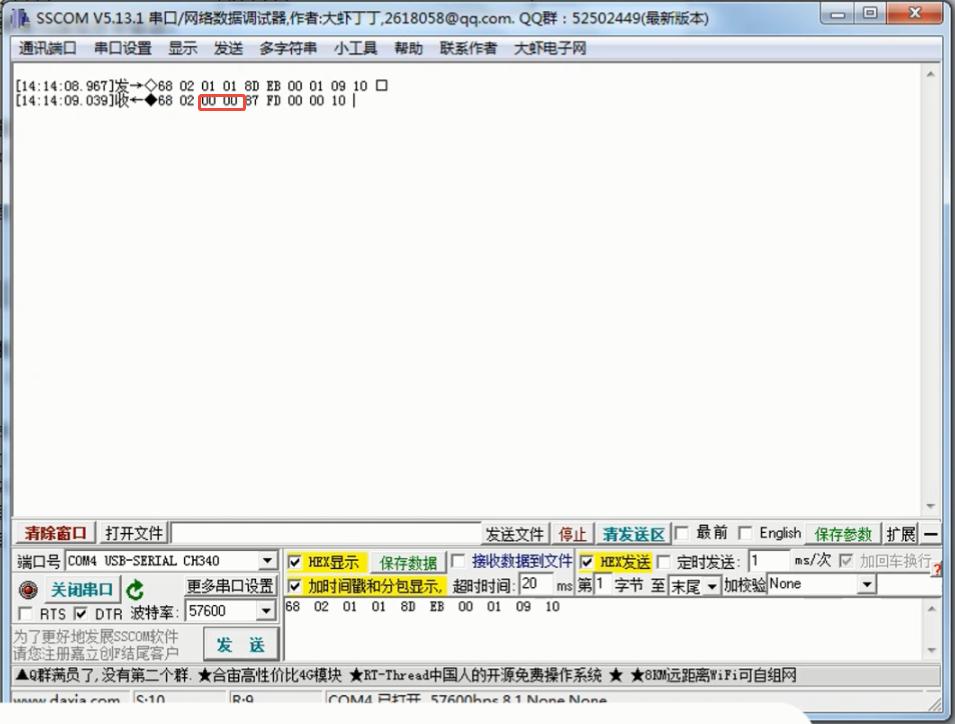

输入音量调节指令后，可以从显示框看到一条 反馈的指令“68 02 00 00 87 FD 00 00 10”

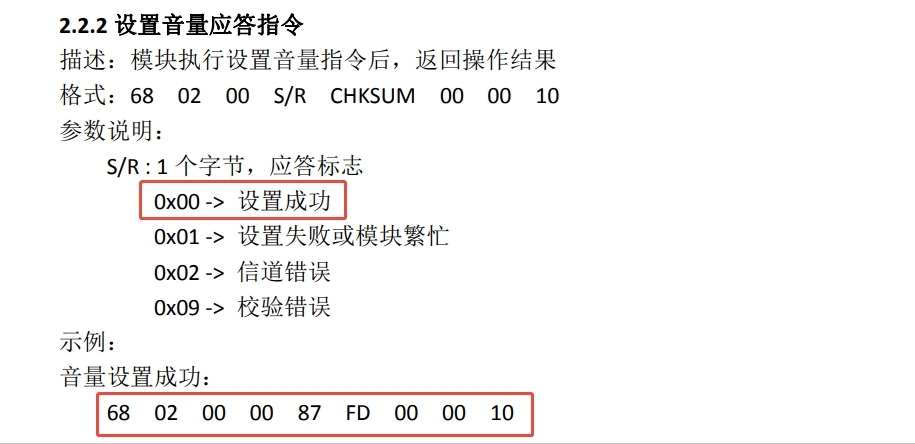

根据对比通信协议应答指令参数说明（如下图），显示“0x00”确定设置成功

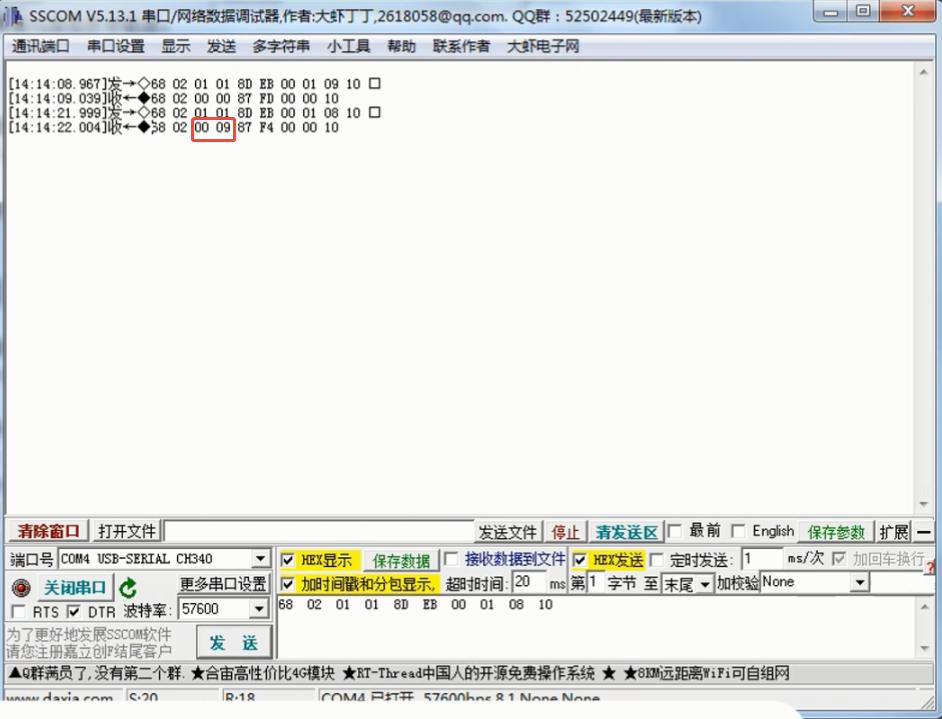

这里注意的是，若修改其它音量等级如8级时，将9级音量调节指令 “68 02 01 01 8D EB 00 01 09 10 ” 中的“09”改为“08” 输入发送后返回的指令显示“00 09”根据应答指令参数说明是“0x09”为效验错误。

这是因为 9级音量调节设置了校验和，改其它音量等级可通过不验证校验和调整，将效验和两个字节改为 “00 00”。如完整的 7级音量调节改为

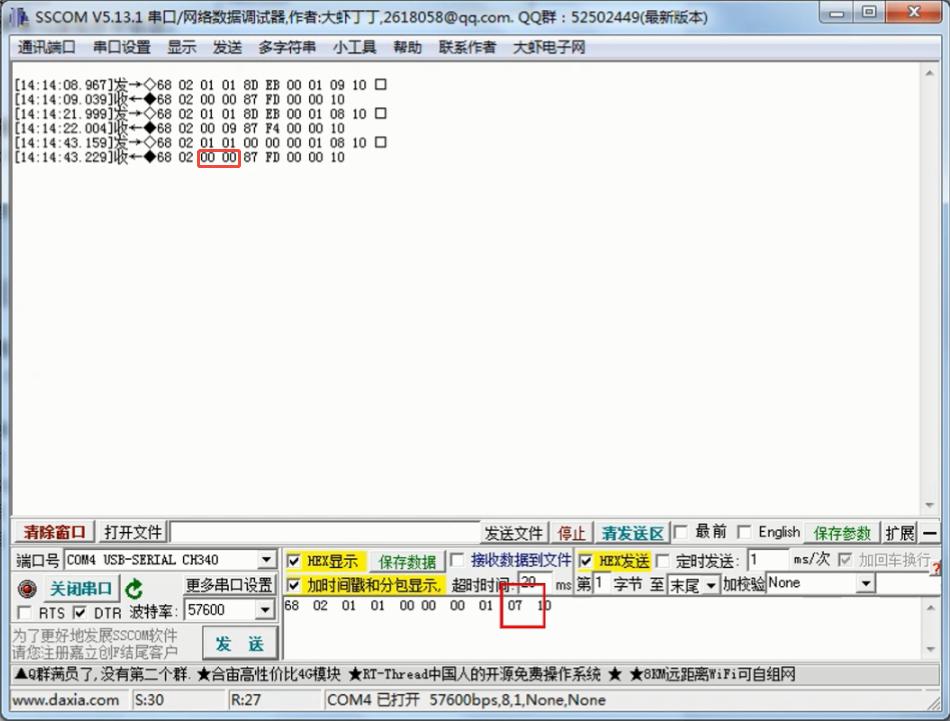

“68 02 01 01 00 00 00 01 07 10”输入就可以返回正确的应答指令（如下图）

关于如何通过串口指令调节DMR858S音量大小方法就分享到这里，若有更多产品方面的咨询或方案建议请联系我司。
