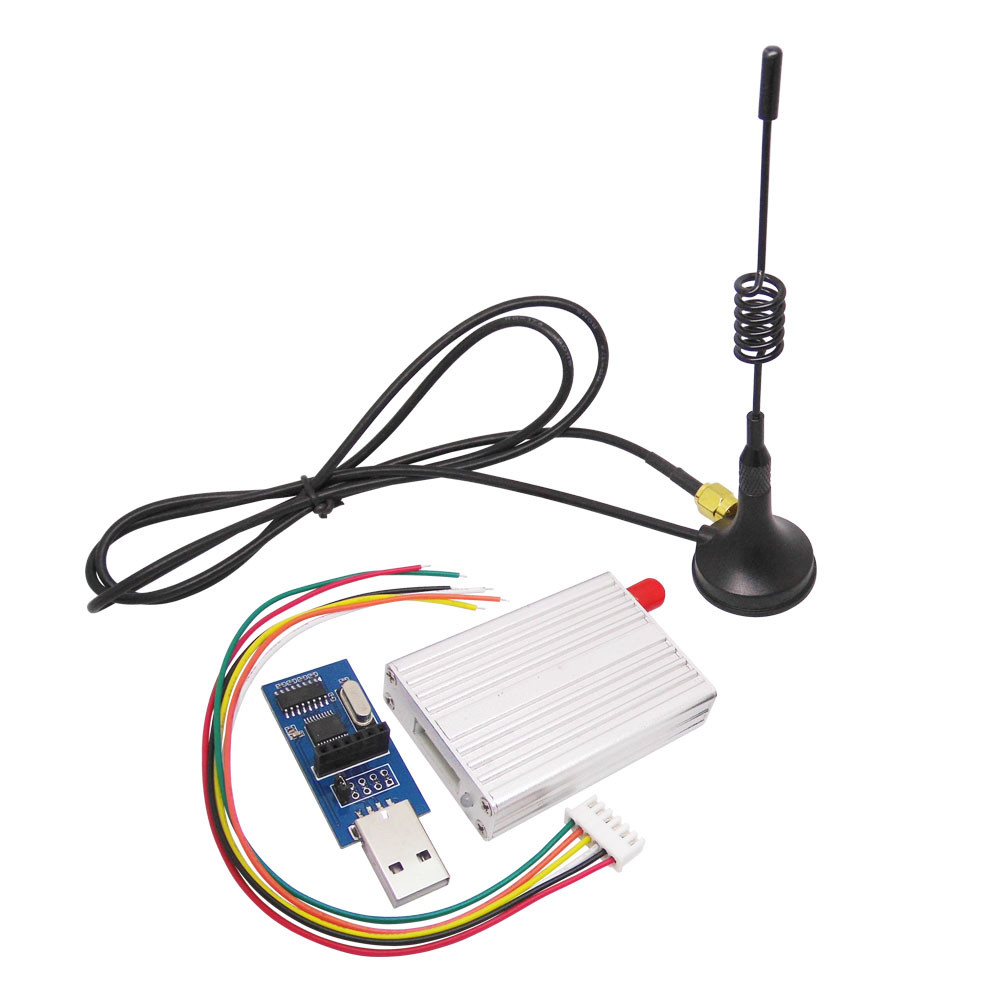

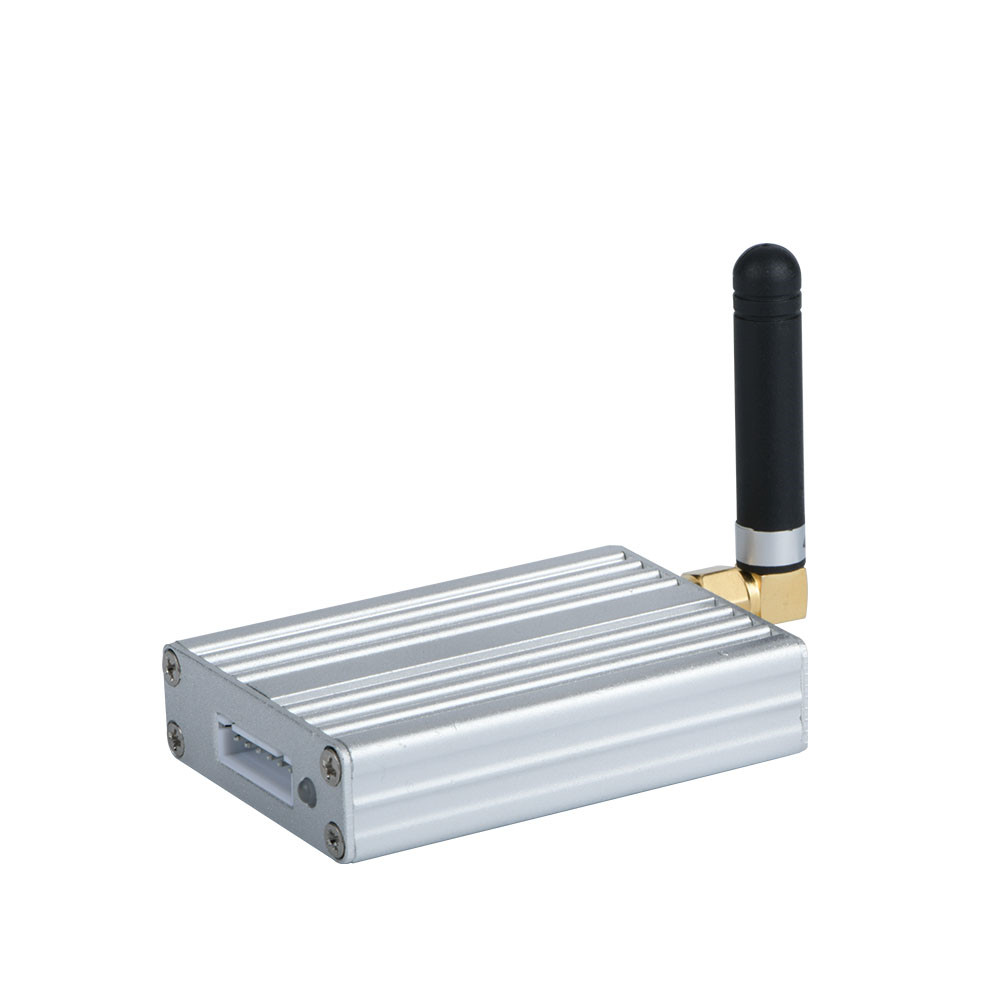

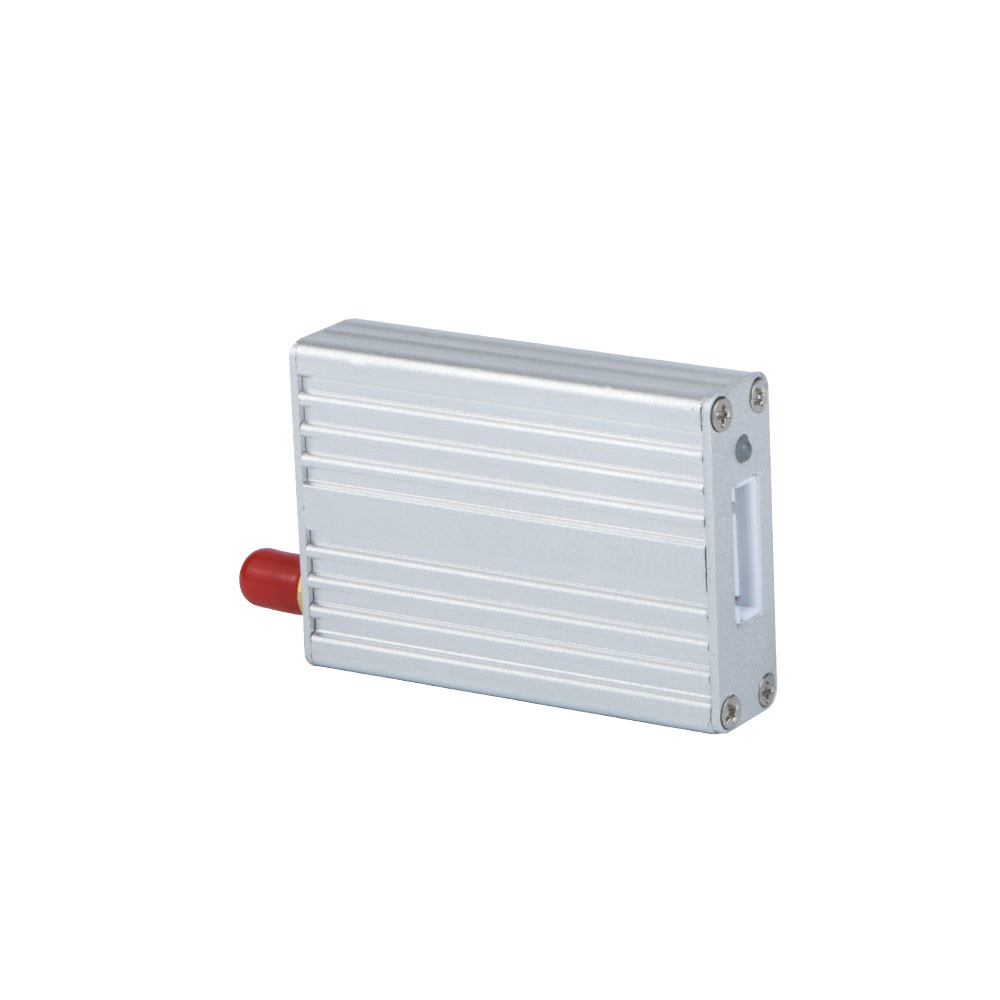

SV612：工业级无线数据传输模块带铝外壳 100mW TTL/RS232/RS485电平接口

SV612是一款工业级的无线数据传输模块，采用的是高性能的Silicon Lab射频芯片。高效的接收灵敏度,再加上业界领先的100 mW的输出功率保证扩大范围和提高链路性能。模块提供了多频段多信道以及网络ID来降低传输过程中的干扰以提高传输性能。用户可以通过PC软件或在线修改设置串口以及RF的相关参数。抗干扰、远距离传输、宽范围的工作电压乃至丰富便捷的编程设置使之得到非常广泛的应用。

SV612严格使用无铅工艺生产和测试，符合RoHS、Reach的标准。

联系我们

规格书&附件下载

产品规格书：SV612-100mw工业级铝外壳无线数传模块V5.1.pdf

其它附件：NiceRF_SV.rar

其它附件：serial assistant.rar

其它附件：Serial debugging assistant 1.3.rar

性能参数

特点&应用

典型应用电路

引脚定义

机械尺寸（单位：mm）

订购信息

注：模块内部经过3.3V LDO稳压。CS脚和SET脚控制是3.3V电平。如若是TTL电平的模块，那串口TXD和RXD脚输出和输入都是支持3.3V电平。

参数	最小	典型	最大	单位	条件
运行条件
工作电压范围	3.3	5.0	7.0	V
工作温度范围	-40	25	+85	℃
电流消耗
接收电流		25		mA	TTL电平
		34		mA	485电平
		32.7		mA	232电平
发射电流		95		mA	@20dBm
休眠电流		＜5		uA	@TTL电平
射频参数
频率范围（不同规格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	470.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
调制速率	1.2	9.6	115.2	Kbps	GFSK
发射功率范围	-1	/	+20	dBm	软件可配置
接收灵敏度		-121		dBm	@1.2Kbps

产品特点

旷传输距离可达1400米 @1.2K速率时
工作频段：433/470/868/915 MHz可选
通讯频道：40个
4字节网络ID
串口参数设置多样化
GFSK调制模式
RSSI场强信号可监测
TTL/RS232/RS485电平接口
天线自动匹配及双向开关控制
灵敏度：-121 dBm
最大输出功率：100 mW （+20 dBm）
工作电压范围：3~ 7.0 V
工作温度范围：-40 ~+85 ℃
重量：45g

应用领域

无线遥控遥测
远程抄表
安防系统
工业数据采集
家庭自动化遥测
无线数据通信
门禁系统
机器人控制

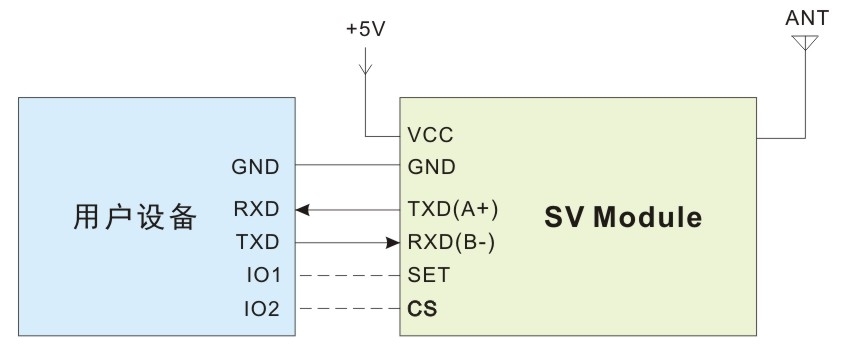

SV612典型应用电路

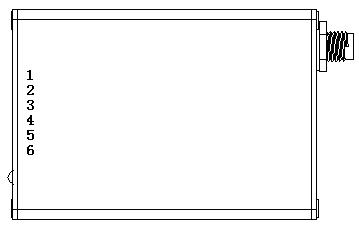

SV612模块引脚定义

脚位编号	引脚定义	描述
1	VCC	接电源正极（典型值5V）
2	GND	接电源地
3	TXD/A	串口通讯数据发射(@485电平时，接A输出)
4	RXD/B	串口通讯数据接收(@485电平时，接B输出)
5	SET	配置参数使能（低电平使能参数配置，默认高电平输出）
6	CS	模块使能（低电平休眠，电流小于5uA,默认高电平输出）

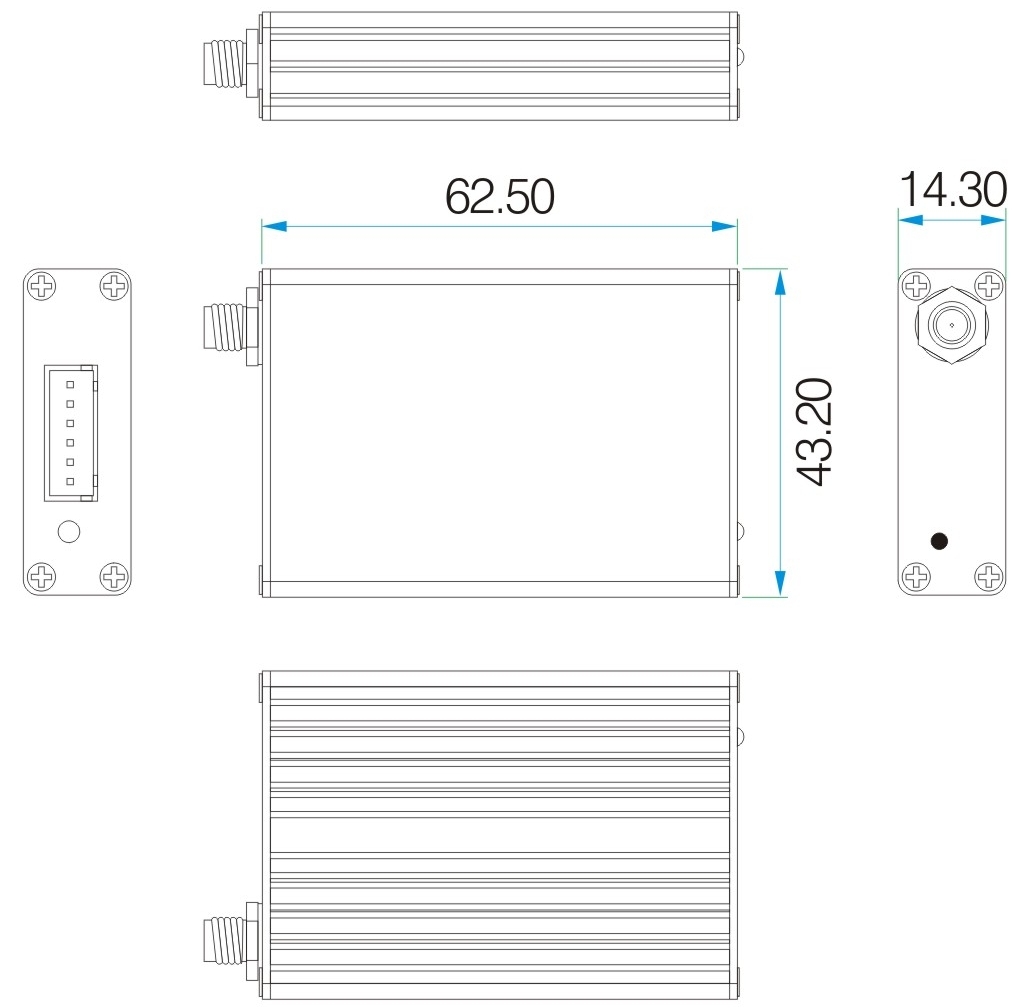

SV612模块机械尺寸

订购信息

例如：客户需要TTL接口433MHz频段的模块，那订单型号为：SV612-TTL-433

目前SV612产品有以下几种型号：

订单型号	产品类型
SV612-TTL-433	TTL电平接口，工作频段为433MHz
SV612-232-433	RS232电平接口，工作频段为433MHz
SV612-485-433	RS485电平接口，工作频段为433MHz
SV612-TTL-470	TTL电平接口，工作频段为470MHz
SV612-232-470	RS232电平接口，工作频段为470MHz
SV612-485-470	RS485电平接口，工作频段为470MHz
SV612-TTL-868	TTL电平接口，工作频段为868MHz
SV612-232-868	RS232电平接口，工作频段为868MHz
SV612-485-868	RS485电平接口，工作频段为868MHz
SV612-TTL-915	TTL电平接口，工作频段为915MHz
SV612-232-915	RS232电平接口，工作频段为915MHz
SV612-485-915	RS485电平接口，工作频段为915MHz
