DMR协议如何实现高效通信？从物理层到应用层

在远距离通信、多人协作和复杂环境下，如何实现清晰、稳定、高效的无线对讲？传统模拟对讲方式在抗干扰、通信质量和功能扩展上存在诸多限制。DMR作为一种国际通用的数字对讲协议，正是为了解决这些问题而诞生。它通过数字编码、时分多址（TDMA）和多层协议架构，提供了可靠的语音与数据通信能力。本文将从DMR协议的物理层、链路层到应用层，逐层解析其工作原理和通信机制。

物理层：基础通信能力的保障

在DMR协议中，物理层通过对信号进行数字调制，并结合12.5kHz的窄带信道设计，引入TDMA双时隙结构，有效提升频谱利用率。每帧时长为30毫秒，包含两个15毫秒的时隙，使得单一信道上可同时承载两路通信，大大增强了系统的并发能力和通信效率。

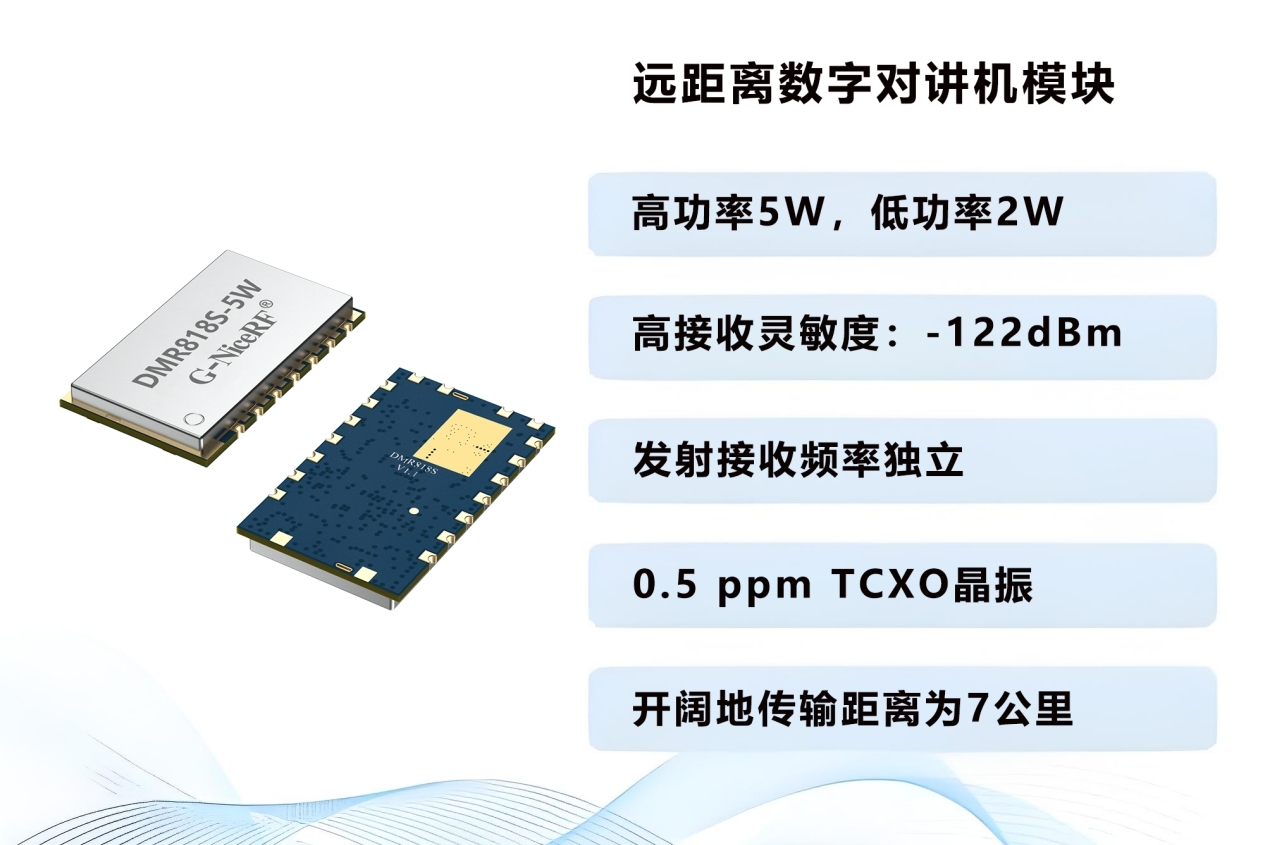

以思为无线的DMR818S-5W为例

DMR818S-5W模块在这一层支持三种频段选择（UHF 400–470MHz、VHF 134–174MHz、350MHz 320–400MHz），发射功率高达5W（可设为2W低功率），在开阔地传输距离可达7公里，具备极强的远距离通信能力。此外，模块使用0.5 ppm高精度TCXO晶振，确保在温变或电压波动下频率稳定，满足工业场景的严苛需求。

其接收灵敏度高达-122dBm，误码率在-117dBm时仍低至5%，为语音质量和数据可靠性打下坚实基础。

数据链路层：高可靠通信控制

数据链路层是DMR协议的稳定运行关键，DMR818S-5W模块通过TDMA帧结构管理每个时隙中的突发类型（语音突发、数据突发、控制突发）。该模块使用CRC校验机制与FEC前向纠错算法，有效提升在干扰、阻挡、反射等复杂环境下的通信可靠性。

此外，模块兼容模拟与数字双模工作，模拟通道支持12.5kHz和25kHz带宽，数字通道带宽6.25kHz等效双时隙，确保用户在向数字系统升级时无需更换全部设备，最大限度降低改造成本。

网络层：灵活的寻址与组网机制

DMR协议支持终端唯一ID标识，通过联系人管理和组呼列表机制，构建稳定高效的网络通信环境。DMR818S-5W模块支持单呼、组呼、全呼（广播）三种呼叫模式，用户可通过串口命令配置联系人号码及呼叫属性，灵活实现一对一或一对多通信。

模块支持设置独立的接收频率与发射频率，可实现更远距离通信。

传输层：语音与数据并重的高效承载

在传输层，DMR818S-5W内置AMBE++语音压缩编码器，实现高保真、低带宽语音通信。即便在弱信号或高干扰环境下，也可确保清晰的语音质量。模块提供9级音量调节、Mic输入增益设定功能，适配不同场景下的拾音与输出需求。

除语音通信外，模块还支持多种非语音数据业务，包括：

短信收发：支持个呼与组呼短信（UTF16编码），长度可定制，短信内容可通过串口读取与查询；

紧急报警：支持通过指定组联系人广播报警信号，适用于安保、巡检等危险场景；

状态查询：可实时获取模块运行状态、当前通道、信号强度、联系人信息、版本号等；

数据掉电保存：内置EEPROM用于存储频率、联系人、音量等重要配置，断电重启无需重新设置。

模块还支持串口指令控制发射、收发切换、唤醒、查询等操作，方便用户开发自动控制系统或嵌入式方案。

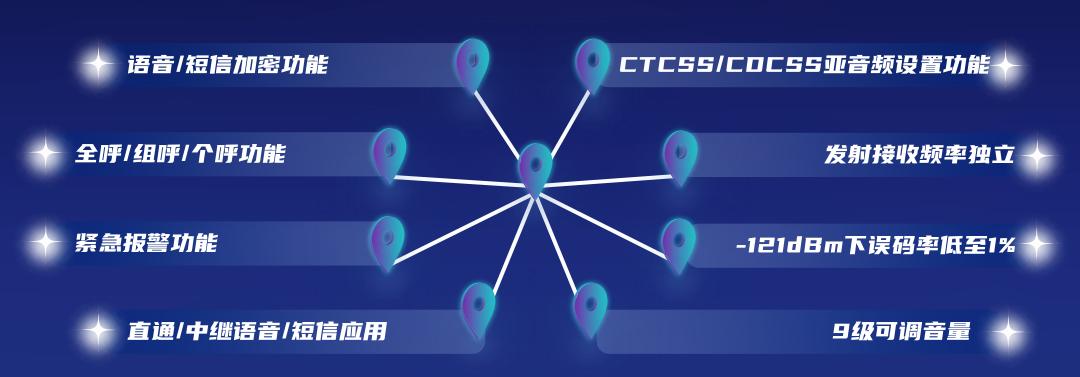

会话层与安全机制：加密与兼容并重

尽管DMR协议并未严格定义会话层与表示层，但DMR818S-5W通过扩展功能增强了协议在安全性和兼容性方面的表现：

加密通信：支持AES级别数据加密（加密密钥长度为8字节），保障语音和短信的通信安全。模块加密开关和密钥可通过串口灵活设置；

模拟亚音与数字亚音：支持50组CTCSS模拟亚音和166组CDCSS数字亚音设置，可避免多设备干扰；

支持多种呼叫控制逻辑：包括PTT模拟控制与串口控制两种模式，实现更高集成灵活性。

应用层：快速集成与广泛适配

DMR818S-5W模块提供标准TTL串口通信接口，用户可通过串口配置模块各项参数，如信道选择、联系人设置、功率调整、频率配置、提示音控制等。无需复杂开发流程，仅需配合麦克风、扬声器和音频功放，即可快速搭建一台完整的数字对讲终端。

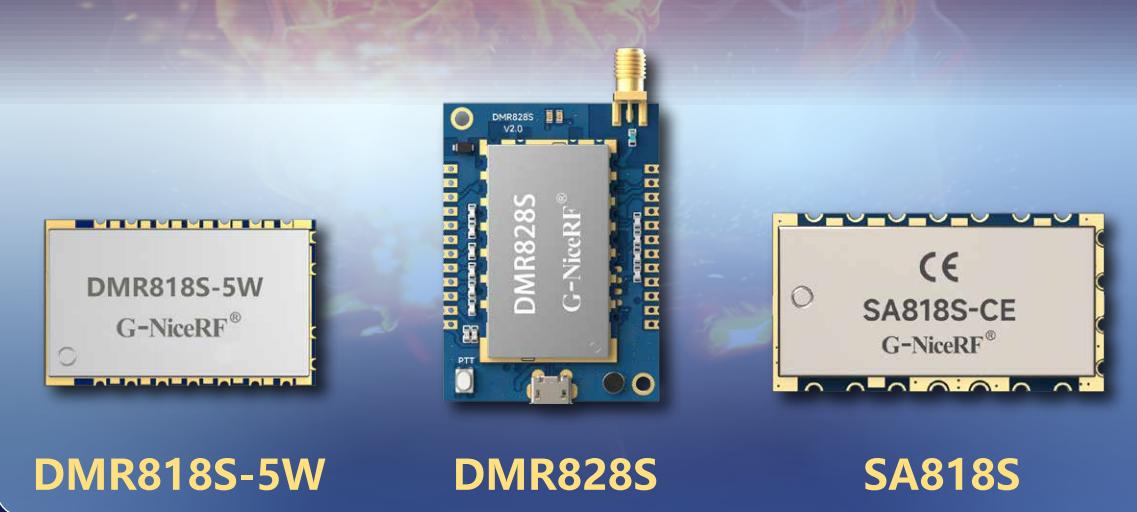

模块封装尺寸与我司DMR818S保持一致，但功率从2W提升至5W，极大增强通信范围，适用于室外作业、应急救援、大型厂区、隧道作业等高要求场景。

典型应用包括：

城市安保与公安通信网络

智能巡检终端对讲

应急通信与灾害现场布控

楼宇小区安防系统
