开关控制模块如何设置参数--SK200PRO开关模块参数设置指南

SK200PRO系列LoRa无线单路开关量MESH模块是一款功能强大的工业级远程无线控制模块，它通过LoRa扩频调制跳频技术实现了高效的接收灵敏度和抗干扰性能。该模块由发射端（SK200PRO-TX）和接收端（SK200PRO-RX）组成，能够方便地实现无线开关控制，广泛应用于开关量远程控制、安防系统、无线遥控门禁以及水泵无线控制等领域。本文将详细介绍如何通过PC连接SK200PRO模块，并设置其参数。

一、准备工作

1.1 硬件准备

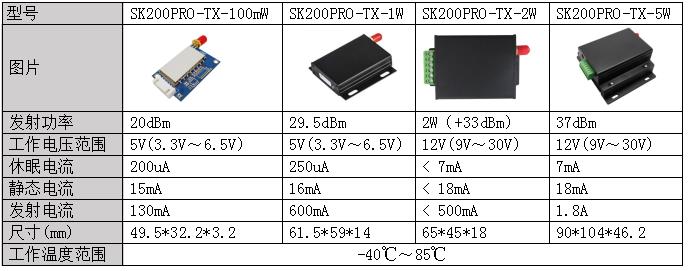

• ‌SK200PRO-TX发射端模块‌：根据需要选择功率为100mW、1W、2W或5W的模块。
• ‌SK200PRO-RX接收端模块‌。
• ‌TTL接口的USB转接板‌：用于连接模块和PC。
• ‌专用6PIN端子线‌：用于连接模块和USB转接板。
• ‌天线‌：根据模块型号选择合适的天线，如棒状天线、小吸盘天线等。
• ‌电源线‌（仅SK200PRO-TX-5W需要外部供电）。

1.2 软件准备

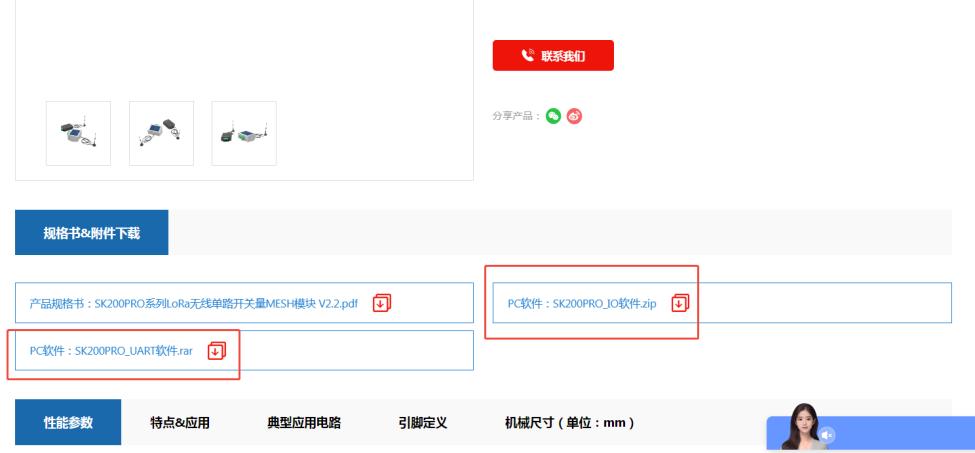

• ‌SK200PRO配置软件‌：用于设置模块参数的软件，可从官网下载（下载链接）。

     注意：根据模块版本选择对应软件下载，若是UART 接口选择UART软件包

• ‌USB驱动程序‌：用于PC识别TTL接口的USB转接板，需根据转接板型号安装相应的驱动程序。

二、参数配置方法

*发射端和接收端参数必须一致

2.1发射端配置步骤：

• 安装好USB驱动程序

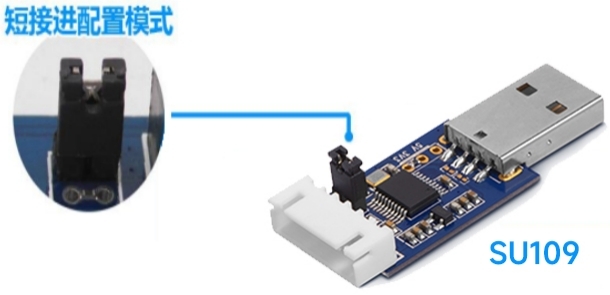

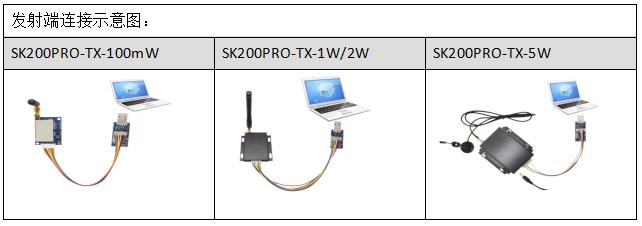

• 通过专用6PIN端子线连接模块和TTL接口的USB转接板（注意板上的短路帽要短接）

• （SK200PRO_TX_5W还需外部供电）将电平转接板的USB头插入电脑USB口
• 此时发射端模块的双色灯为常亮状态，说明发射端已进入配置模式

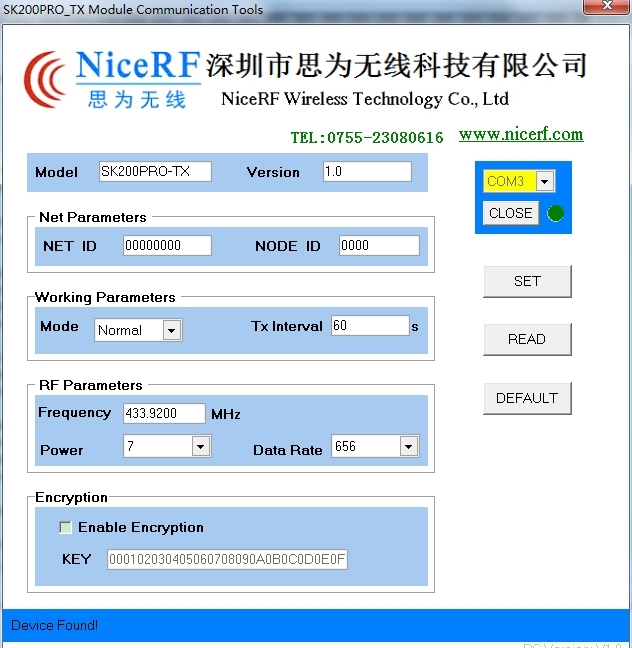

• 打开发射端配置软件，选择正确的端口号，点击“OPEN”按钮打开串口
• 点击【READ】按键读取发射端当前的所有参数信息
• 修改需要修改的参数
• 点击【SET】按钮确认修改
• 点击【DEFAULT】按钮可将接收端的参数恢复为出厂默认值

2.2 接收端配置步骤

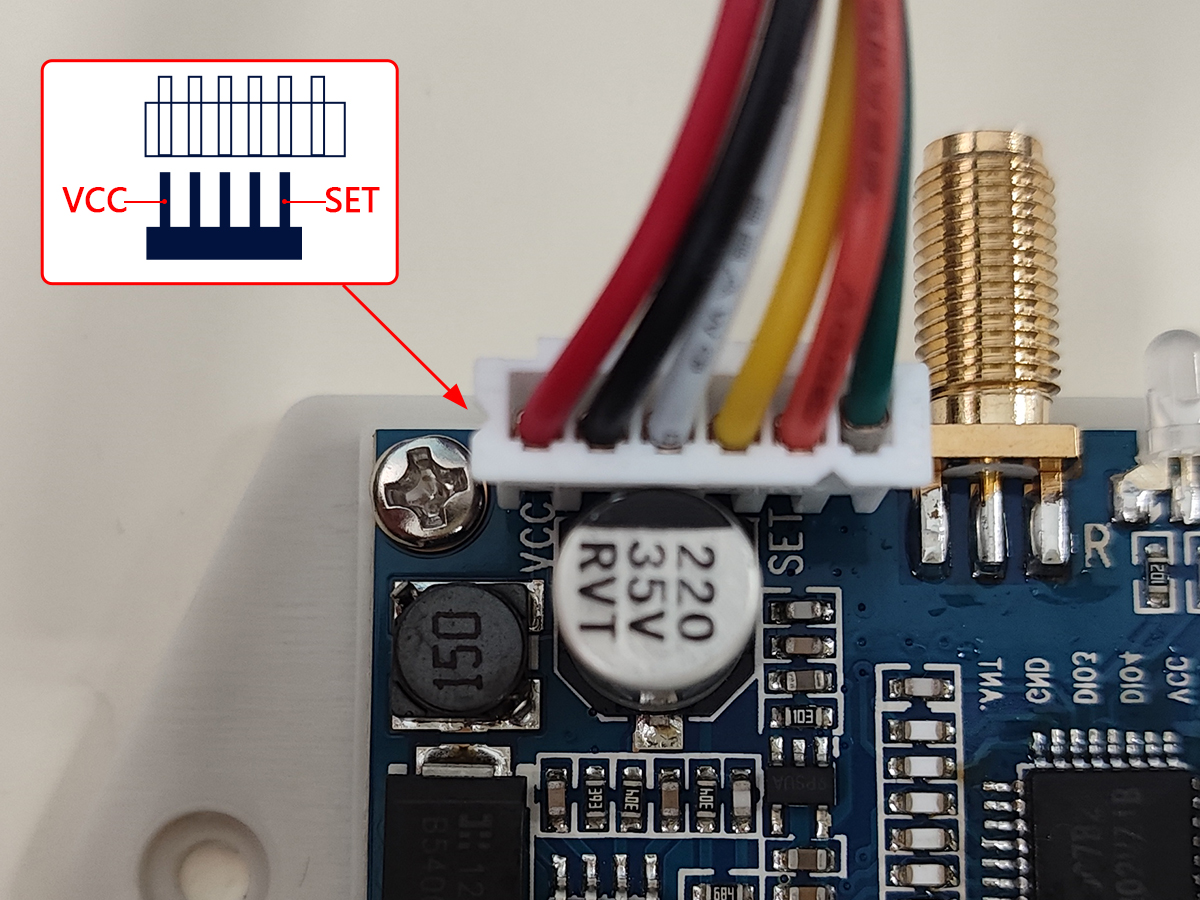

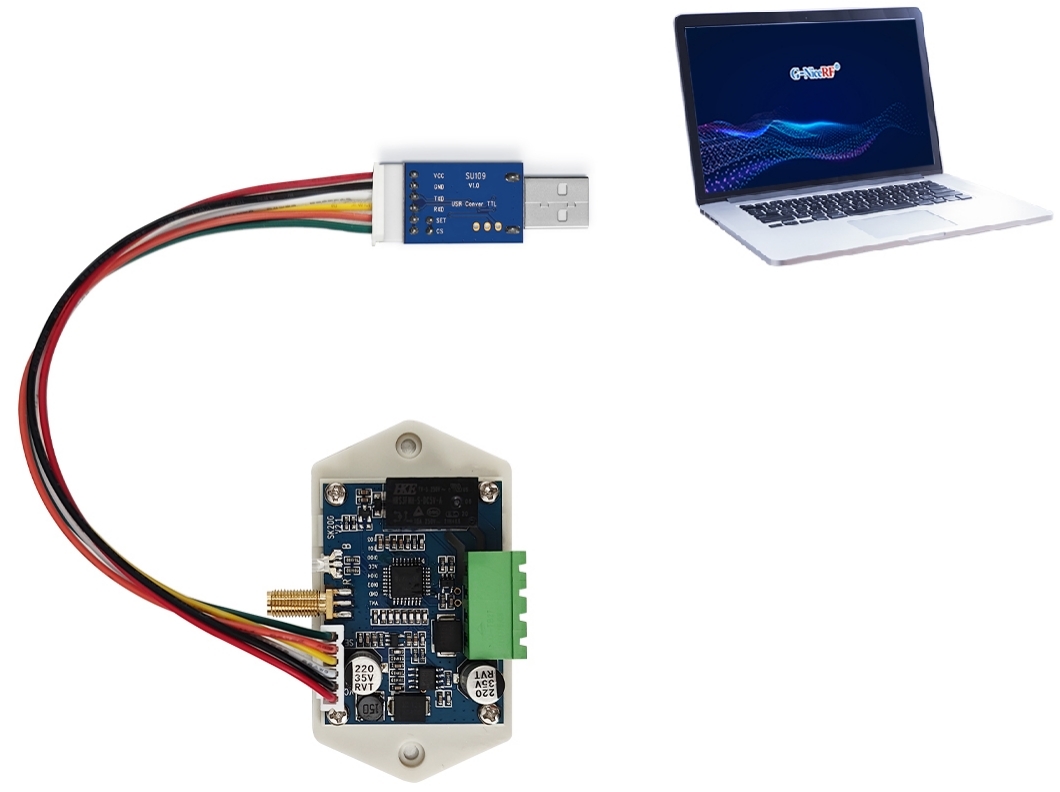

• 拆开接收机外壳，通过USB板连接PC端进行配置（可参考发射端配置步骤），接线图如下所示：

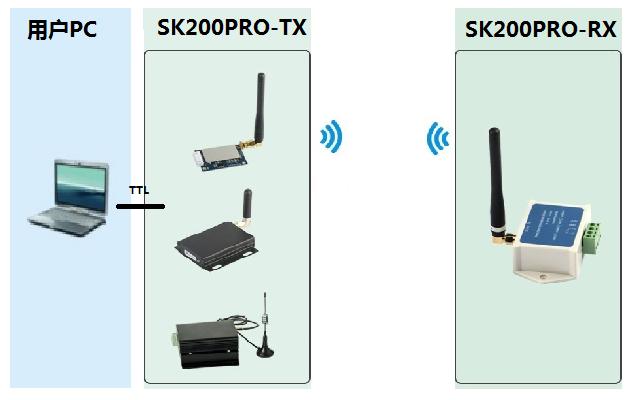

• 在不方便拆壳的场合，用户还可将发射端接到电脑，使用PC软件通过无线远程修改接收端参数。

设置步骤：

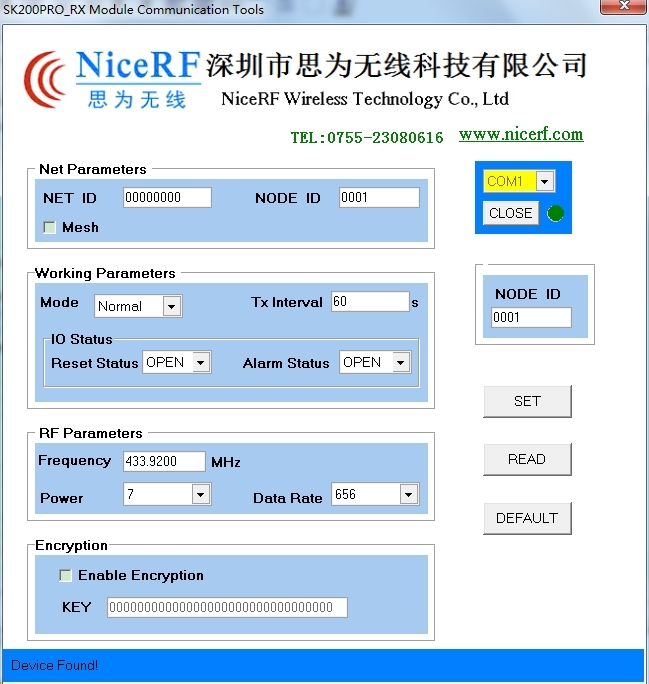

1. 通过USB转接板将发射端接到电脑（注意板上的短路帽要拔掉），并打开接收端配置软件
2. 选择正确的端口号，打开串口
3. 在右侧NODE ID栏输入要配置的接收端的NodeID，出厂默认Node ID为0001
4. 点击【READ】按键读取接收端当前的所有参数信息
5. 修改需要修改的参数，点击【SET】按钮确认修改
6. 点击【DEFAULT】按钮可将接收端的参数恢复为出厂默认值

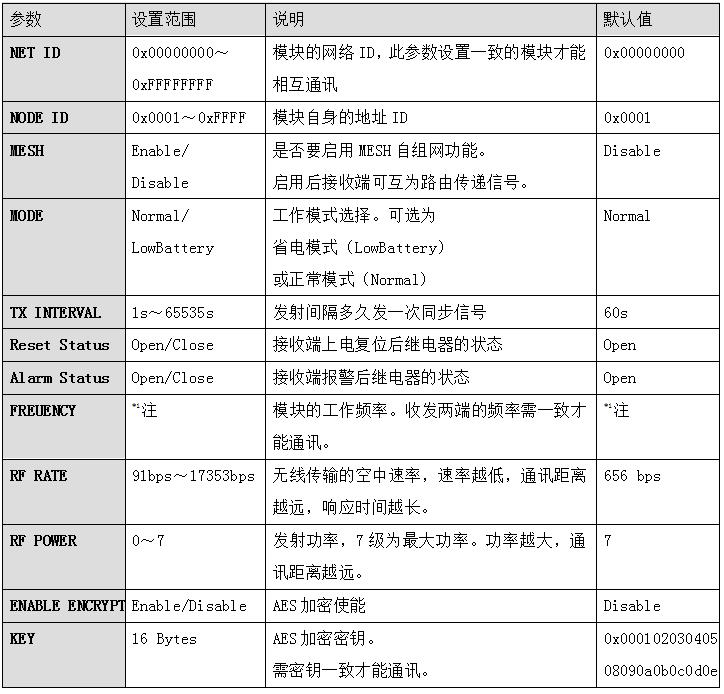

三、参数说明及修改

确认修改并保存

1. 修改完所需参数后，点击【SET】按钮确认修改。
2. 点击【DEFAULT】按钮可将接收端的参数恢复为出厂默认值（慎用）。

四、天线使用说明

• 天线是通信系统的重要组成部分，其性能的好坏直接影响通信系统的指标。
• 为使模块处于最佳工作状态，推荐使用供应商提供的天线。

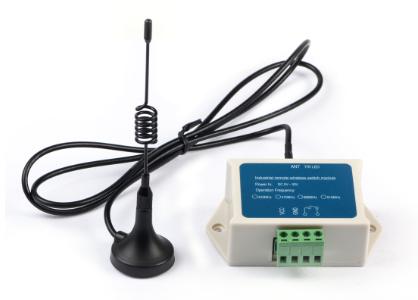

• 天线使用过程中应遵循以下原则以保证模块最佳的通讯距离：天线尽量不要贴近地表面，周边最好远离障碍物；如选购的是吸盘天线，引线尽可能拉直，吸盘底座需吸附在金属物体上。
