基于nRF24L01+的2.4GHz无线模块设计与应用

nRF24L01+是一款由Nordic Semiconductor设计的单片射频收发芯片，工作于2.4～2.5GHz ISM频段，采用GFSK调制技术，支持高达2Mbps的数据传输速率，具备低功耗特性，适用于2.4G无线通信应用场景。

基于nRF24L01+的无线模块硬件设计

nRF24L01+有QFN32 5x5mm封装，外形尺寸小巧，便于嵌入式系统应用。在选择芯片时，需考虑其与主控芯片的兼容性、计算能力、接口资源以及电源管理等因素。

基于nRF24L01+的2.4GHz无线通信特性，外围设计需聚焦电源稳定性（采用LDO稳压器+滤波电容）、射频信号完整性（优化晶振匹配、天线阻抗及功率放大器网络）及模块扩展性（预留GPIO/SPI接口以支持天线切换、功率调节）。设计需在性能与成本间平衡，确保模块在复杂电磁环境中稳定工作，并为未来功能升级（如多频段支持）预留接口。具体nRF24L01+模块硬件设计可参考RF2401F27模块内部结构。

RF2401F27模块内部结构应用说明

思为无线RF2401F27射频模块集成nRF24L01+芯片、LDO稳压器、晶振匹配及功率放大器，内置组件减少外围复杂度（如LDO输出3.3V±5%、晶振频率稳定性±10ppm）。设计时需验证天线接口性能，并利用SPI接口扩展功能（如动态调节PA输出功率）。模块适用于高集成度2.4GHz无线通信场景，兼顾性能与成本优化。

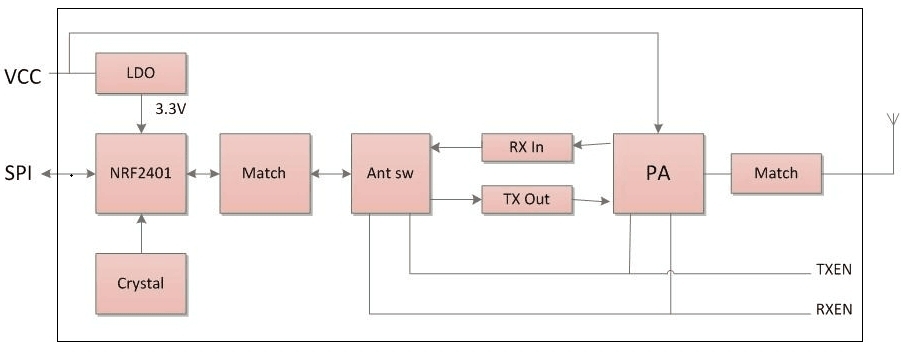

RF2401F27模块内部结构图：

PCB布局与布线：

在PCB布局时，要注意将nRF24L01+芯片与其他敏感元件分开，减少干扰。布线要遵循信号完整性原则，保证信号的传输质量。例如，射频信号线要尽量短且避免弯曲，以减少信号损耗和干扰。

nRF24L01+模块应用说明

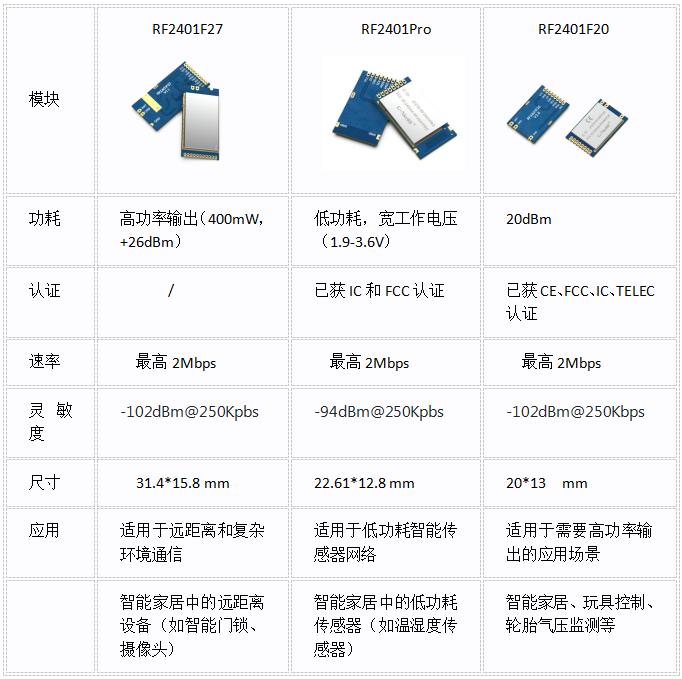

nRF24L01+作为一款高度集成的2.4GHz无线收发芯片，在智能家居、工业控制、健康监测等多元化领域中展现出广泛的应用潜力。思为无线以nRF24L01+芯片研发了RF2401F27、RF2401PRO及RF2401F20等多款前端模块，不仅支持超低功耗待机模式，还具备智能跳频功能，有效提升通信稳定性。

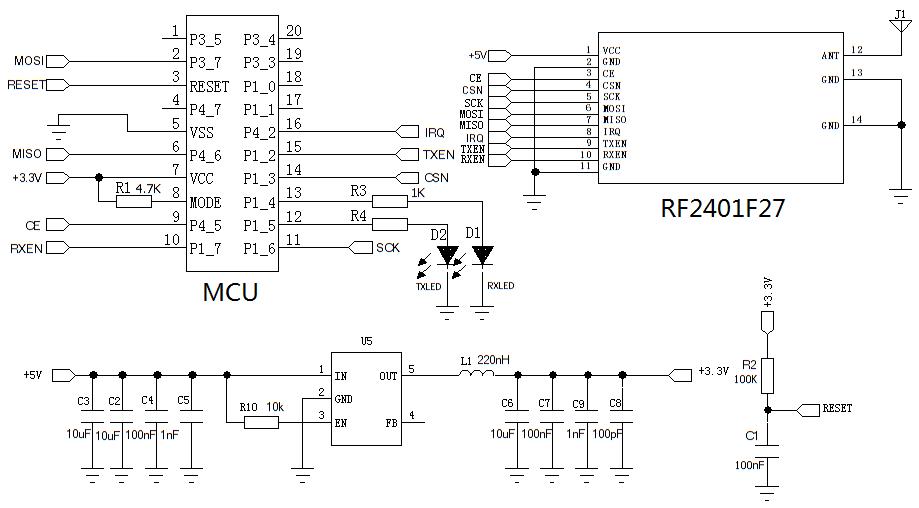

典型应用电路

RF2401F27、RF2401PRO及RF2401F20这三款前端模块内部集成高效稳压电路，在远程通信场景下可实现400mW功率输出，确保信号覆盖范围与传输质量。同时，部分产品已通过CE（欧盟）、FCC（美国）、IC（加拿大）、TELEC（日本）等国际权威认证，完全符合低功耗智能传感器网络、工业自动化控制、家庭遥测系统等领域的严苛应用标准，为全球客户提供稳定可靠的无线通信解决方案。

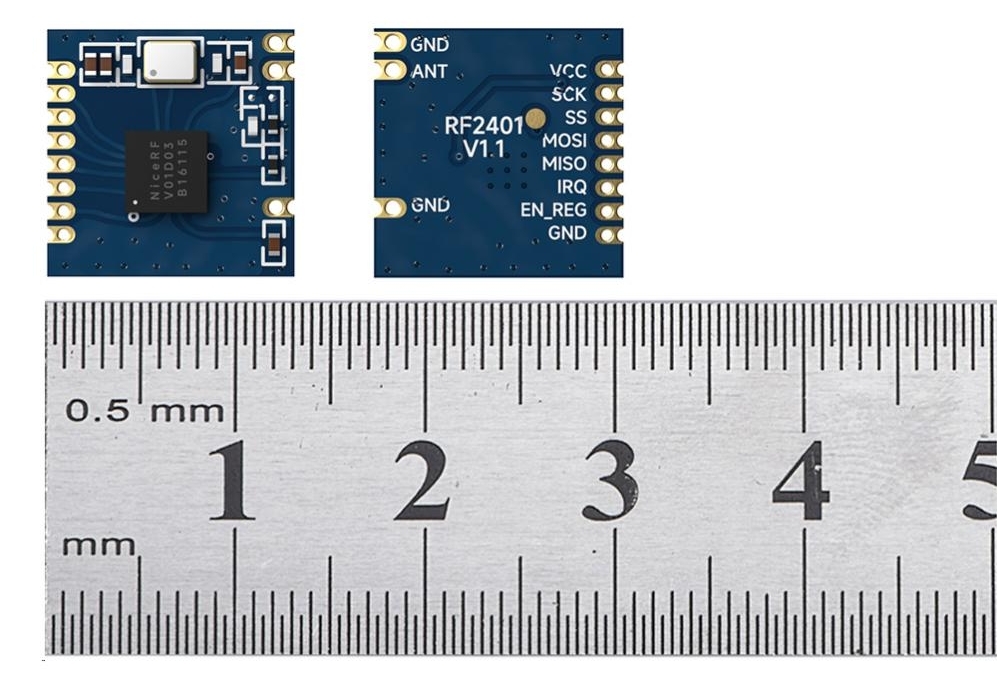

为助力用户快速实现模块应用，思为无线特别推出了一款集成式应用模块——RF2401。该模块与前述三款前端模块的核心差异在于，其内置了高性能MCU（微控制器单元），用户无需额外编写程序即可直接使用，极大地简化了开发流程，降低了应用门槛。

RF2401模块不仅具备成本低廉、体积小巧、产品稳定性强的优势，更在性能上实现了显著突破：最大发射功率可达10dBm，接收电流低至7mA，接收灵敏度高达-115dBm。经实地测试，其有效通信距离最远可达500米，远超同类型2.4G无线模块，为用户提供了更广阔的应用空间。同时，RF2401模块严格遵循FCC（美国联邦通信委员会）和ETSI（欧洲电信标准化协会）的规范要求，参数指标均符合国际认证标准，可满足客户对产品认证的多样化需求，助力客户快速开拓市场。

综上所述，本次简要描述了nRF24L01+在无线模块设计与应用方面的基本内容。分享了我司基于nRF24L01+芯片研发的 2.4GHz 无线 ISM 频段无线收发模块，展示了这些模块在实际应用中的基本特点和适用场景。希望这些内容能对大家了解nRF24L01+及其在无线模块设计中的应用有所帮助。
