RF3060F27无线收发模块-远距离低功耗通信的优选方案

2025-03-11 09:15

分享到:

思为无线推出全新纯国产的无线通信产品,凭借更低功耗、更高速率和更高灵敏度,成为远距离传输及对可靠性要求更高应用的理想选择。

RF3060F27是思为无线新一代国产射频芯片PAN3060为核心自主研发的ChirpIoT™无线收发模块,采用全新的ChirpIoT™调制技术,在抗干扰性能、通信距离都远超现在的FSK、GFSK调制方式的产品。



RF3060F27模块属性



RF3060F27是基于PAN3060射频芯片的无线串口模块(SPI),具有多种传输方式,工作在433/470 MHz。可适应不同地区和场景,数据传输在5-59.9Kbps @LoRa之间灵活可调,既能满足工业自动化对实时性的高要求,又能在远程环境传感器等功耗敏感应用中以低速率实现稳定长时通信,平衡了性能与功耗。



RF3060F27无线收发模块的核心特点

在空矿环境下,通信距离可达4-5公里

TCXO晶振,频率误差稳定在1ppm

灵敏度:-135dBm @62.5KHz,500pbs

支持5-59.9Kbps @LoRa的数据传输速率

支持带宽:125kHz、250kHz、500kHz

支持码率:4/5,4/6,4/7,4/8

休眠电流< 1.0uA,低接收电流:6mA@DCDC



RF3060F27模块



超远传输距离

RF3060F27无线收发模块具有高抗干扰性、高灵敏度、低功耗和超远传输距离等特性。最高具有-135dBm 的灵敏度(@62.5KHz,500bps),配合高达27dBm@5V 的输出功率,使其成为远距离传输和对可靠性要求极高的应用的最佳选择。



频率稳定性高

RF3060F27无线模块具有前向纠错技术,支持4/5,4/6,4/7,4/8四种不同的编码码率。该前 向纠错技术可对一定范围的错误 bit 进行纠错,提高传输可靠性。



小体积强抗干扰

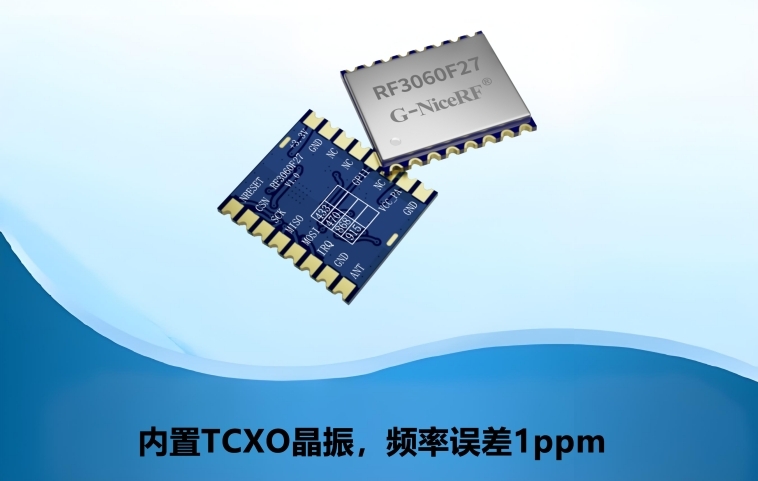

RF3060F27无线收发模块是一款超小体积的无线收发模块由于采用PAN3060为模块核心,抗干扰性能与通信距离得到了进一步提升。该模块内置TCXO晶振,频率误差1ppm。

超小体积:模块的紧凑设计使其易于集成到各种应用场景中,适应小型化设备的需求。

低功耗设计,长效续航:RF3060F27在接收模式下的电流仅6mA@DCDC,休眠模式下更是低至1.0uA以下,对于需要长时间运行的电池供电设备而言电池供电的续航能力是一个关键因素,模块在不同模式下都能保持较低的功耗,有助于延长设备的电池寿命。内置晶振也有助于减少温度变化对性能的影响,确保通信的稳定性。

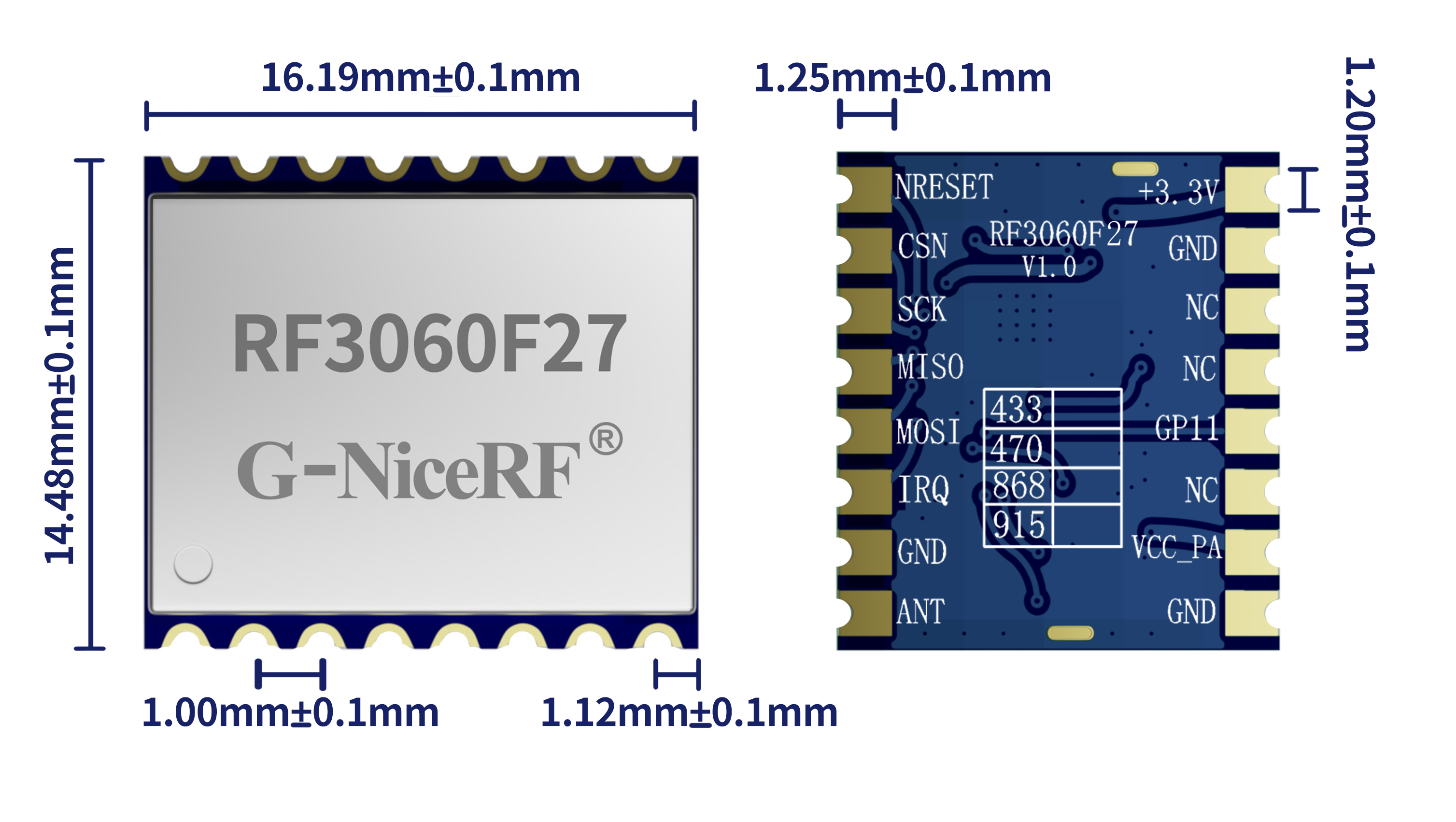

小体积模块

RF3060 与 RF3060F27 的不同点

RF3060对比RF3060F27



从以上数据可以看出,RF3060F27 在 RF3060 的基础上进行了重要升级,尤其是在 供电电压、输出功率、通信距离和灵敏度 方面的提升,使其更加适用于需要 超远距离通信 和 高功率信号传输 的应用场景。



RF3060F27无线收发模块其卓越的性能特点,在多个领域都有着广泛的应用前景,在智慧工厂、智慧水务、智慧农业、智慧医疗、智慧社区和智慧消防等多个领域都能提供高效、稳定的无线连接方案。
