新品推荐：5W远距离高保真无线音频模块SA356-TX

2023-03-10 10:46

分享到：

2021年12月，思为无线全新推出5W远距离高保真无线音频模块SA356-TX。

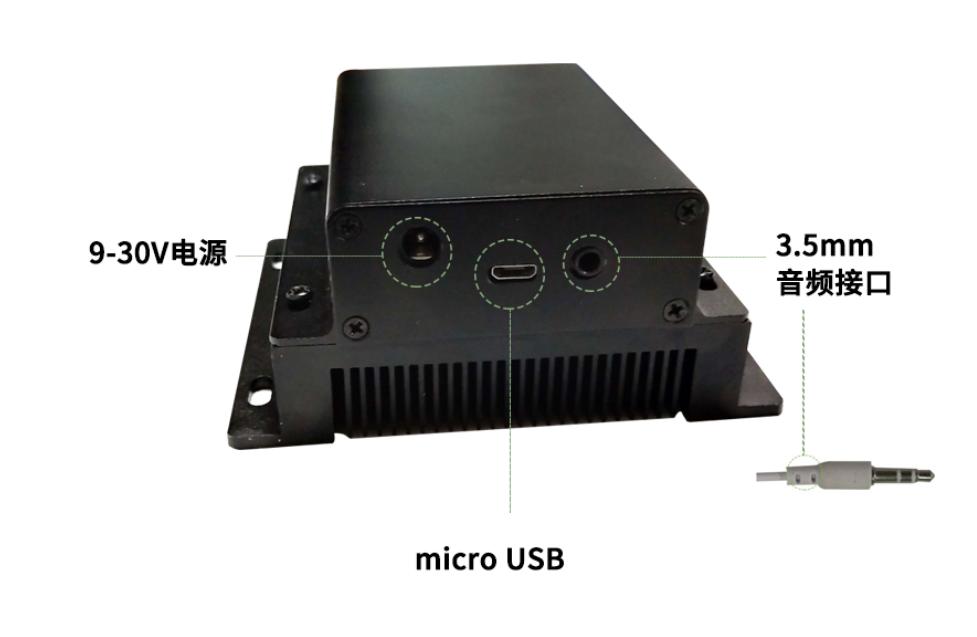

无线音频模块SA356-TX

无线音频模块SA356-TX新品介绍：

SA356-TX无线音频模块是5W发射端模块,可以配套接收端模块SA326-RX，该产品是SA316-TX放大到5W 的应用板，上电就能工作，还可以用PC软件直接设置模块的频率，声音大小等参数，极大的简化了用户的开发难度，本产品对音质要求比较高的场合广泛应用。

无线音频模块接口说明

脚位编号	引脚定义	I/O	电平标准	描述
1	1	I	0-3.3V	频率16通道8421编码，第1位，默认“1”输出
2	2	I	0-3.3V	频率16通道8421编码，第2位，默认“1”输出
3	4	I	0-3.3V	频率16通道8421编码，第8位，默认“1”输出
4	8	I	0-3.3V	频率16通道8421编码，第4位，默认“1”输出
5	GPIO4	I/O	0-3.3V	连接SA316-RX的GPIO4
6	GPIO3	I/O	0-3.3V	内接SA316-RX的GPIO3，用I2S模式时可配置成MCLK
7	GPIO2	I/O	0-3.3V	内接SA316-RX的GPIO2，用I2S模式时，可配置成SDIO
8	CS	I/O	0-3.3V	内接LDO的EN，拉低休眠，内部有上拉，默认“1”输出
9	GND	I	0	接电源负极
10	VCC	I	3.3-6V	外接电源正极.(典型值4V)
11	GPIO1	I/O	0-3.3V	内接SA316-RX的GPIO1，用I2S模式时，可配置成SCK
12	GPIO0	I/O	0-3.3V	内接SA316-RX的GPIO0，用I2S模式时，可配置成LRCK
13	GND	I	0	接电源负极
14	LOUL LOUT+	O		接SA316-RX的LOUT+，可直接驱动耳机
15	GND	I	0	接电源负极
16	ROUT+	O		接SA316-RX的ROUT+，可直接驱动耳机
17	GND	I	0	接电源负极
18	VOL-ADJ	I	3.33. 3.3V	音量调节脚位，模块已接50K欧可调电位器，已可以外接电位器
19	SPKN	O		功放输出脚，外接4欧或8欧2W的喇叭
20	SPKP	O		功放输出脚，外接4欧或8欧2W的喇叭

无线音频模块SA356-TX的优势

无线音频模块SA356-TX的特点&应用

应用领域

如果您对5W远距离高保真无线音频模块SA356-TX想了解更多，可以到我司官网翻阅产品规格书。若有其它问题，也欢迎前来咨询（电话：0755-23080616/邮箱：sales@nicerf.com），我司有专业的工程师为您解答。
